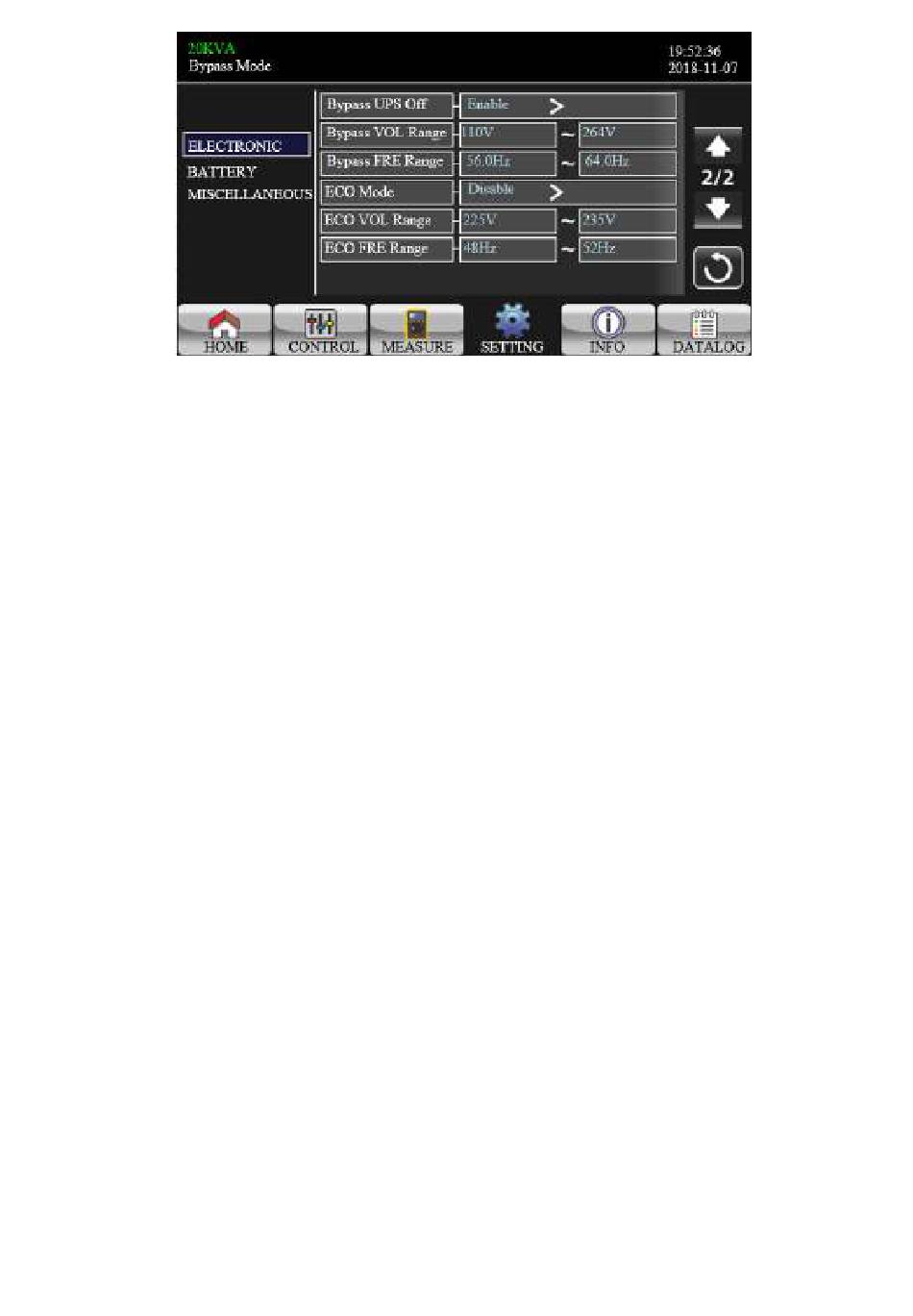

Bypass arrêt onduleur (Bypass UPS off) : Sélectionnez l'état de bypass lors de la mise hors tension
manuelle de l'onduleur. Ce paramètre n'est disponible que lorsque la fonction « Bypass forbid. »
(Interdiction de bypass) est définie sur « Disable » (Désactivée).
◼
Activer (Enable) : Bypass activée. Lorsque cette fonction est sélectionnée, le mode bypass est
activé.
◼
Désactiver (Disable) : Bypass désactivée. Lorsque cette fonction est sélectionnée, aucune sortie
par bypass lors de la mise hors tension manuelle de l'onduleur n'est autorisée.
➢
Plage de tension de bypass (Bypass Voltage Range) : Réglez la plage de tension de bypass.
◼
L : Point de basse tension pour la bypass. La plage de réglage est de 176 V ~ 209 V lorsque
l'onduleur est un système HT. La plage de réglage est de 96 V ~ 110 V lorsque l'onduleur est un
système BT.
◼
H : Point de haute tension pour la bypass. La plage de réglage est de 231 V ~ 264 V lorsque
l'onduleur est un système HT. La plage de réglage est de 130 V ~ 146 V lorsque l'onduleur est un
système BT.
⚫
Plage de fréquence de bypass (Bypass FRE Range): Réglez la plage de fréquence de bypass.
La plage de fréquence de bypass acceptable est comprise entre 46 Hz et 54 Hz lorsque l'onduleur est
un système de 50 Hz et entre 56 Hz et 64 Hz lorsque l'onduleur est un système de 60 Hz.
⚫
Mode ÉCO (ECO mode): Activez/désactivez le mode ÉCO. Le réglage par défaut est « Disable »
(Désactiver).
⚫
Plage tension ÉCO (ECO VOL Range) : Réglez la plage de tension ÉCO.
◼
L : Point de basse tension pour le mode ÉCO. La plage de réglage est comprise entre (tension
de sortie nominale - 5 V) et (tension de sortie nominale - 11 V). « Rated output voltage – 5V »
(Tension de sortie nominale - 5 V) est le réglage par défaut.
◼
H : Point de haute tension pour le mode ÉCO. La plage de réglage est comprise entre (tension
de sortie nominale + 5 V) et (tension de sortie nominale + 11 V). « Rated output voltage + 5V »
(Tension de sortie nominale + 5V) est le réglage par défaut.
⚫
Plage Fréquence ÉCO (ECO FRE Range) : Réglez la plage de fréquence ÉCO. La plage de réglage
est comprise entre 46 Hz et 54 Hz lorsque l'onduleur est un système de 50 Hz et entre 56 Hz et 64 Hz
lorsque l'onduleur est un système de 60 Hz.
