INFOSEC M5T Manuel Utilisateur page 17

M5T 20K SB
M5T 30K S
REMARQUE 1 : Le câble du modèle M5T 10k (SB) HV doit être capable de supporter un courant
d'intensité supérieure à 20 A. Il est recommandé d'utiliser un câble de section 6mm²/14 AWG ou une
section plus importante.
REMARQUE 2 : Le câble des modèles M5T 15k (SB) HV doit être capable de supporter un courant
d'intensité supérieure à 30 A. Il est recommandé d'utiliser un câble de section 6mm²/12 AWG ou une
section plus importante.
REMARQUE 3 : Le câble des modèles M5T 20k (SB) HV et M5T 10k (SB) LV doit être capable de
supporter un courant d'intensité supérieure à 40 A. Il est recommandé d'utiliser un câble
de 10mm²/10 AWG ou une section plus importante.
REMARQUE 3 : Le câble des modèles M5T 30k (SB) HV et M5T 15k (SB) LV doit être capable de
supporter un courant d'intensité supérieure à 60 A. Il est recommandé d'utiliser un câble
de 16mm²/8 AWG ou ou une section plus importante.
REMARQUE 4 : Le câble des modèles M5T 40k (SB) HV et M5T 20k (SB) LV doit être capable de
supporter un courant d'intensité supérieure à 80 A. Il est recommandé d'utiliser un câble de
16mm²/6 AWG ou ou une section plus importante.
REMARQUE 5 : Le câble des modèles M5T 60k (SB) HV et M5T 30k (SB) LV doit être capable de
supporter un courant d'intensité supérieure à 107 A. Il est recommandé d'utiliser un câble de
25mm²/4 AWG ou ou une section plus importante.
REMARQUE 6 : Utiliser des câbles souples et à raccorder avec des cosses tubulaires à sertir.

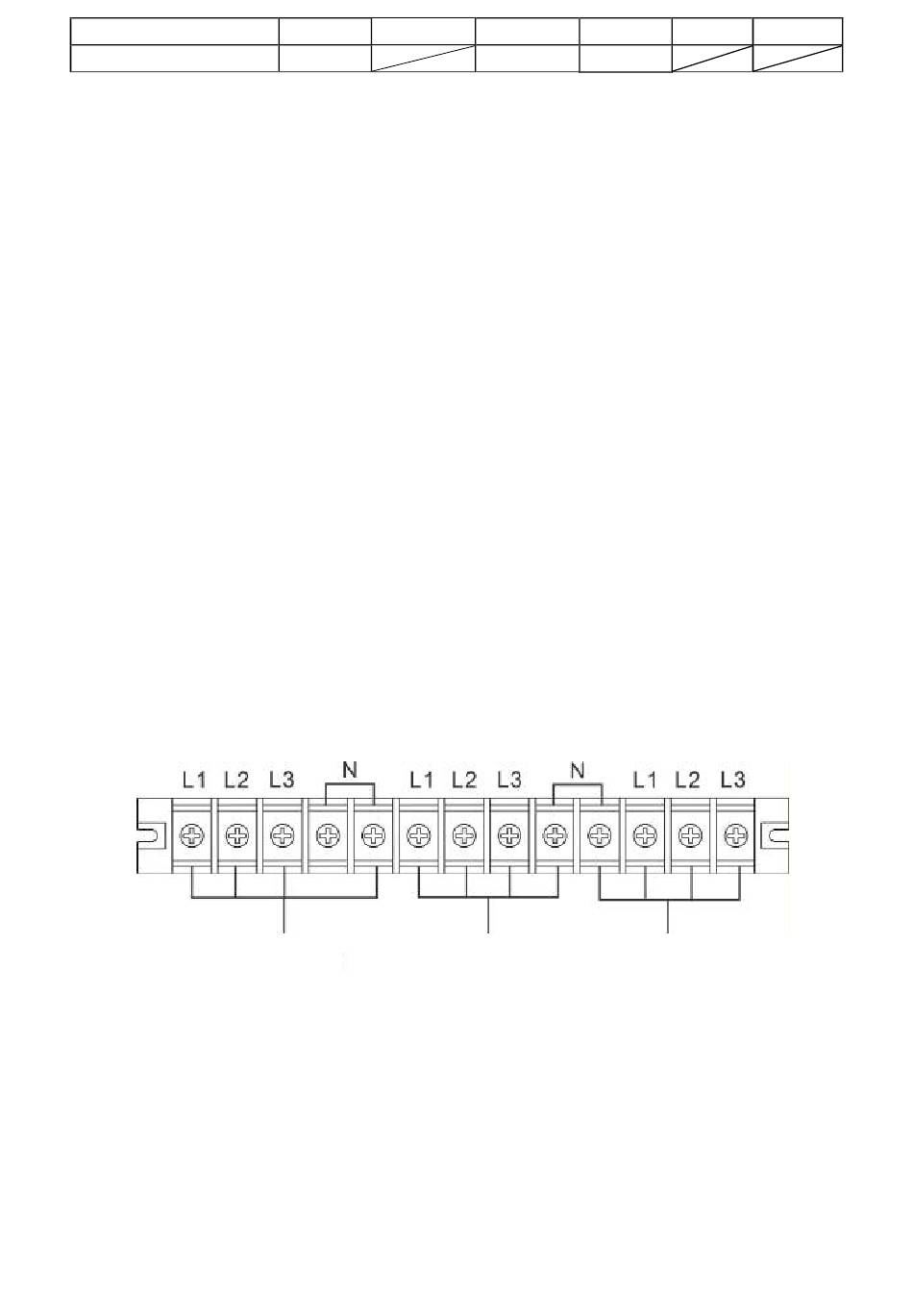

Retirez le couvercle du bornier situé sur le panneau arrière de l'onduleur. Connectez ensuite les câbles
5)
selon les schémas de bornier suivants : (Connectez le câble de mise à la terre en premier lors du
câblage. Déconnectez le câble de mise à la terre en dernier lors du débranchement des câbles !)
M5T 10k (SB) LV (3/3) – reseau 1 et reseau 2 séparés (dual input)
INFOSEC UPS SYSTEM – 15, rue du Moulin – 44880 Sautron, France – www.infosec-ups.com
16
Hotline : +33 (0)2 40 76 15 82 – Fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 02 22 AA 59 203 08
16 / 6 16 / 6
25 / 4
Sortie
a) Schéma de bornier du modèle M5T 10/15/20k (SB) HV (3/3)
16 / 4
16 / 4
25 / 4
25 / 4
Entrée Entrée du bypass
16 / 4 16 / 4
