6 Installation électrique
7 Dépannage
6
Installation électrique
4

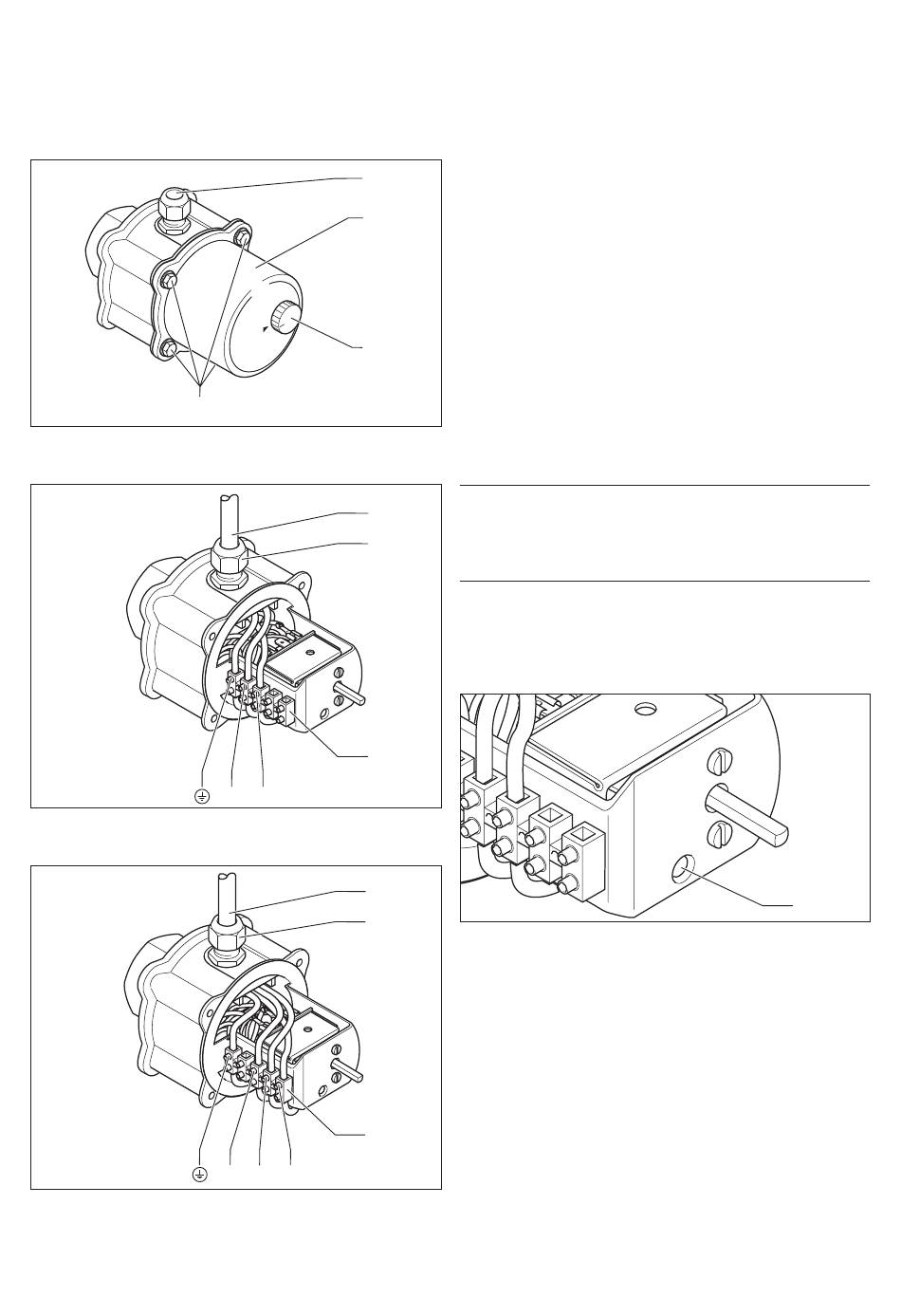

Fig. 6.1 Installation du thermoplongeur électrique
Fig. 6.2 Installation électrique du thermoplongeur 230 V
Fig. 6.3 Installation électrique du thermoplongeur 400 V
6
1
2
3
5
1
6
N
L1
5
1
6
L1
L2
L3
Procédure (cf. fig. 6.1 à 6.3) :
• retirez le bouton de réglage (3) ;
• desserrez les 4 boulons six-pans (4) ;
• retirez le couvercle de boîtier (2) ;
• fixez le câble (5) avec le raccord PG (1). Dénudez le
câble en conséquence. Faites passer le câble par le
raccord PG (1) comme sur la fig. 6.2 ou 6.3. Serrez le
raccord PG ;
• raccordez le câble au bornier (6) en fonction du mo-
dèle comme sur la fig. 6.2 (230 V) ou 6.3 (400 V) ;
• posez le couvercle de boîtier (2) et fixez-le avec les
4 boulons six-pans (4) ;
• emboîtez le bouton de réglage (3) ;
• vérifiez que le ballon est rempli d'eau ;
• ouvrez l'alimentation en courant.
7
Dépannage
Danger
e
Danger de mort par électrocution.
Seul un professionnel agréé est habilité à
éliminer la panne.
H
Danger
Risque de brûlure.
Laissez refroidir le thermoplongeur électrique
avant d'éliminer la panne.
Fig. 7.1 Position du limiteur de température de sécurité
Si la température de l'eau du ballon dépasse les 100 °C,
le limiteur de température de sécurité du thermoplon-
geur s'éteint. Une explication possible est un chauffage
important du ballon dû à un facteur externe comme des
capteurs solaires. Un régulateur du thermoplongeur dé-
fectueux est une autre cause possible si le thermoplon-
geur reste en service alors que la température du ballon
dépasse largement les 80 °C.
Procédure en cas de panne :
• mettez le thermoplongeur hors tension ;
Notice d'installation et d'emploi VWZ EA 0020051605_00
