3 Leveransomfattning
4 Installation
För auktoriserade installatörer
3
Leveransomfattning
1

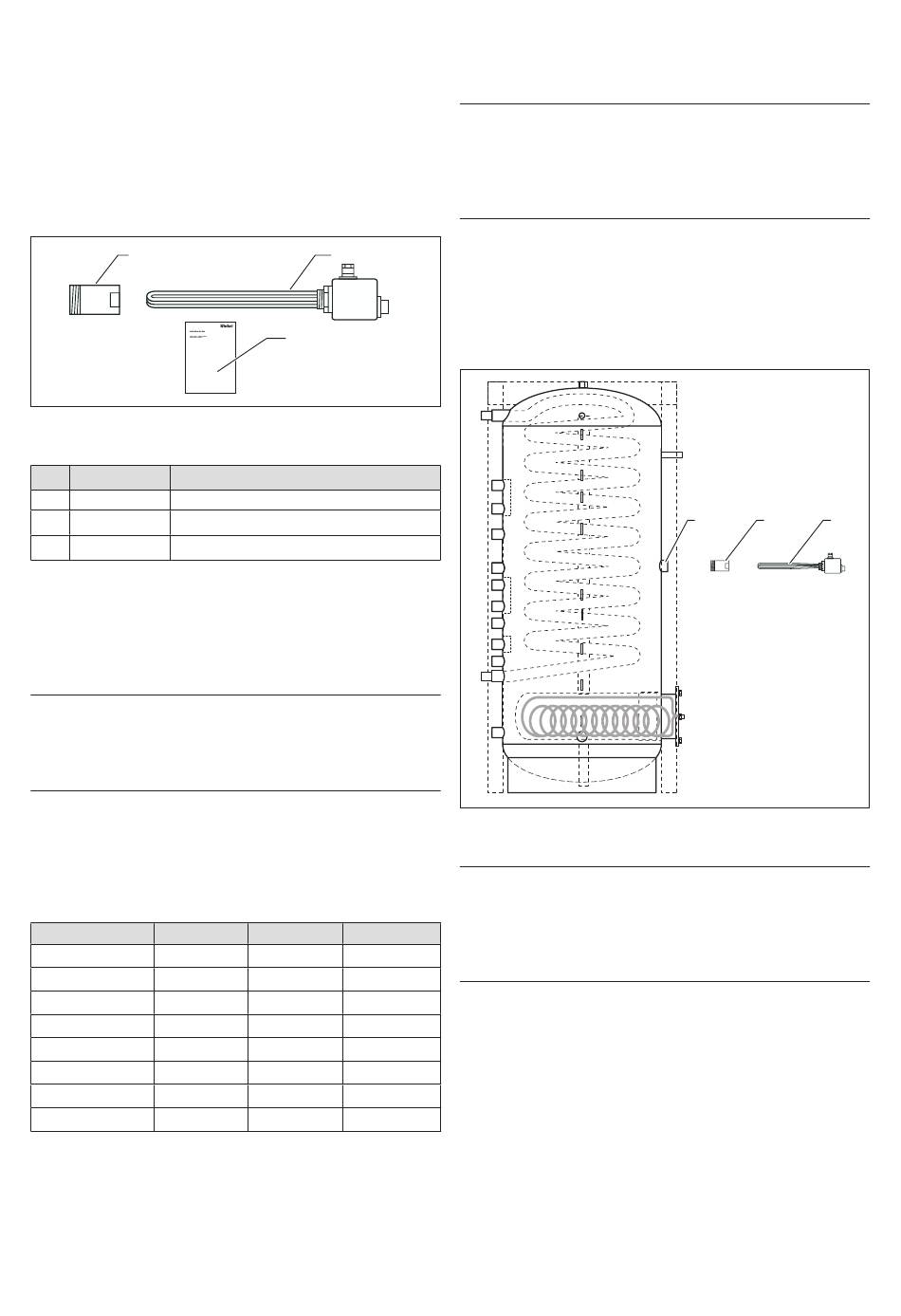

Bild 3.1 Leveransomfattning
Pos.
Antal
Beteckning
1
1
Förlängningsmuff 2" x 1 1/2"
2
1
Elpatron
3
1
Installationsanvisning
Tab. 3.1 Leveransomfattning
4
Installation
e
Fara!
Risk för elektriska stötar - livsfara!
Installationen får endast utföras av behöriga,
auktoriserade installatörer.
h
Anvisning
Se även beskrivningen i anvisningarna till
multifunktionsberedaren och värmepumpen.
• Kontrollera först att elpatronens effektdata passar till
multifunktionsberedaren:
Beteckning
3 kW
Typ
VWZ EA 3
Artikelnummer
00 2003 6086 00 2003 6087 00 2003 6088
Spänning
230 V
Lämplig för
VPA 500
X
VPA 750
X
VPA 1000
X
VPA 1500
X
Tab. 4.1 Strömförsöjning och användningsområde
4
2
3
6 kW
9 kW
VWZ EA 6
VWZ EA 9
3 x 400 V
3 x 400 V
X
—
X
—
X
X
X
X
Fara!
e
Risk för elektriska stötar - livsfara!
Ta ut säkringarna så att beredaren blir spän-
ningsfri. Säkra den mot obehörig/oavsiktlig
påslagning.
a
Observera!
Använd endast passande nycklar (U-nycklar)
för att dra åt och lossa skruvförband/skruv-
kopplingar (använd inga rörtänger, förlängning-
ar el.dyl). Felaktig användning av verktyg eller
användning av fel verktyg kan leda till skador
(t.ex. vattenläckage)!
Bild 4.1 Montering av elpatronen
H
Fara!
Skållningsrisk!
Installera en termostatisk blandningsventil i
tappvattenledningen, temperaturen i beredaren
kan stiga till över 60 °C.
a
Observera!
Risk för skador!
Använd endast en av de i tabell 4.1 angivna
orignalelpatronerna från Vaillant. Det är inte
tillåtet att använda elpatroner av andra
fabrikat.
Tillvägagångssätt vid den första installationen av multi-
funktionsberedaren:
• Kontrollera att multifunktionsberedaren är tom.
• Ta bort pluggen från skruvanslutningen (muffen) (3)
för elpatronen (1) på multifunktionsberedaren.
• Lägg in hampa i förlängningsmuffen (2).
Installations- och bruksanvisning VWZ EA 0020051605_00
3
2
1
