Enlever le bras articulé en le dévissant de l'arbre de rotation; enlever le Carter de protection en dévissant les 2 vis de fixation –A (Fig.2),
(l'une des deux se trouve en ouvrant le Couvercle avec la clé fournie). Ensuite dévisser les 4 vis de fixation –B qui se trouvent sous
l'automatisation (Fig.2), et ôter l'ensemble Moteur électrique / vérin hydraulique du support de fixation au pilier.
PLAQUE SUPPORT A
FIXER AU PILIER
VIS DE FIXATION –B
GROUPE ELECTRO-
HYDRAULIQUE
FIG. 2
INSTALLATION DE DEUX APROLI 280/700 ROBUSTO
Avant d'installer l'Aproli 280/700 Robusto il est important de
comprendre l'exacte montage des automatisations gauches ou
droites. Pour les distinguer, ôter le carter de protection et vérifier
l'indicatif estampillé sur le vérin hydraulique Sx (gauche) et Dx
(droite): en effet l'automatisation droite (Dx) doit être installée sur
le pilier droite du sens de l'ouverture du vantail, vicecersa pour
l'installation gauche (Fig.3).
Ex: pour l'ouverture des vantaux du portail à l'intérieur de la proprieté
où se trouve l'installateur l'Aproli 280/700 Robusto droit (Dx) est
installé a sa droite, viceversa pour le gauche.
VIS DE FIXATION
GROUPE ELECTRO-
HYDRAULIQUE
GAUCHE
VIS DE FIXATION
DU BRAS ARTICULE
A L'ARBRE

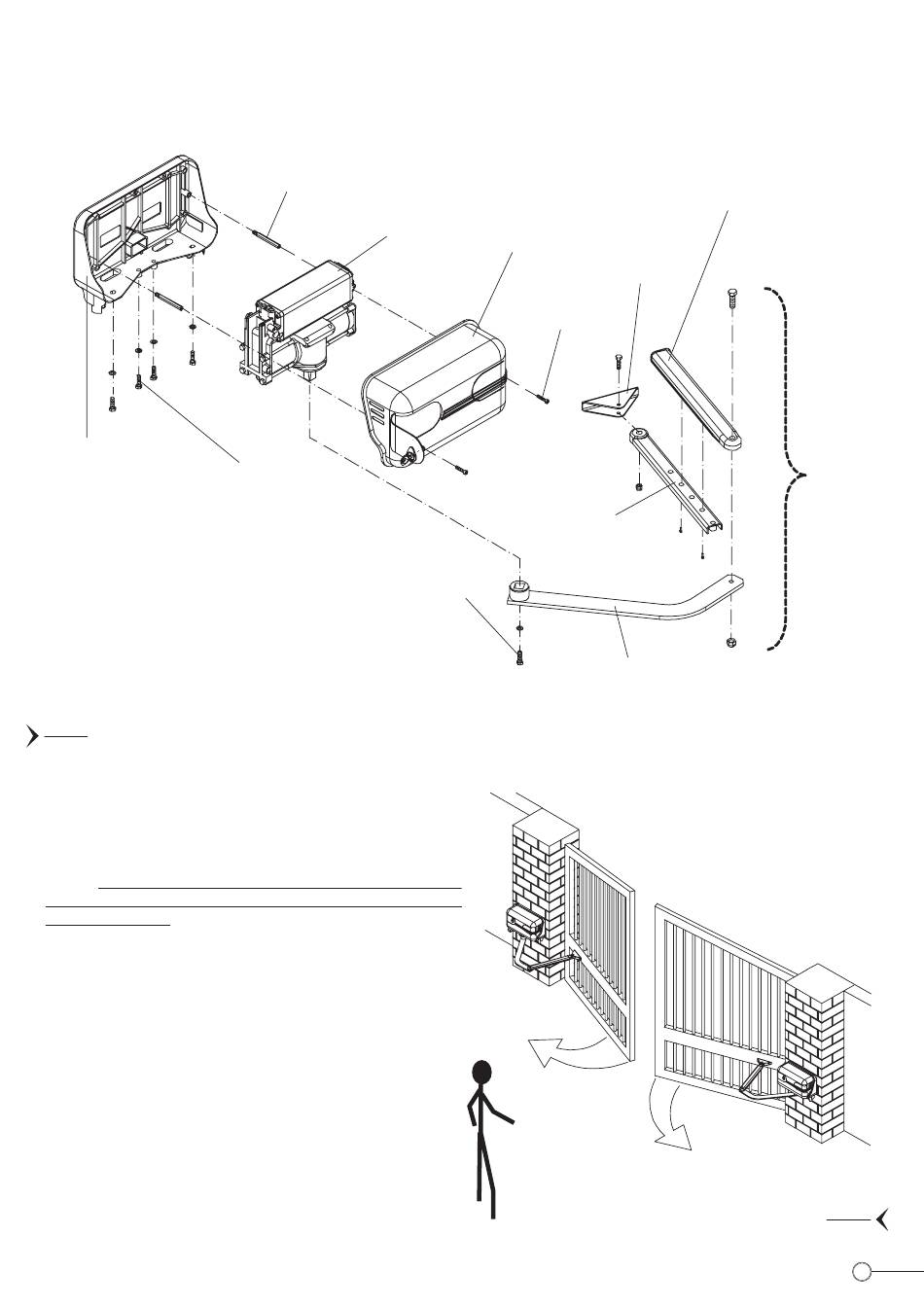

VUE EXPLOSEE DES PIECES DE L' APROLI 280 BAT ROBUSTO GAUCHE
CARTER DE
PROTECTION
ETRIER DE
FIXATION
VIS DE
FIXATION
CARTER - A
PIECE
TELESCOPIQUE
DE REGLAGE
BRAS ARTICULE
ROBUSTO GAUCHE
Sx
APROLI 280/700 ROBUSTO
GAUCHE
INSTALLATEUR
DEVANT LES
VANTAUX QUI
S'OUVRENT EN SA
DIRECTION
COUVRE BRAS
D'ENTRAINEMENT
BRAS
ARTICULE
GAUCHE
Dx
APROLI 280/700 ROBUSTO
DROITE
FIG. 3
3
