FONCTIONNEMENT ET CARACTERISTIQUES TECHNIQUES
Le programmateur électronique "ELPRO 13" exécute toutes les fonctions demandées aujourd'hui pour un portail battant en toute situation
et le dispositif de blocage porte. Il présente des fonctions additionnelles par rapport à l'ancien programmateur ELPRO 9 comme la
possibilité de fonctionnement avec "C.d'A.", il programme également le fonctionnement d'un seul vantail pour le passage piéton. Il peut
bloquer le mouvement du portail par simple pression du poussoir de l'émetteur radio.
Le programmateur ELPRO 13 présente en plus les améliorations suivantes:
- un fusible supplémentaire de 1 A sur le 24 V, pour protéger les accessoires (récepteur-radio, cellule photo-électriques, etc.) raccordés
aux bornes 12-13 et le programmateur d'un court-circuit durant l'installation;
- temps de fonctionnement de la serrure électrique augmenté de deux secondes et anticipé de 100 mS par rapport au début du mouvement
du vantail pour faciliter le décrochage de la serrure;
- présence à la sortie pour signal lumineux (24 V 3 W) de toutes les positions et les mouvements du portail (portail fermé = voyant
lumineux éteint - portail en ouverture = voyant lumineux clignotement lent - portail ouvert = voyant lumineux fixe - portail en fermeture
= voyant lumineux clignotement rapide);
- amélioration de la logique de fonctionnement des relais pour permettre d'obtenir un augmentation de leur fiabilité;
- temps de travail indépendant du régIage de retard du vantail en fermeture (le temps de retard du vantail en fermeture vient s'additionner
au temps d'ouverture);
- toutes les possibilités de combinaisons des 8 dip-switch peuvent être programmées. Il n'y a pas de combinaisons qui risquent de se
perturber mutuellement.
Description des fonctions "C.d'A." et "S.1A.P.":
Si on sélectionne la fonction "C.d'A." (Dip-switch n° 7 "ON") on obtient le coup de bélier seulement quand le portail est complètement
fermé (toutes les opérations suivantes, avec le portail en mouvement, ne provoqueront pas de situations dangereuses). En outre, la
commande d'inversion est active durant l'opération de poussée pour les deux vantaux, même dans le cas du fonctionnement d'un seul
vantail "Passage Piétons".
Le fonctionnement du portail en "Passage Piétons" (Dip-switch n° 6 "ON") au moyen du contact "ouvert", permet l'ouverture d'un seul
vantail et la refermeture automatique après le temps de pause; il est possible, en actionnant le contact ouvert deux fois de suite, d'obtenir
la refermeture.
La commande S.1A.P. est active seulement lorsque le portail est complètement fermé. La radio commande est toujours active pour les
deux vantaux (contacte 7-8).
Le boîtier du programmateur Elpro 13 CEI et son couvercle sont en plastique résistante aux choques et aux agents atmosphériques
(degré de protection IP 437).
En cas d'émergence, l'interrupteur de tension se trouve sur le couvercle.

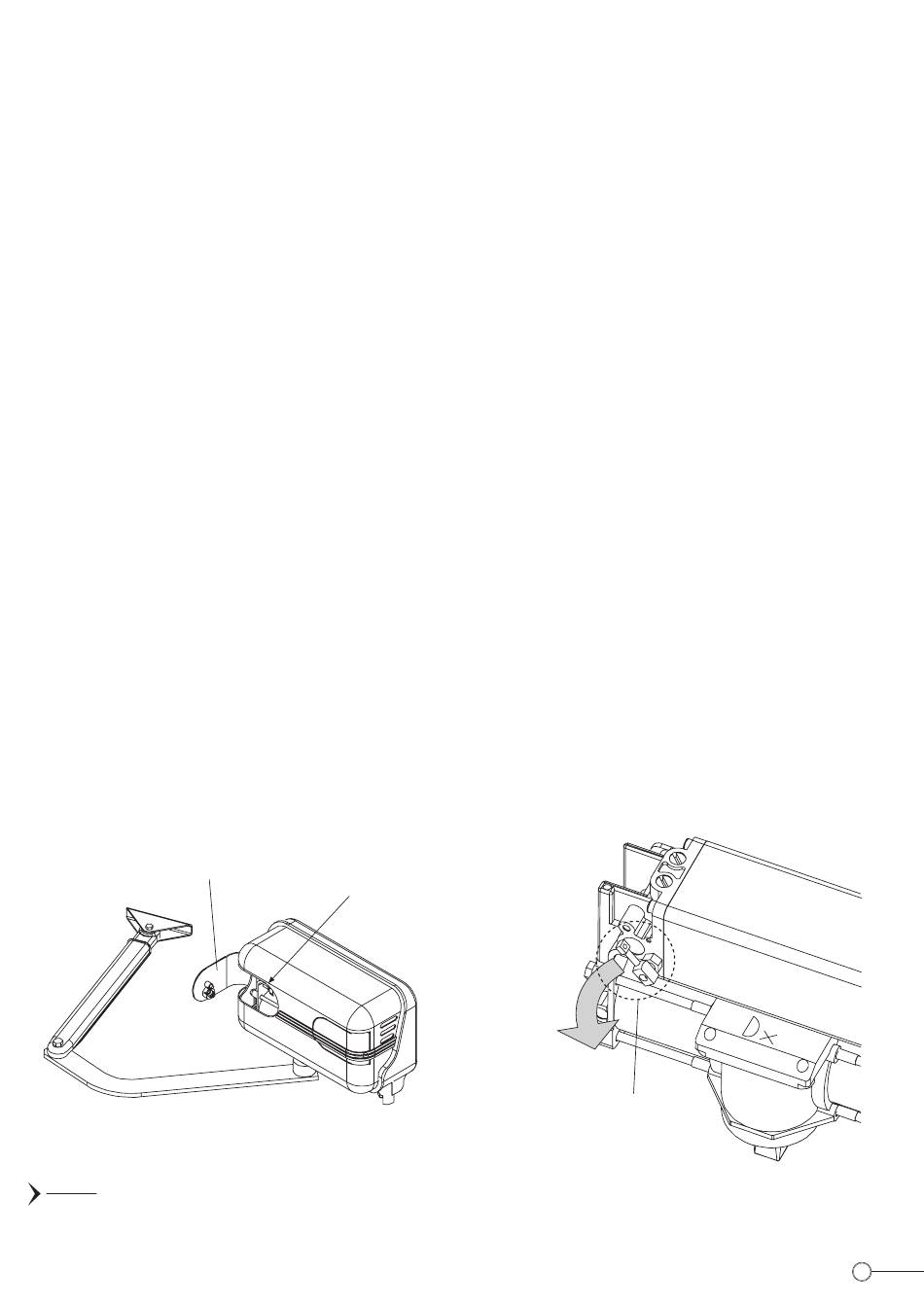

DEBLOCAGE MANUEL
Le déblocage manuel de l'Aproli 280/700 Robusto permet le déplacement manuel du vantail pour les premiers essais d'ouverture et
fermeture ou en cas de panne de courant. Ouvrir le couvercle du carter de protection utilisant la clé fournie pour opérer sur le Levier
du Déblocage Manuel -S , puis baisser le levier pour débloquer le vantail (Fig.11).
COUVERCLE DE
PROTECTION
FIG. 11
LEVIER DE DEBLOCAGE
S
MANUEL–
A L'INTERIEUR
POUR DEBLOQUER
BAISSER LE LEVIER
DE DEBLOCAGE
MANUEL
S
LEVIER DU
DEBLOCAGE
S
MANUEL -
9
