Cadel EASY Manuel D'installation, D'entretien Et D'utilisation page 16

FR
• Vieux conduit de fumées, d'un diamètre de Ø100/120 mm minimum avec réalisation d'une trappe à suie
pour le nettoyage de la cheminée.
• Conduit de fumées extérieur réalisé exclusivement avec des tuyaux en inox isolés, c'est-à-dire avec une
terminal anti-vent (voir Fig. 5 à page 10).
16
double paroi d'un diamètre interne minimum de Ø100/120 mm: l'ensemble doit bien être fixé au mur. Avec

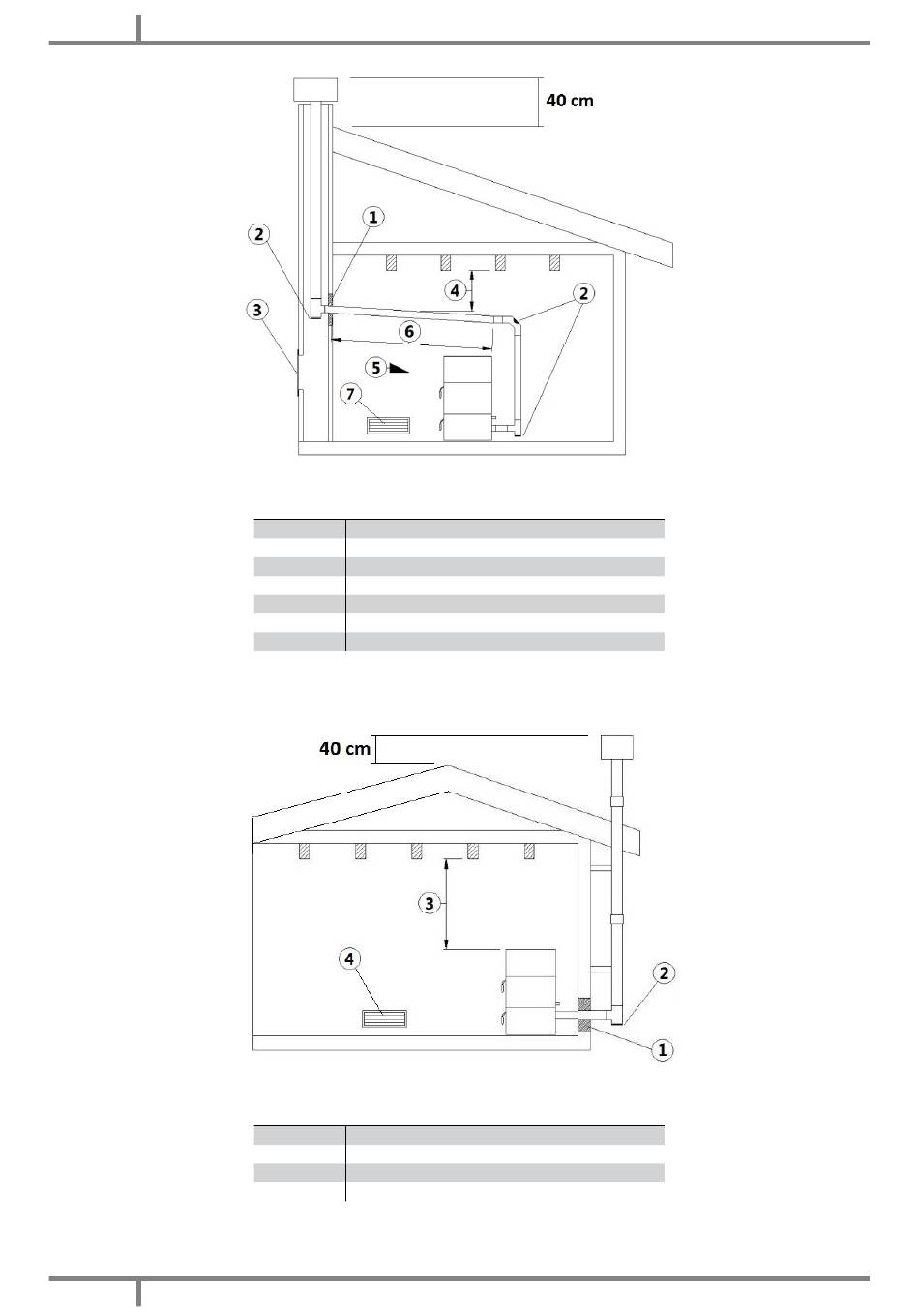

Fig. 16 - Exemple 2
LÉGENDE Fig. 16 à page 16
1 Isolant
2 "T" tampon
3 Trappe d'inspection
4
5
6
7
Distance minimale de sécurité = 0,5 mt
Inclinaison ≥ 3°
Longueur horizontal ≤ 2 mt
Prise d'air extérieur (seulement pour ZONE 1)
Fig. 17 - Exemple 3
LÉGENDE Fig. 17 à page 16
1 Isolant
2 "T" tampon
3
4
Distance minimale de sécurité = 0,5 mt
Prise d'air extérieur (seulement pour ZONE 1)
EASY - SWEET
3
