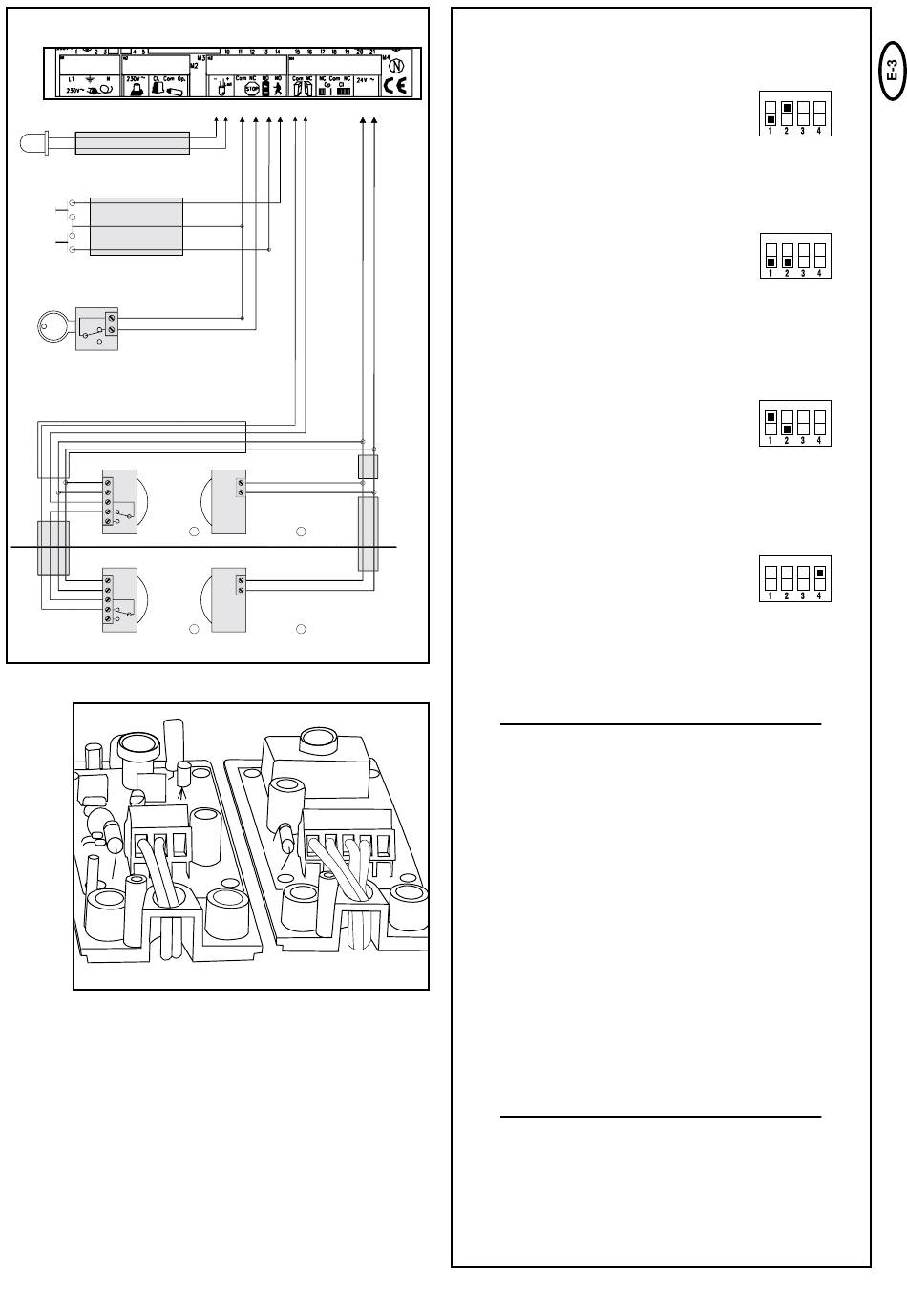

ESQUEMA DE CONEXIÓN DE BORNES
K
A
Apertura
parcial
Apertura
completa
OPCIONAL
PARADA
NC
2B2
1 1
24V~
2
3
NC
4
2B2
OPCIONAL
1
24V~
2
3
NC
4 4
+ -
709238B-E
1
24V~
2
3 2
1
24V~
2
3 2
+ - NC C NO
PROGRAMAS
La unidad de control presenta 4 modos operativos (programas). Los
interruptores DIP 1 + 2 se emplean para seleccionar el programa
requerido.
Valor por defecto (paso a paso):
Interruptor DIP 1 OFF
Interruptor DIP 2 ON
La puerta no se cierra automáticamente. El potenciómetro trimmer B
no está funcionando. La fotocélula invierte la puerta para ABRIR
cuando la barrera se cierra. Si la fotocélula también se tiene que
activar cuando se abra la puerta, entonces tendrá que ser conectada
al contacto 11 + 12 (parada).
Automático:
Interruptor DIP 1 OFF
Interruptor DIP 2 OFF
Una vez que se haya abierto por completo, la puerta se cierra
automáticamente después de que el tiempo ajustado haya
transcurrido (pausa, potenciómetro trimmer B). La fotocélula invierte
la puerta para ABRIR cuando la barrera se cierra. Si la fotocélula se
interrumpe en una posición de apertura de puerta, la pausa ajustada
se ampliará automáticamente.
Automático (modo de cierre rápido):
Interruptor DIP 1 ON
Interruptor DIP 2 OFF
2B
Si la unidad de control recibiera una señal de impulso del telmano o
del interruptor cuando la puerta se esté abriendo, la barrera se
cerrará de inmediato. Si la fotocélula se interrumpe mientras que la
2B
puerta esté esperando en una posición de apertura, la pausa
ajustada se reduce y la puerta se cierra inmediatamente (de forma
contraria a lo que sucede en el modo automático).
Mantener el desplazamiento:
Interruptor DIP 4 ON
Una señal se tiene que emitir constantemente a la unidad de control
mediante un interruptor por llave o microteléfono para que la puerta
se opere en este modo. Si la señal se interrumpe, la puerta se
detiene y se desplaza en el sentido contrario cuando se recibe la
próxima señal. Siempre se deberá seleccionar este modo cuando la
puerta no haya sido asegurada apropiadamente o la fotocélula esté
fuera de servicio.
AJUSTES
Una vez que haya decidido cuál es el programa que quiere
seleccionar, deberá ajustar el potenciómetro según corresponda.
Potenciómetro A
Este ajuste define la fuerza con la cual el motor deberá operar. La
fuerza requerida depende del peso y de la capacidad funcional de la
puerta existente.
La fuerza medida en el borde en que se cierra la puerta no
puede exceder de 400N. Si la fuerza de cierre se ha ajustado a
más de 400N, se deberá instalar una fotocélula.
Potenciómetro trimmer B
Si se selecciona el programa automático o automático con PARADA,
se deberá definir el tiempo de espera de la puerta cuando se halle
en el modo de puerta ABIERTA. Después de que el tiempo ajustado
haya transcurrido, la puerta se cierra.
Potenciómetro trimmer C
Cuando la puerta alcanza el final de carrera, el accionamiento se
desconecta. El movimiento por inercia de la puerta la desplaza un
poco más dependiendo del peso y de la capacidad funcional. La
función de freno se puede ajustar para frenar activamente la puerta y
minimizar cualquier otro desplazamiento no requerido. Ajuste
máximo en el sentido contrario a las agujas del reloj = freno OFF.

INTERRUPTOR DIP

Interruptor 1
Interruptor 2
Interruptor 3
Interruptor 4
Ajuste de fuerzas
tiempo de espera en posición de
apertura)
freno
Programa
Programa
Sensor de velocidad (optativo)
Hombre muerto (el accionamiento se desplaza
mientras se emita la señal)
