Instructions d'installation
Montage de la hotte de cuisinière
10. Fixez le support mural au mur à l'aide de (3) vis M4*38 avec rondelles. REMARQUE : Il peut être
nécessaire d'ajouter des blocs de bois derrière la cloison sèche si aucun montant n'est présent.
Des ancrages muraux peuvent également être utilisés, mais vérifiez la conformité avec les codes
locaux. Ne pas utiliser d'ancrages muraux et de vis appropriés pour maintenir le poids de la hotte
peut entraîner des blessures corporelles ou endommager la surface de cuisson ou le comptoir.
11. Soulevez la hotte sur le support mural. La lèvre à l'arrière du corps de la hotte reposera entre le
mur et la lèvre supérieure du support mural. Fixez le corps de la hotte en place à l'aide de (2) vis

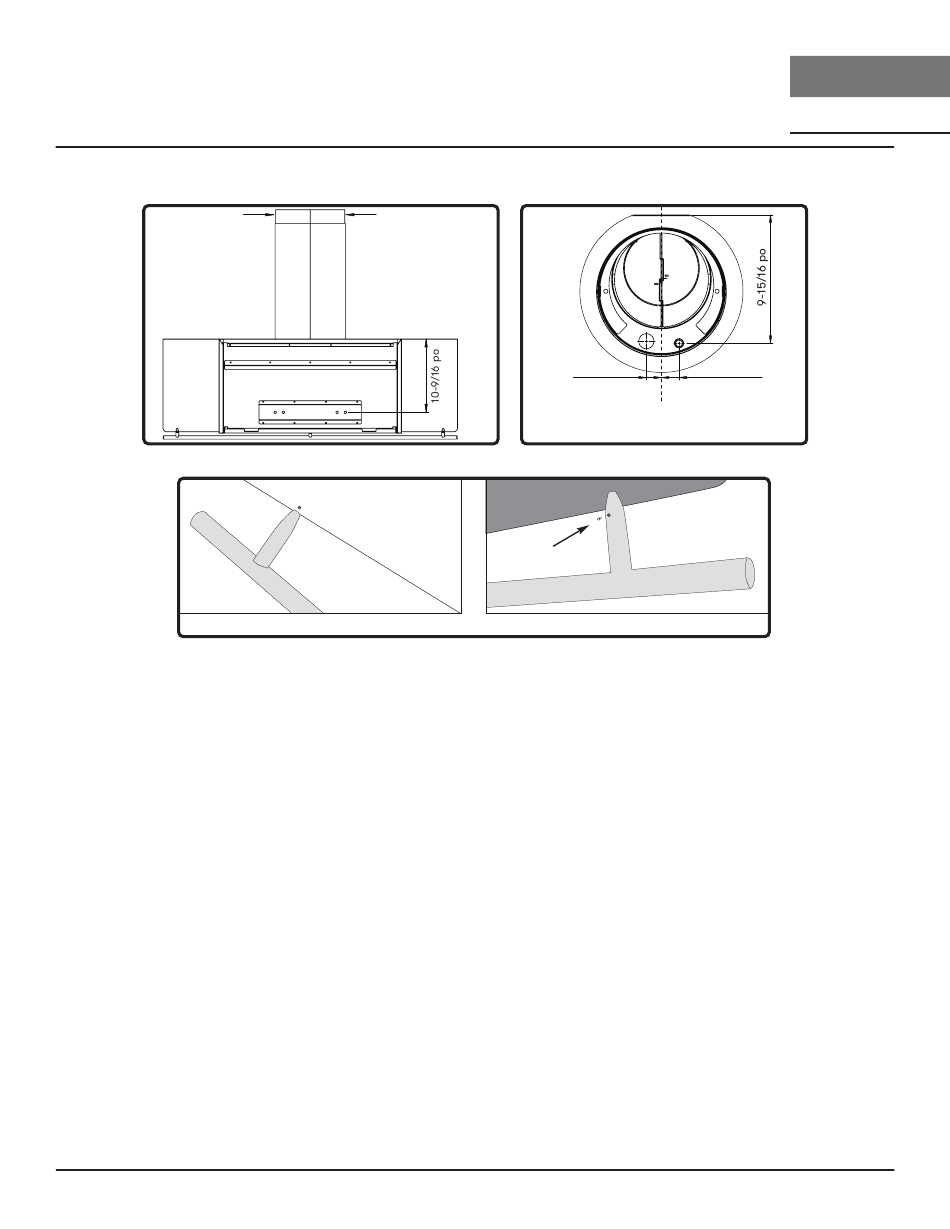

M4*38 dans la partie inférieure de l'intérieur du corps de la hotte. FIG. E.
Placez des couvercles de conduits télescopiques sur le dessus de la hotte.
12. Faites passer les conduits du plafond au collier du moteur et scellez tous les joints avec du ruban
adhésif en aluminium certifié et installez le câblage électrique. FIG. F.
13. Fixez le couvercle de conduit supérieur (intérieur) au support de plafond à l'aide de (2) vis M4*8.
FIG. E.
14. Fixez le rail à ustensiles à l'auvent de la hotte à l'aide de (3) vis de réglage (préinstallées dans le
rail) à l'aide de la clé Allen fournie. FIG. G. Un petit trou a été pré-percé dans l'auvent pour fournir
un point de départ pour attacher le premier poteau de rail d'ustensiles. Une fois le premier poteau
aligné avec le trou, glissez doucement le reste du rail sur la verrière. Veillez à ne pas rayer l'inox de
la verrière lors de l'installation du rail à ustensiles.
16
Emplacements des
vis de fixation du
couvercle de conduit
supérieur
Vue arrière
FIG. E
Devant
FIG. G
Okeanito Guide d'utilisation, d'entretien et d'installation
7/8 po
Entrée défonçable
Entrée défonçable
du ventilateur à
pour l'électricité
L/C
distance
FIG. F
vis de
réglage
Arrière
D E S I G N E R
O K E A N I TO
M U R
1-7/8 po
