AutoDome Easy II IP
7.
ATTENTION !
Tous les fils destinés aux applications d'installation doivent être
acheminés via un passage de câbles avec mise à la terre.
8.
9.
Bosch Security Systems, Inc.
Acheminez les fils par le trou de la surface de montage, via
le joint plat du support mural (élément 1, Figure 5.6), puis
via le bras.
Placez le joint plat du support mural (élément 1, ci-
dessous) entre la surface de montage et le support mural ;
fixez ensuite le support mural à l'aide des quatre (4)
éléments de boulonnerie appropriés fournis par
l'utilisateur, tels que des chevilles Molly ou des boulons à
ailettes. Le joint plat est fourni avec la caméra extérieure
AutoDome Easy II.

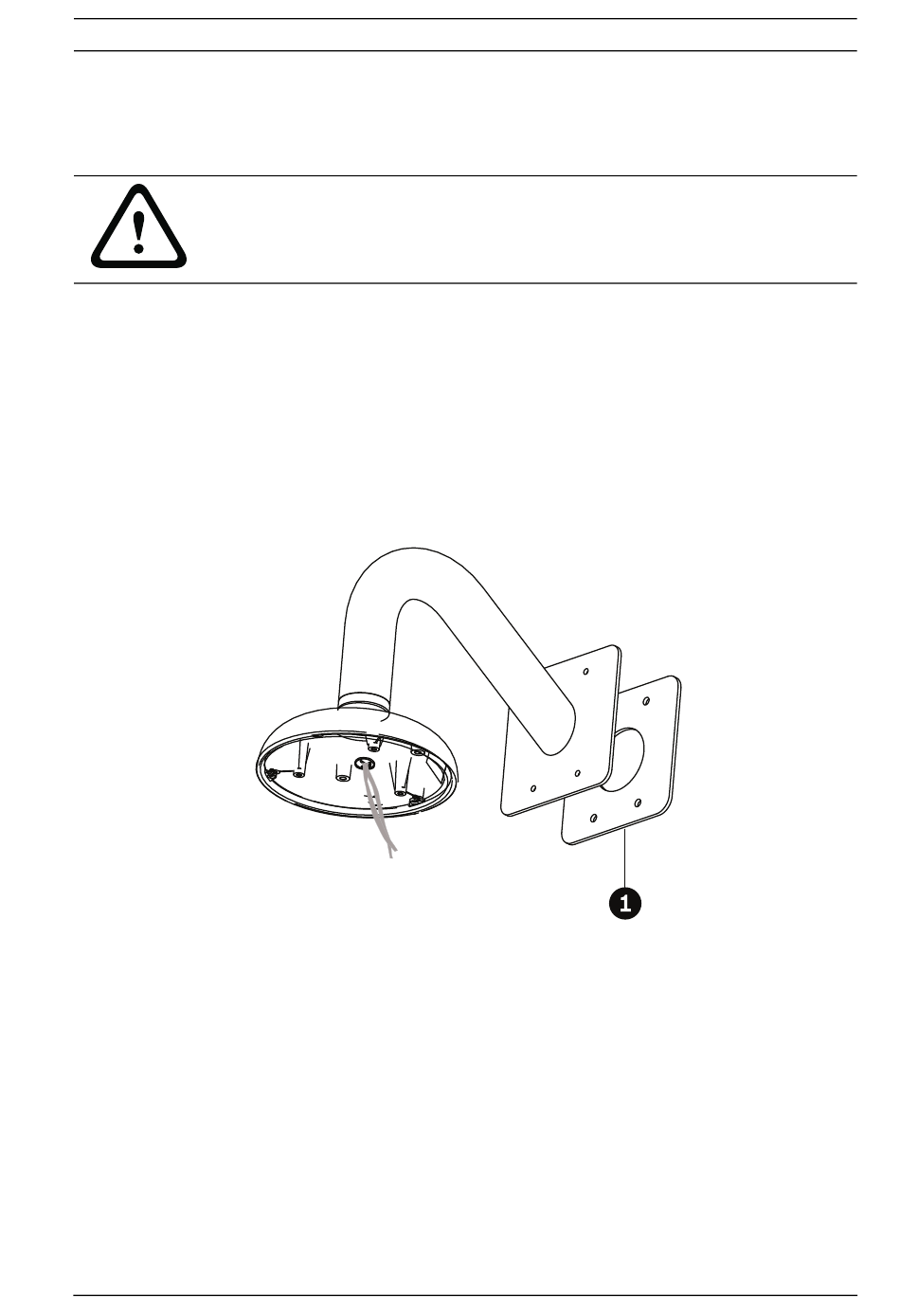

Figure 5.6 Fixez le bras au support mural à l'aide du joint plat.
Passez à la Section 5.1.4 Installation de la caméra sur la
plaque de montage, Page 44 pour continuer l'installation.
Guide d'installation
Installation d'un montage mural | fr
F.01U.164.478 | 2.0 | 2010.02
43
