AutoDome Easy II IP
2.
3.
4.
5.
ATTENTION !
Assurez-vous que le joint est fixé au segment de retenue comme
illustré ci-dessus, afin d'en garantir la protection contre toute
nuisance environnementale.
Bosch Security Systems, Inc.
Servez-vous des quatre (4) trous situés à l'extrémité du
support de montage mural comme d'un gabarit pour
repérer où percer les trous de montage du support.
Percez les quatre (4) trous aux endroits repérés (vis non
fournies). Utilisez des vis d'une longueur minimale de
10 mm.
Percez un cinquième trou (de 20 mm maximum) au centre
des quatre trous destinés à la fixation du bras.
Assurez-vous que le joint d'étanchéité est fixé au segment
de retenue. Si le joint et le segment de retenue sont
séparés l'un de l'autre :
a.
Localisez le côté plat du joint et le côté encastré du
segment de retenue.
b.
Vissez le côté plat du joint (élément 1, ci-dessous) sur
le côté encastré du segment de retenue (élément 2).

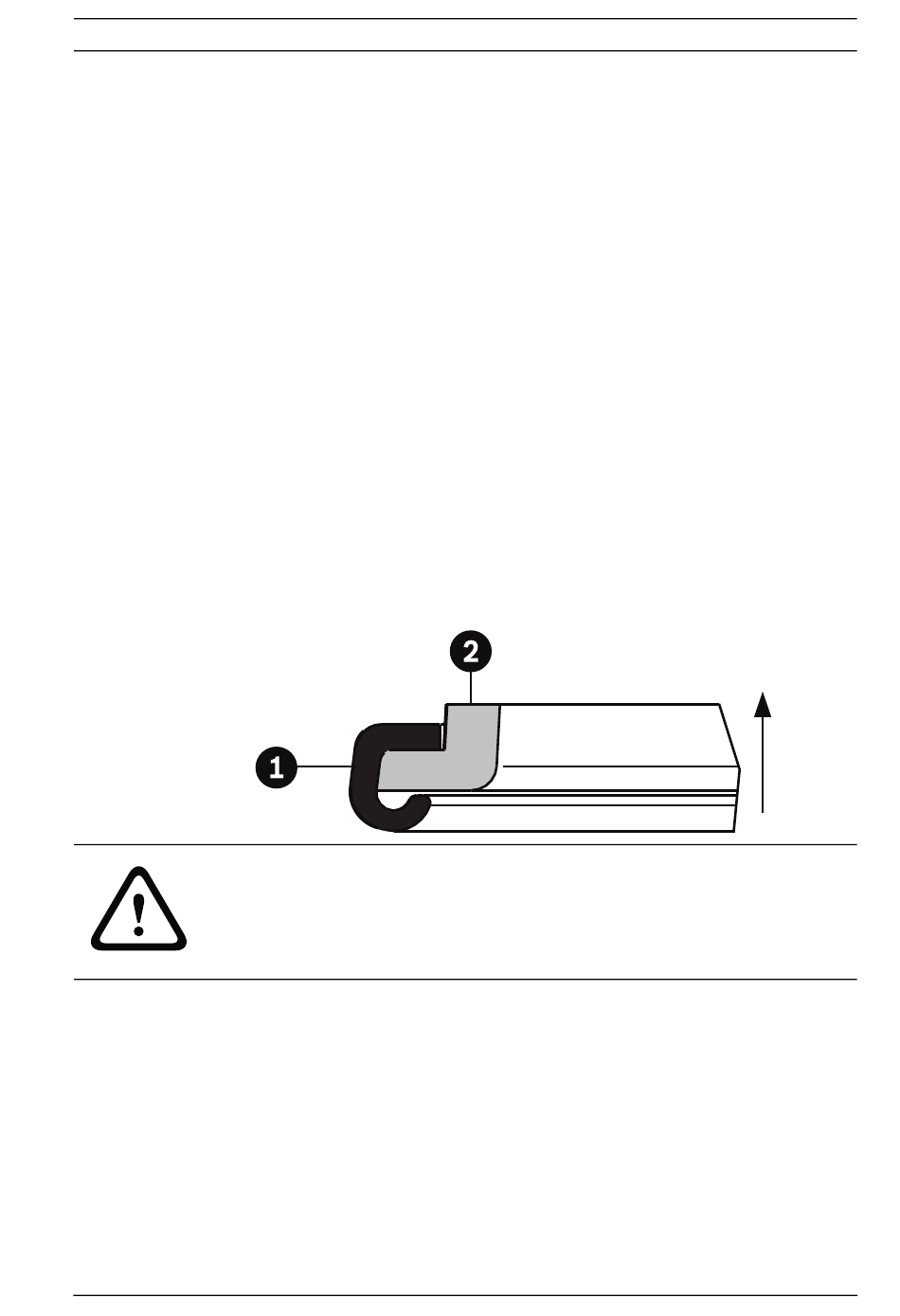

La figure ci-dessous illustre une surface de coupe du
joint sur le segment de retenue.
Guide d'installation
Installation d'un montage mural | fr
F.01U.164.478 | 2.0 | 2010.02
41
