70
fr | Préparation du câblage
8.2.2
Alimentation des caméras extérieures
REMARQUE ! La caméra extérieure AutoDome Easy II IP ne
peut pas être alimentée via Power over Ethernet. Vous devez
fournir une source d'alimentation 24 Vac à la caméra.

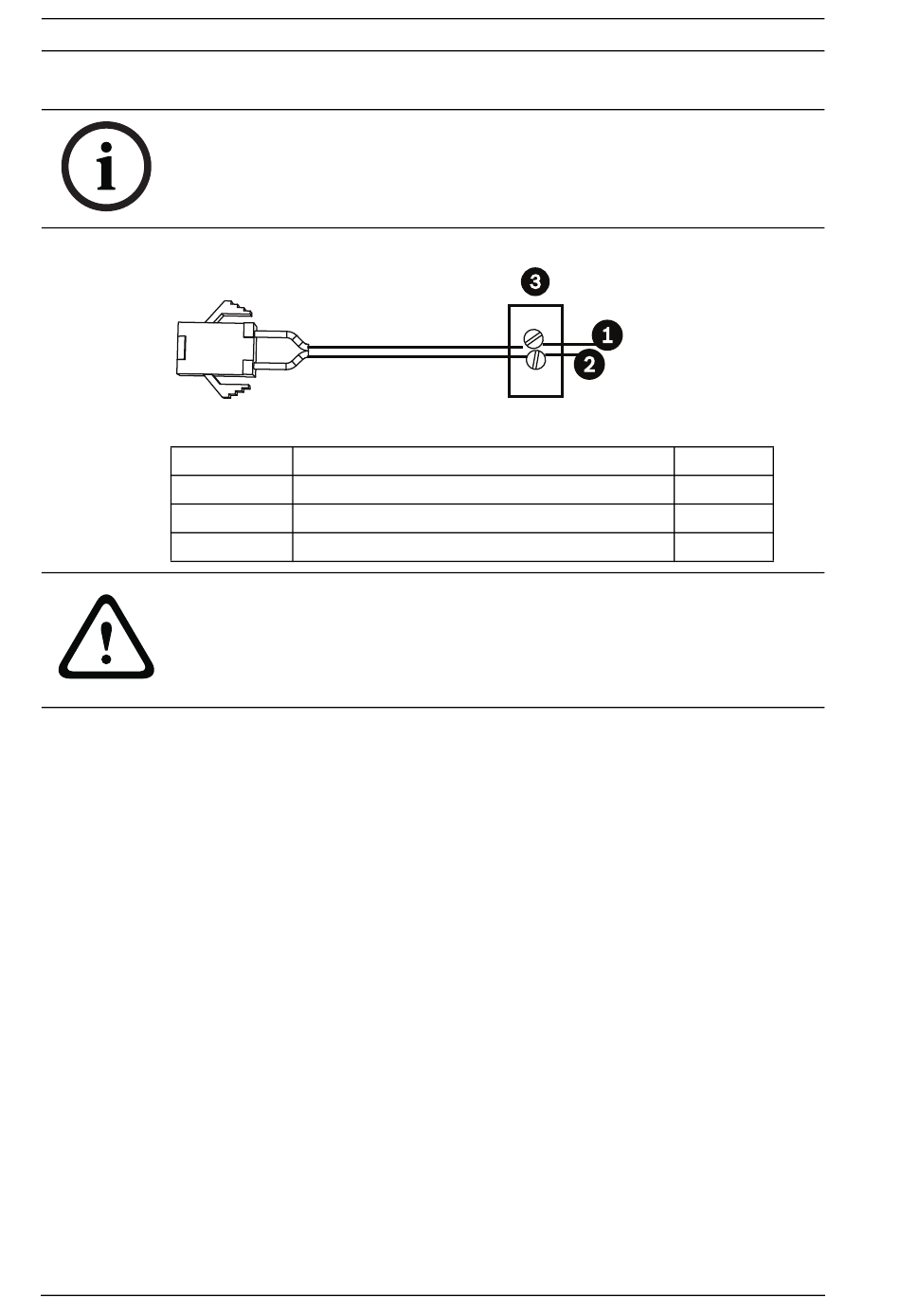

Figure 8.2 Câble d'alimentation
N° de réf. Fil
1
2
3
AVERTISSEMENT !
Cette caméra accepte exclusivement une tension d'alimentation
de 24 Vac, 1,2 A. Ne branchez pas cette caméra sur du 120 V ou
du 230 V.
Alimentation des modèles extérieurs :
1.
2.
3.
4.
F.01U.164.478 | 2.0 | 2010.02
24 Vac
24 Vac
Alimentation fournie par l'utilisateur s.o.
Localisez le faisceau de câbles comportant un connecteur
à trois (3) broches homologues d'un côté et des câbles
volants rouge et noir de l'autre.
Branchez un câble de la source d'alimentation 24 Vac au fil
noir.
Branchez l'autre câble de la source d'alimentation 24 Vac
au fil rouge.
Branchez le câble de mise à la terre de couleur verte à un
passage de câbles approprié, avec mise à la terre.
Guide d'installation
AutoDome Easy II IP
Couleur
Rouge
Noir
Bosch Security Systems, Inc.
