4 Grundlagen der Bedienung des
„Touch Display"
4.1

Aufteilung des Hauptbildschirms

Der Bildschirm „Main" liefert einen grafischen
Überblick der Einrichtung des kontrollierten Geräts,
mit Symbolen ihrer typischen Anordnung am
Schüttler.

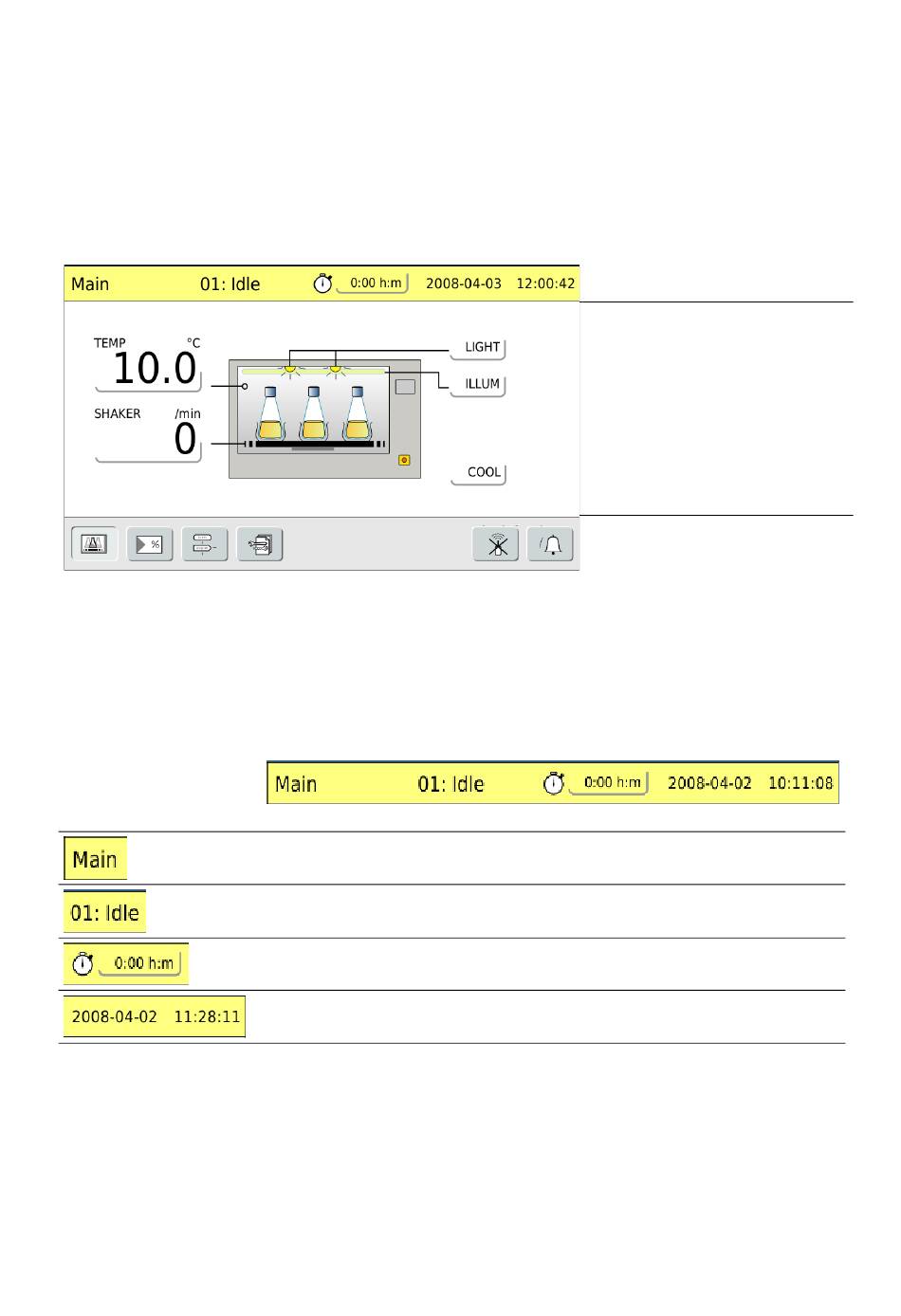

Abb. 16: „Main"-Menü, CERTOMAT® Tplus
*) Schematischer Aufbau, Funktionselemente, Tags und Parameter hängen von der Konfiguration ab.

4.1.1 Kopfzeile

Die Kopfzeile des Bildschirms zeigt lediglich Statusinformationen an:
Gewählte Hauptfunktion:
− Beispiel „Main"
Abb. 17: Beispiel: Kopfzeile - Hauptbildschirms „Main"
18
Anzeige der aktiven Hauptfunktion im Arbeitsbereich
Anzeige des gewählten Hauptmenüs
Programmanzeige (Batches)
Status des über die Hauptfunktion „Batches" angewählten Programms
Zugang zu Untermenü für Eingabe einer Zeit (Bezugszeit für Prozessstart)
Datum im Format [jjjj-mm-tt]; Uhrzeit im Format [hh:mm:ss]
Kopfzeile, Anzeige des Systemstatus
Arbeitsbereich:
Anzeige der Funktionselemente*):
− Temperaturregler „TEMP"
− Drehzahlregler „SHAKER"
− Arbeitsbeleuchtung „LIGHT"
− Photobeleuchtung „ILLUM"
− Kühlaggregat „COOL"
Fußzeile mit Hauptfunktionstasten:
Zugang zu Hauptbildschirmen der
zugehörigen Hauptfunktionen
