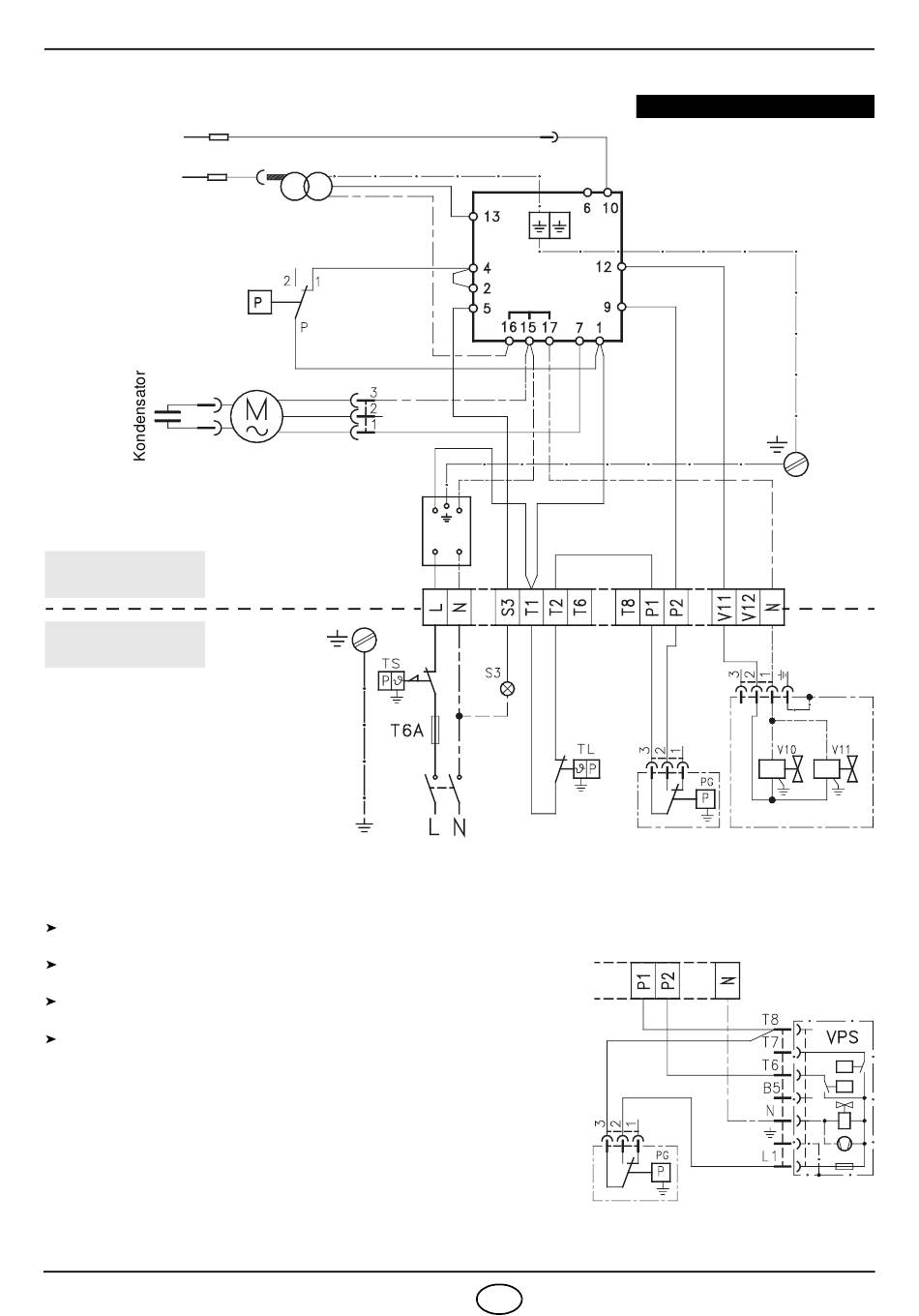

3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA

Flammenfühler
Zündelektrode
Luftdruckwächter
WERKSSEITIGE
EINSTELLUNG
VOM INSTALLATEUR
AUSZUFÜHREN
LEGENDE
PG – Gasdruckwächter
S3 – Störabschaltung-Fernmeldung
(230V - 0,5 A max.)
T6A – Sicherung
TL – Begrenzungsthermostat
TS – Sicherheitstemperaturbegrenzer
V10 – Sicherheitsventil
V11 – Einstellventil
ACHTUNG:
Nullleiter nicht mit Phase austauschen; sich genau an das angege-
bene Schema halten und eine gute Erdung ausführen.
Der Leiterquerschnitt muss mindestens 1 mm2 sein. (Außer im Falle
anderslautender Angaben durch Normen und örtliche Gesetze).
Die vom Installateur ausgeführten elektrischen Verbindungen müssen
den lokalen Bestimmungen entsprechen.
Das Anhalten des Brenners durch Öffnen des Heizkesselthermo-
stats und die Störabschaltung durch Abtrennen des Verbinders am
roten Fühlerkabel außen am Steuergerät überprüfen.
ANMERKUNGEN:
Das bedeutet, dass sie mindestens 1 Mal alle 24 Stunden anhalten müs-
sen, damit das elektrische Steuergerät eine Kontrolle seiner Effizienz beim
Anfahren ausführen kann. Gewöhnlich wird das Anhalten des Brenners
durch den Begrenzungsthermostat (TL) des Heizkessels gewährleistet.
Sollte dies nicht der Fall sein, muss ein Zeitschalter mit (TL) serienge-
schaltet werden, der für das Anhalten des Brenners mindestens einmal al-
le 24 Stunden sorgt.
2737
Zündtrafo
Blau
Weiß
Schwarz
Motor
Funk-Enstörfilter
Klemmleiste
230V
Kabelverbinder
Steuergerät
RMG 88.620A2
~
50Hz
FÜR DICHTHEITSKONTROLLE DER VENTILE
5 D
ACHTUNG
Im Falle einer Phase-Phase-
Versorgung muss eine Über-
brückung im Stecksokkel des
Steuergeräts zwischen der
Klemme 6 und der Erdklemme
ausgeführt werden.
Brenner
Erdung
ALTERNATIV
(DUNGS VPS 504)
D4258
