Description du produit

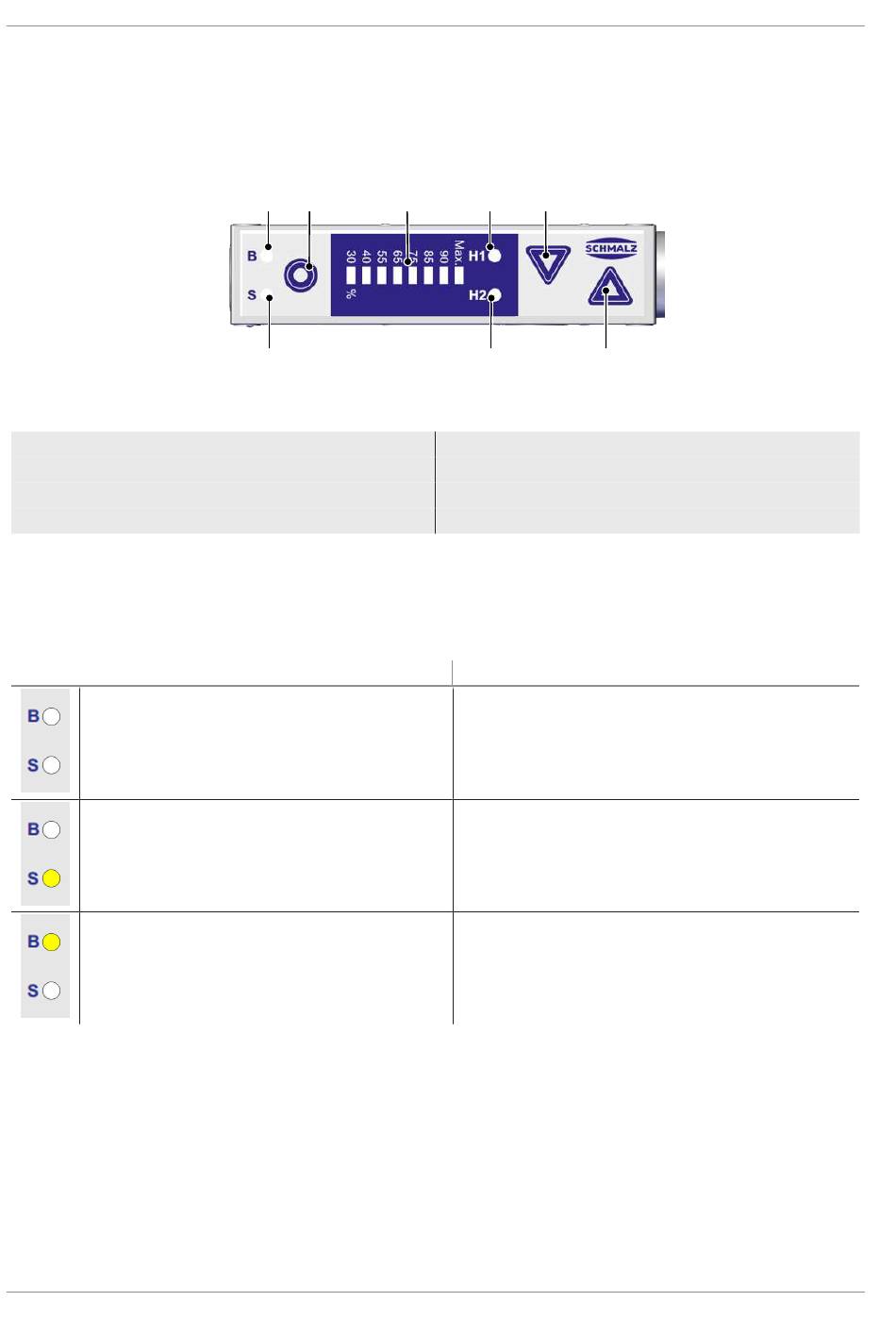

3.3 Élément d'affichage et de commande en détail
L'utilisation simple de l'éjecteur est assurée par 3 touches, l'affichage de barres, ainsi que 4 diodes électro-
luminescentes fournissant des informations sur l'état du dispositif. La valeur actuelle du vide du système
est affichée en permanence (affichage par LED à 8 barres).
1
TOUCHE MENU
3
Voyant LED, valeur limite H1
5
TOUCHE UP
7
LED d'état du processus « Aspiration »
Définition des voyants LED
Un voyant LED est affecté à l'état du processus « Aspiration » et un autre à l'état du processus « Souf-
flage ».
Voyants lumineux
Les deux diodes électroluminescentes sont
éteintes
La diode électroluminescente de la fonction
Aspiration est allumée en permanence
La diode électroluminescente de la fonction
Soufflage est allumée en permanence
10 / 40
8
1
2
7
3
4
6
5
2
Affichage de barres LED
4
TOUCHE DOWN
6
Voyant LED, valeur limite H2
8
LED d'état du processus « Soufflage »
État de l'éjecteur
L'éjecteur n'aspire pas
L'éjecteur aspire ou est en régulation
L'éjecteur souffle
FR · 30.30.01.02657 · 00 · 01/21
