Instructions de montage
4.6 Moteur à refroidissement par eau LMFA/LMFP avec conception de canal de
refroidissement de précision par eau LMFC
Lors de l'utilisation du moteur linéaire LMFA/LMFP à refroidissement par eau avec la série LMFC à
refroidissement de précision par eau, les caractéristiques du moteur indiquées sur les dessins et spécifications
du moteur à refroidissement par eau HIWIN se réfèrent à la condition de refroidissement par eau, et la
température du liquide de refroidissement est de 20 °C. Le moteur à refroidissement par eau peut également
utiliser un refroidissement par huile, et à ce moment-là, les performances du moteur peuvent être ajustées de
manière appropriée en fonction des caractéristiques du liquide de refroidissement.
La condition de refroidissement indiquée dans la spécification du moteur fait référence à la condition de
fonctionnement continu lorsque le stator du moteur est sous le critère de l'effort permanent, assurant ainsi que
la température de la bobine est contrôlée sous le critère minimum de moins de 120 °C. Les performances du
refroidissement de précision par eau LMFC sont définies comme suit : la température de surface du
refroidissement de précision par eau ne doit pas être supérieure de plus de 4 °C à la température de sortie de la
machine de refroidissement. Le refroidissement de précision par eau du stator du LMFC comprend les deux types
suivants : la série LMFC3~6 adopte la conception de canal d'eau de type standard, comme indiqué dans Fig.
4.28 ; la série LMFC3~4 adopte la conception de canal d'eau de type retour, comme indiqué dans Fig. 4.29.

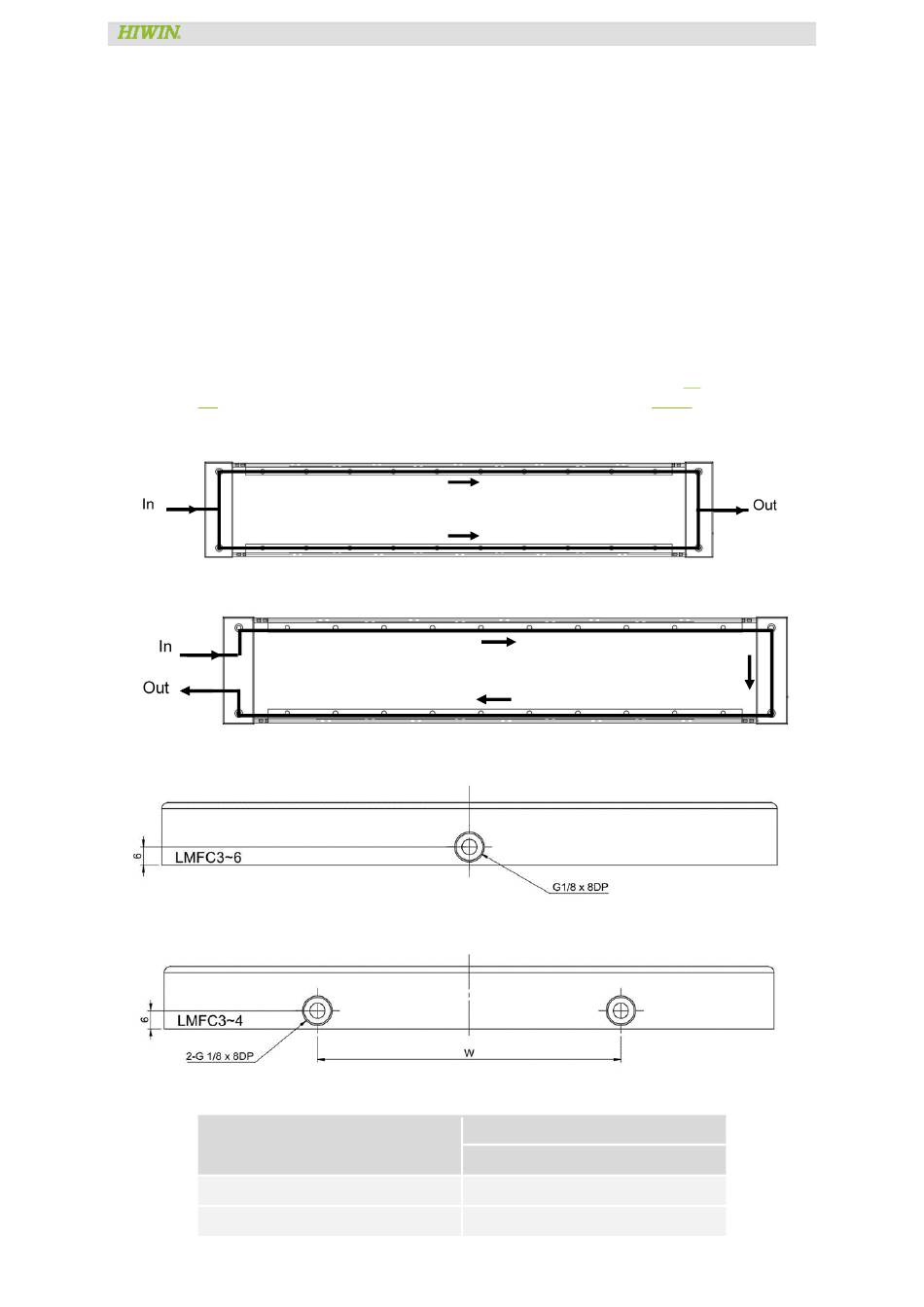

Fig. 4.28 : Illustration d'un canal d'eau de type standard
Fig. 4.29 : Illustration du canal de refroidissement par eau de type retour
Fig. 4.30 : Interface d'installation de type standard
Fig. 4.31 : Interface d'installation de type retour
Tableau 4.20 : Tableau des dimensions d'installation du type retour
Modèle
LMFC3⎕
LMFC4⎕
Moteur linéaire
Dimensions (mm)
W
50
100
LM-Komponenten-03-0-FR-2111-MA
Interface mécanique du moteur
Page 73 de 128
