Instructions de montage
4.1.2
Série de moteurs linéaires LMFA à refroidissement par eau
Note :
Les dimensions de l'installation de refroidissement par eau de précision ne sont pas incluses.
Lors de la mesure de la largeur du forcer, étant donné que l'époxy peut se dilater ou se contracter avec les
changements de température, comme le montre Fig. 4.3 ci-dessous, il est recommandé que la surface de
montage du forcer LMFA soit la surface mesurée.

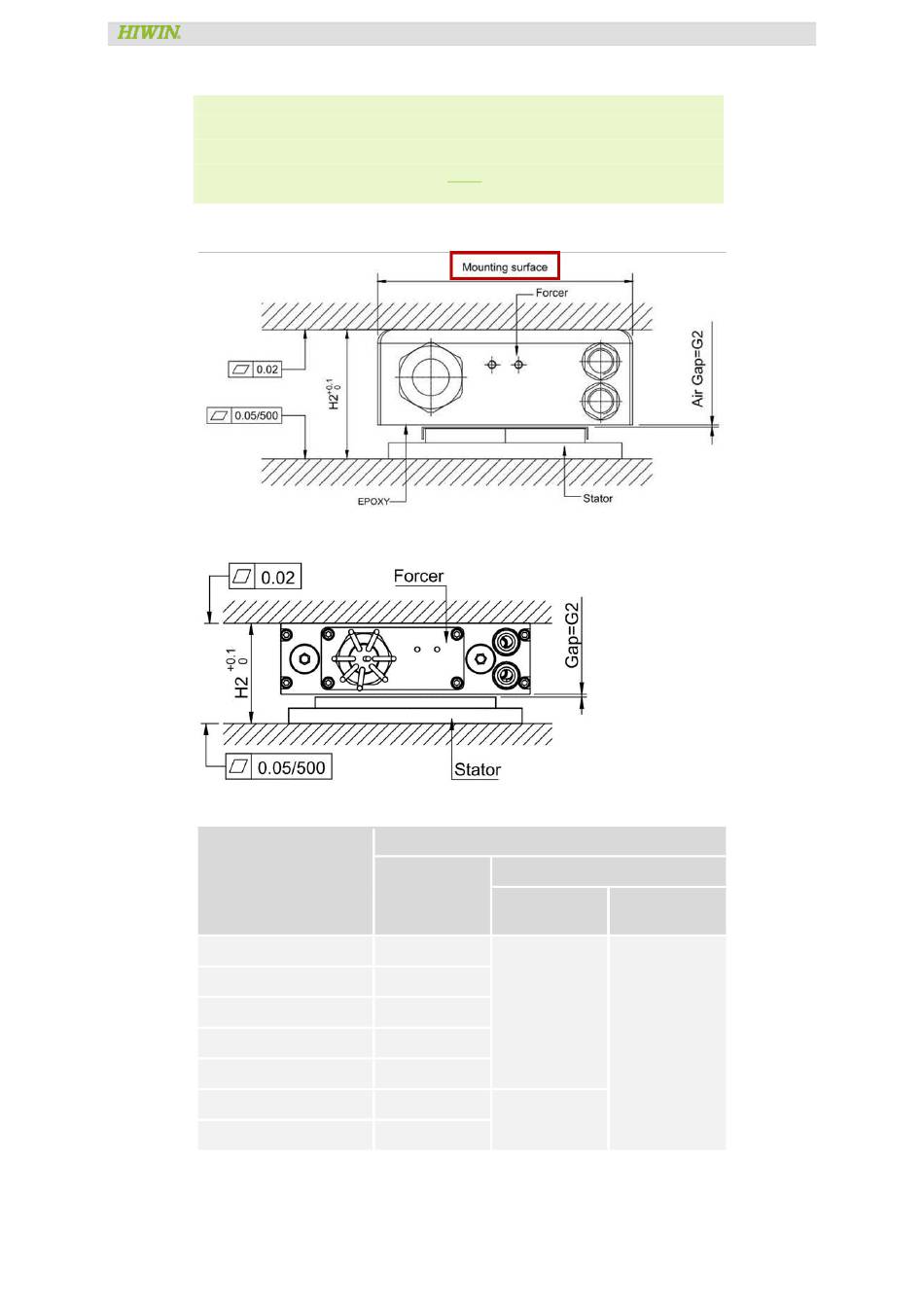

Fig. 4.3 : Montage du moteur linéaire LMFA à refroidissement par eau
Fig. 4.4 : Montage du moteur linéaire LMFP à refroidissement par eau
Tableau 4.2 : Dimensions de montage du moteur linéaire à refroidissement par eau LMFA/LMFP
Modèle
LMFA0⎕
LMFA1⎕
LMFA2⎕/LMFP2⎕
LMFA3⎕/LMFP3⎕
LMFA4⎕/LMFP4⎕
LMFA5⎕/LMFP5⎕
LMFA6⎕/LMFP6⎕
Moteur linéaire
Dimensions (mm)
H2
G2
Revêtement en acier
inoxydable
48,5
0,9
±0,2
48,5
50,5
64,1
66,1
64,1
66,1
LM-Komponenten-03-0-FR-2111-MA
Interface mécanique du moteur
Époxy
1,4
±0,2
Page 52 de 128
