Instructions de montage
4.1.1 Série de moteurs linéaires LMSA à noyau de fer

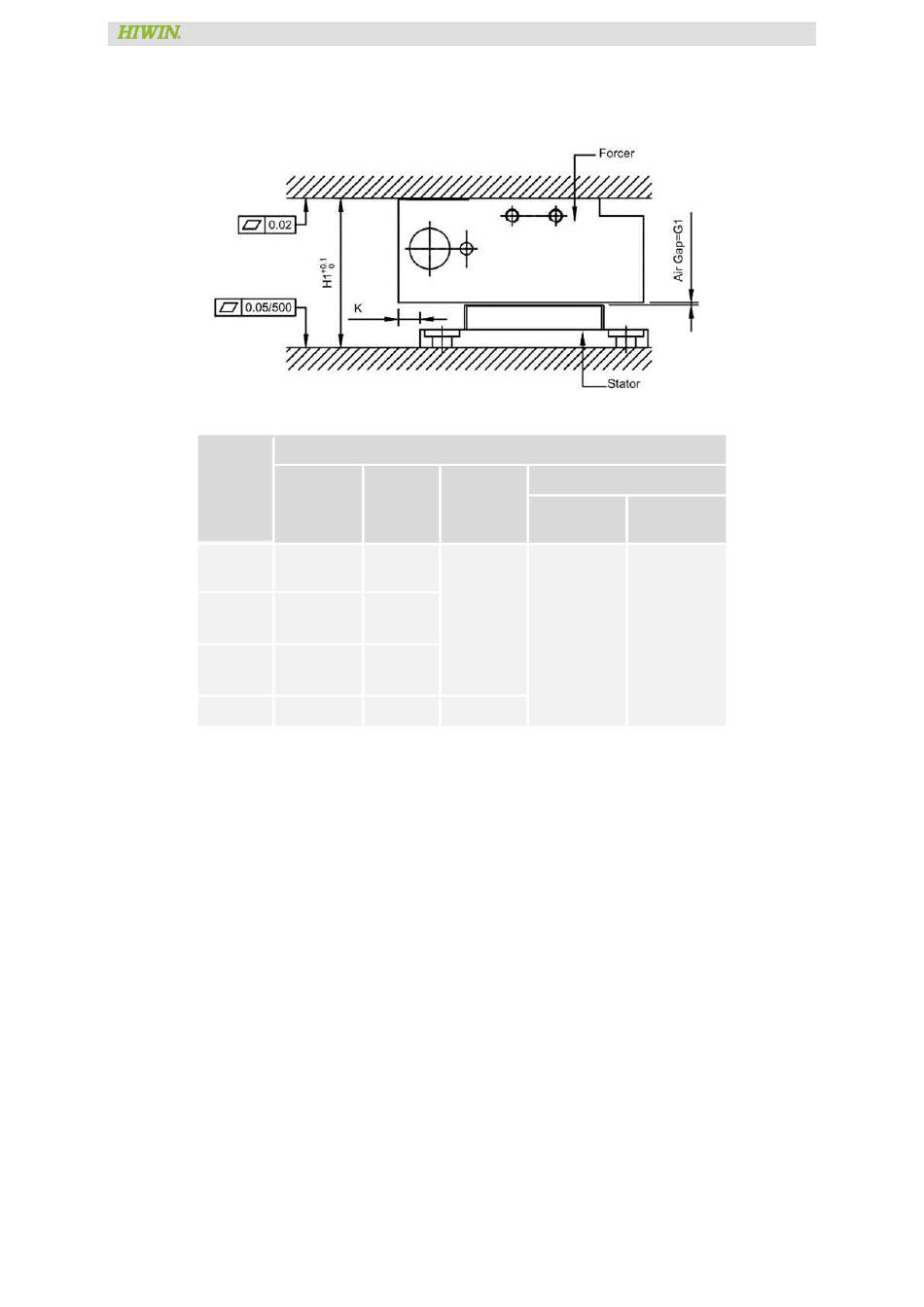

Fig. 4.2 : Montage du moteur linéaire LMSA à noyau de fer
Tableau 4.1 : Dimensions de montage du moteur linéaire LMSA à noyau de fer
Modèle Dimensions (mm)
H1 K
LMSA1⎕ 34 5
LMSA1⎕-Z
LMSA2⎕ 34 3
LMSA2⎕-Z
LMSA3⎕ 36 3
LMSA3⎕-Z
LMSAC⎕ 36 1,75
Moteur linéaire
K1 G1
Revêtement en
acier inoxydable
- 0,6
+0,35/-0,25
4,25
LM-Komponenten-03-0-FR-2111-MA
Interface mécanique du moteur
Époxy
0,6
±0,25
