CHAPITRE 3
Fonctionnement des 3ème et 4ème distributeurs avec joystick*
Le tracteur peut être livré en option avec 4 distributeurs. Le 3ème et le
4ème distributeur fonctionnent avec le joystick. On peut y raccorder respec-
tivement des asservissements à double effet.
Le distributeur 3 est actionné par un mouvement en avant et en arrière.
Le distributeur 4 est actionné par un mouvement à gauche et à droite.
L'actionnement en diagonale permet de commander simultanément deux
raccordements hydrauliques aux distributeurs 3 et 4. La quantité d'huile ache-
minée augmente ou diminue proportionnellement au déplacement du joystick.
La valeur réglée sur les régulateurs 3 ou 4 est atteinte en fin de course.
Un actionnement très sensible des soupapes est ainsi possible.
Pour les trajets sur route, le joystick peut être bloqué. Pour ce faire, il faut le
pousser en bas en position neutre et le tourner d'environ 45°. En le tour-
nant dans le sens inverse, il est de nouveau débloqué.

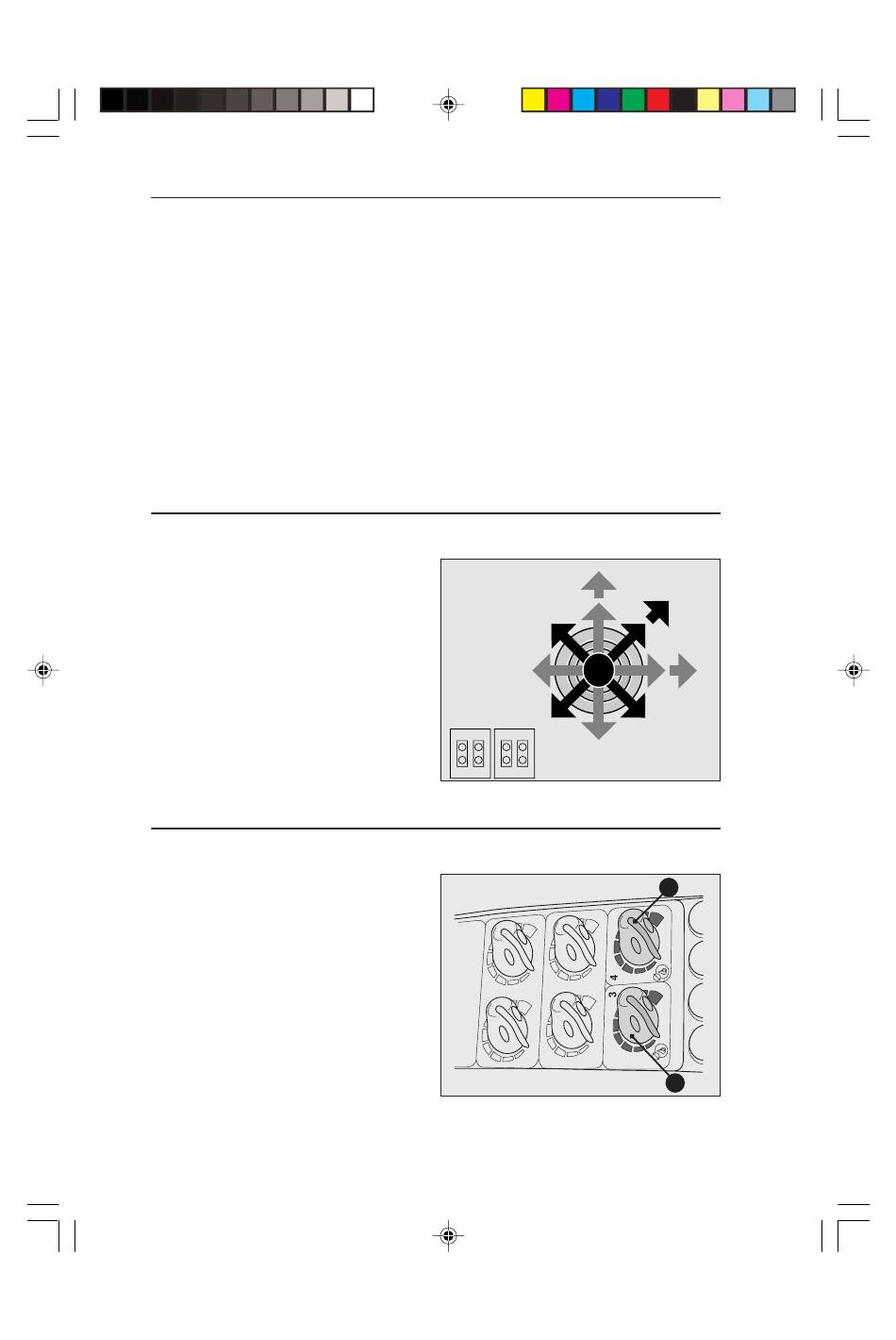

Actionnement continu des distributeurs 3 et 4*
Des positions de blocage (arrêts) se
trouvent devant, à droite et en diagonale
devant. Si le joystick est enclenché, un
actionnement continu du distributeur res-
pectif se produit. En cas de blocage diago-
nal, les deux distributeurs sont actionnés
simultanément.
Le débit est réglé par les régulateurs A.
3 = distributeur 3
4 = distributeur 4
G = présence de pression sur le raccord
jaune du distributeur.
R = présence de pression sur le raccord
rouge du distributeur.
D = DETENT (position de blocage) =
actionnement continu
FLOAT - Commande (position flottante) pour les distributeurs 3 et 4*
En cas d'enclenchement du joystick
dans cette configuration, le distribu-
teur respectif se trouve en position
flottante.
Le débit est réglé par régulateurs A.
D = DETENT (position de blocage) =
position flottante
) Le tracteur peut être réglé par
1
votre concessionnaire de façon à ce
que les positions de blocage puissent
être utilisées en mode
d'actionnement continu ou en posi-
tion flottante.
Une seule configuration est possible.
78
Sezione 3.pmd
1
1
78
1
D
3
G
3
3+4
R
4
3+4
3
G1 G2
G3 G4
R
R1 R2
R3 R4
7181-352
29/11/2004, 12.38
Utilisation
D
3+4
3+4
G
D
4
4
3+4
7205-103
1
A
A
