Desembalaje/embalaje del módulo
¡PRECAUCIÓN!
Peligro de lesiones debido a un manejo imprudente en la instalación del sistema de impresión.

No subestime el peso del sistema de impresión (9 ... 12 kg).

Proteja el sistema de impresión contra movimientos descontrolados.

Al sacar el módulo de impresión directa de la caja.

Controle que el módulo de impresión directa no se haya dañada durante el transporte.

Retire la espuma de protección para el transporte del cabezal.

Compruebe que el envío está completo.

Contenido del material entregado

•
Mecánica de
impresión.
•
Unidad de control.
•
Cable de corriente.
•
Casete de limpieza.
•
Cable de conexión.
•
Mini-regulador.
¡NOTA!
Conserve el embalaje original para un transporte posterior.

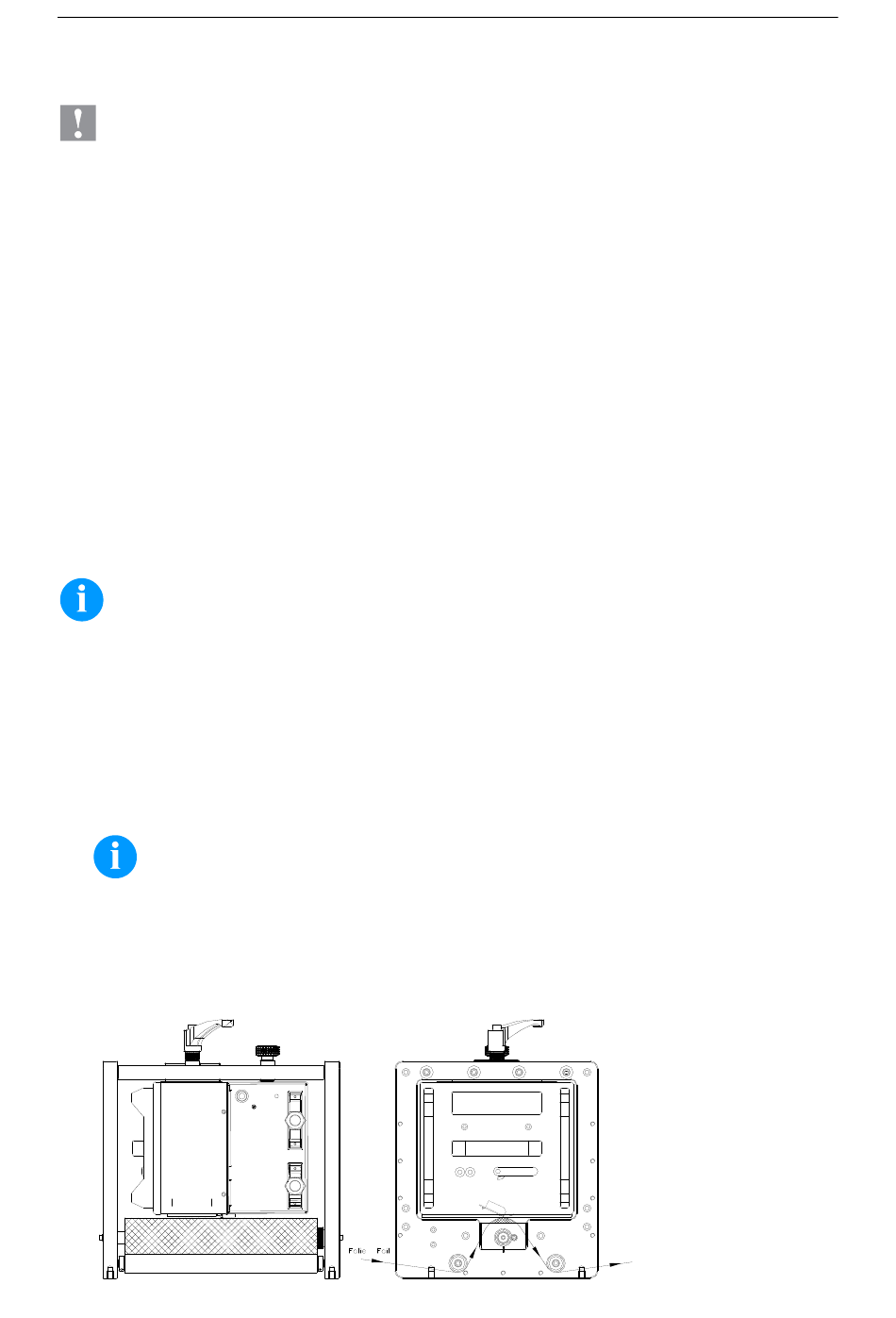

Montaje de la mecánica en máquinas (montaje con bastidor)
En la parte inferior del bastidor de montaje hay dos roscas M8 que pueden utilizarse para la fijación a la máquina. Además, se
incluyen en el suministro piezas de conexión multifunción.
Hay que respetar aquí las siguientes directrices:
•
Las tornillos de rosca M8 se deben atornillar como máx. 10 mm.
•
La mecánica de impresión debe montarse con una distancia entre el cabezal de impresión y el rodillo de impresión de
2 ... 3 mm.
¡NOTA!
Recomendamos una distancia de 2 mm.
No es posible una distancia menor sobre la base de la moldura en la parte inferior del sistema mecánico de
presión, pues de lo contrario este se apoyaría sobre la placa de contrapresión o el rodillo de presión.
•
Los mejores resultados de impresión se obtienen si el rodillo de presión de silicona tiene una dureza de aprox. de 40º ...
50º Shore A y/o el elastómetro de la placa de contra-presión muestra una dureza de aprox. 60 ± 5 Shore A (valores
medios de dureza Ra ≥ 3,2 mm).
•
El rodillo de impresión debe instalarse paralelamente al movimiento lineal del film transparente a imprimir y la línea de
contraste del cabezal de impresión. Las desviaciones en la paralelidad respecto a la línea de contraste y oquedades en el
rodillo de impresión pueden conducir a una calidad de impresión deficiente.
•
Manómetro.
•
Tubo del aire comprimido.
•
Empalme de tubos.
•
Accesorios E/S
(conector hembra por E/S).
•
Cubiertas para los conectores que no se
vayan a usar.
•
1 rollo de cinta de transferencia.
•
Canuto de cinta vacío, montado sobre
eje enrollador de cinta de transferencia.
•
Hoja de limpieza por el cabezal.
•
Documentación.
•
CD con controladores.
