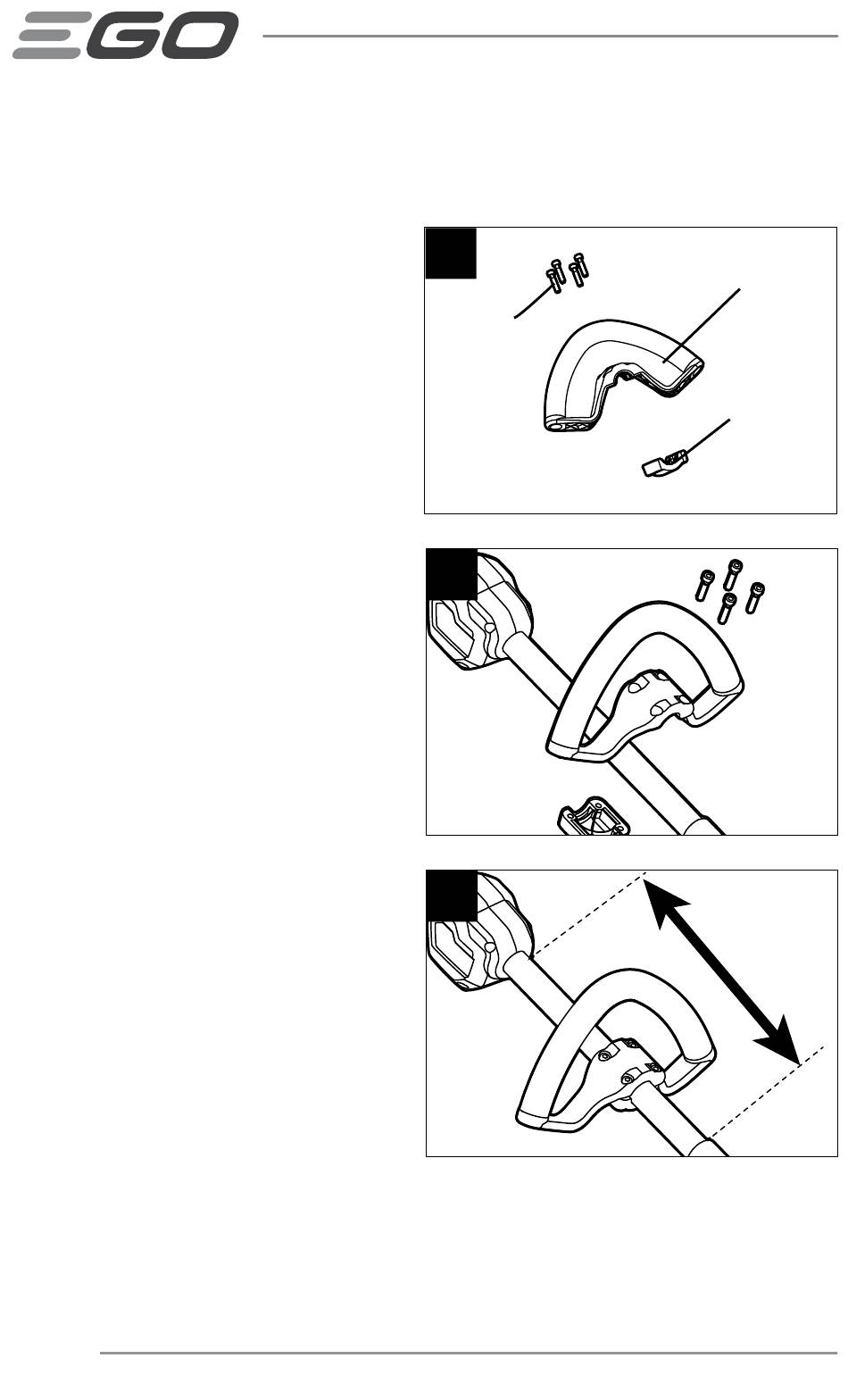

MONTAJE Y AJUSTE DE LA MANIJA DE AYUDA FRONTAL
1. Retire el paquete de baterías de la orilladora.
2. Retire los cuatro tornillos y la
abrazadera inferior de la manija de
ayuda frontal con la llave hexagonal
incluida (Fig. 6).
3. Consulte la Fig. 7: fije la manija
de ayuda frontal y la abrazadera
inferior en el eje, y asegúrelas
apretando levemente los cuatro
tornillos. Gire la manija de ayuda
frontal hacia arriba para que
apunte hacia la parte superior de
la manija posterior.
4. Ajuste la posición de la manija de
ayuda frontal para que quede entre
la carcasa de la manija posterior y
la unión del eje, como se muestra
en la Fig. 8. En el modelo ST1520/
ST1510/ST1520-FC/ST1510-FC,
ajuste la posición de la manija para
que quede entre la carcasa de la
manija posterior y la etiqueta de
advertencia del eje. La manija debe
ajustarse de manera que el brazo
que estará al frente quede recto
cuando use la orilladora.
5. Apriete los cuatro tornillos con la
llave hexagonal incluida para que la
manija no pueda girar sobre el eje.
