Vue d'ensemble de l'appareil sans le capot de protection

Face avant
z
y
x

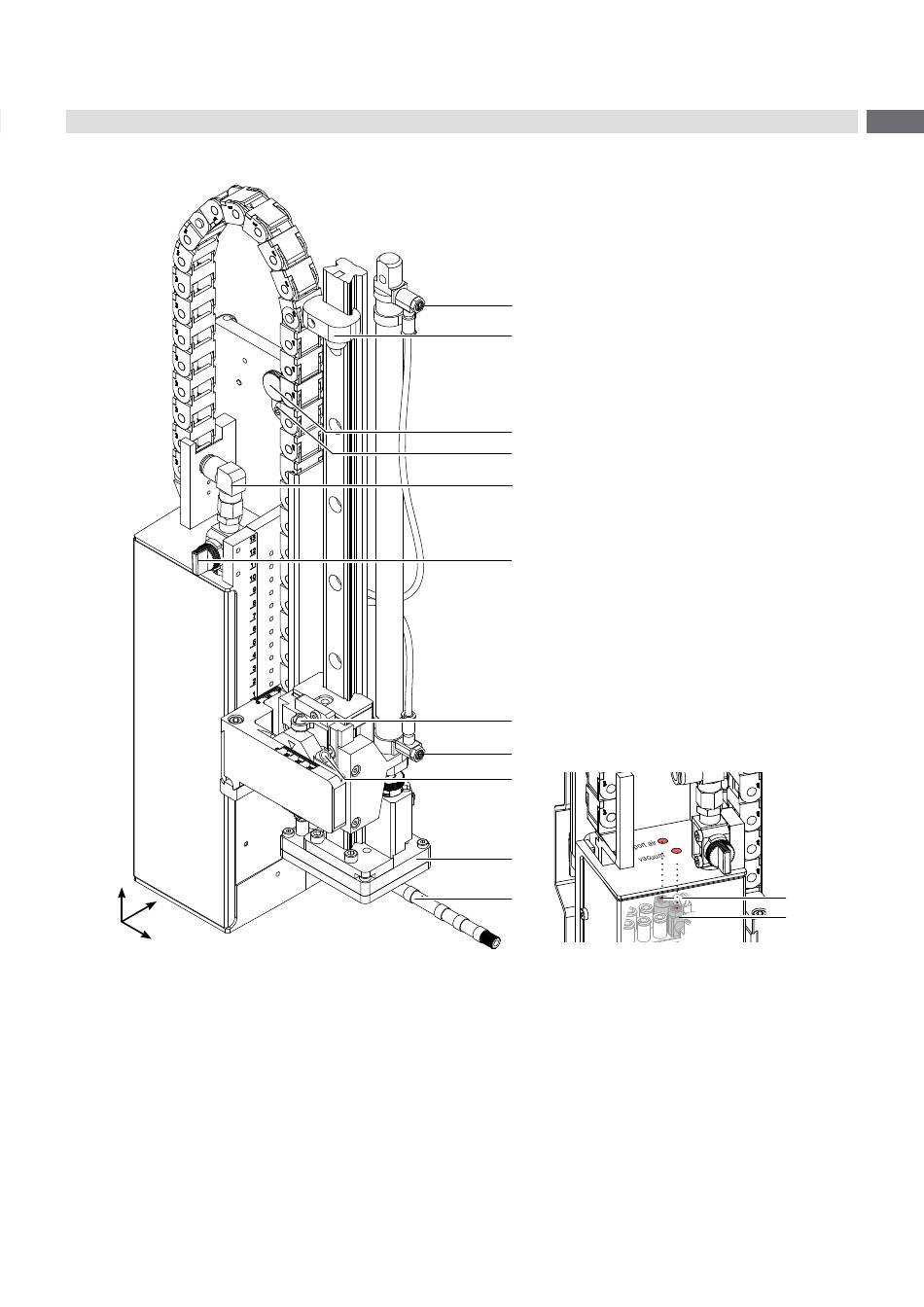

Figure 2 Vue d'ensemble face avant
1 Limiteur de débit - montée du vérin déplacement en Z
2 Butée pour le mode de soufflage et sécurité de
transport
3 Vis de fixation de l'applicateur à l'imprimante
4 Vis de réglage de l'angle d'inclinaison entre
l'applicateur et l'imprimante
5 Coupleur d'air comprimé
6 Vanne d'arrêt d'air comprimé
7 Vis de réglage pour le déplacement vertical
du système de pose
1
2
3
4
5
6
7
Régulateurs vide / air de maintien
8
Drosselventile Vakuum/Stützluft
9
10
11
Figure 3 Régulateurs de l'aspiration (vide)
et de l'air de maintien
8 Limiteur de débit - descente du vérin déplacement en Z
9 Vis de fixation de la position latérale de la semelle
10 Semelle (spécifique client)
11 Buse de soufflage pour l'air de maintien
12 Régulateur de l'air de maintien (buse de soufflage)
13 Régulateur de l'aspiration (vide)
7
12
13
