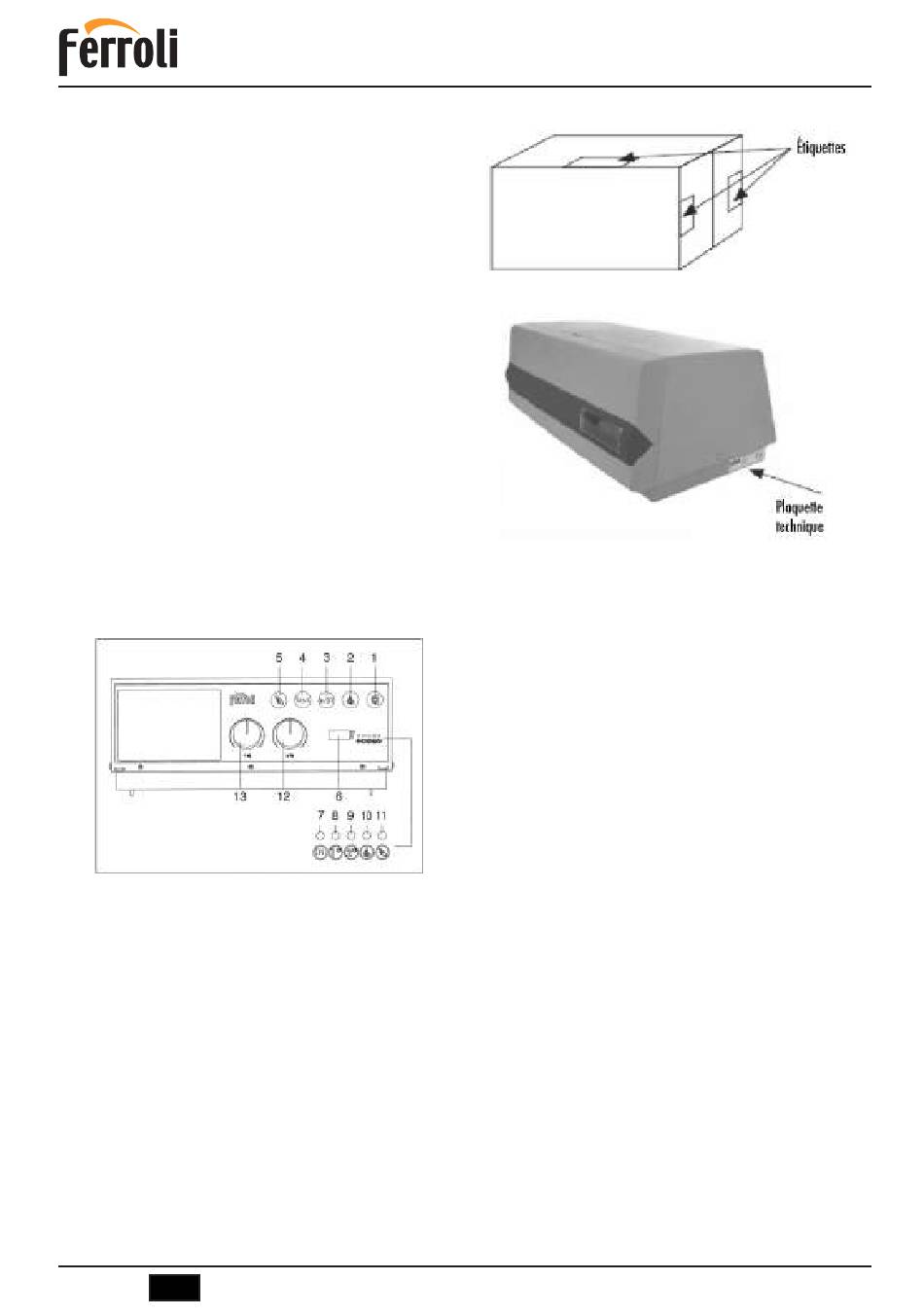

6.5 Forniture et identification
Le tableau de commande thermostatique est livré dans une
caisse carton.
Il est identifiable par:
•
l'étiquette avec description et code à barres sur l'emballage
•
la plaque technique apposée sur le boîtier.
REMARQUE
Le tableau de commande thermostatique est déjà équipé du
thermostat de sécurité de la chaudière (TS1), de la sonde de
départ chaudière B1 (NTC 10 kΩ), du thermostat de régulation
de la première flamme du brûleur (TR1), du thermostat de régu-
lation de la deuxième flamme du brûleur (TR2).
Après avoir déballé tout le matériel, s'assurer qu'il n'a subi aucun
dommage et que la fourniture est complète. Dans le cas con-
traire, s'adresser immédiatement à FERROLI ou au revendeur
FERROLI du tableau.

6.6 Structure

Le tableau de commande thermostatique est composé des éléments suivants:
1. Interrupteur On/Off d'allumage du circulateur (SA3)
2. Interrupteur On/Off d'allumage du brûleur (SA2)
3. Interrupteur On/Off d'allumage de la chaudière (SA1)
4. Bouton-poussoir de test du brûleur (SB1)
5. Bouton-poussoir de réarmement du thermostat de sécurité (thermostat TS1)
6. Afficheur pour l'indication de la température de l'eau de départ chaudière exprimée en °C
7. Lampe témoin à LED allumée
8. Lampe témoin à LED première flamme brûleur
9. Lampe témoin à LED deuxième flamme brûleur
10. Lampe témoin à LED blocage du brûleur
11. Lampe témoin à LED sécurité du brûleur (thermostat TS1)
12. Thermostat TR2 de régulation deuxième flamme brûleur
13. Thermostat TR1 de régulation première flamme brûleur
108
FR
Fig. 23
