Secadora eléctrica (RDE350AW)

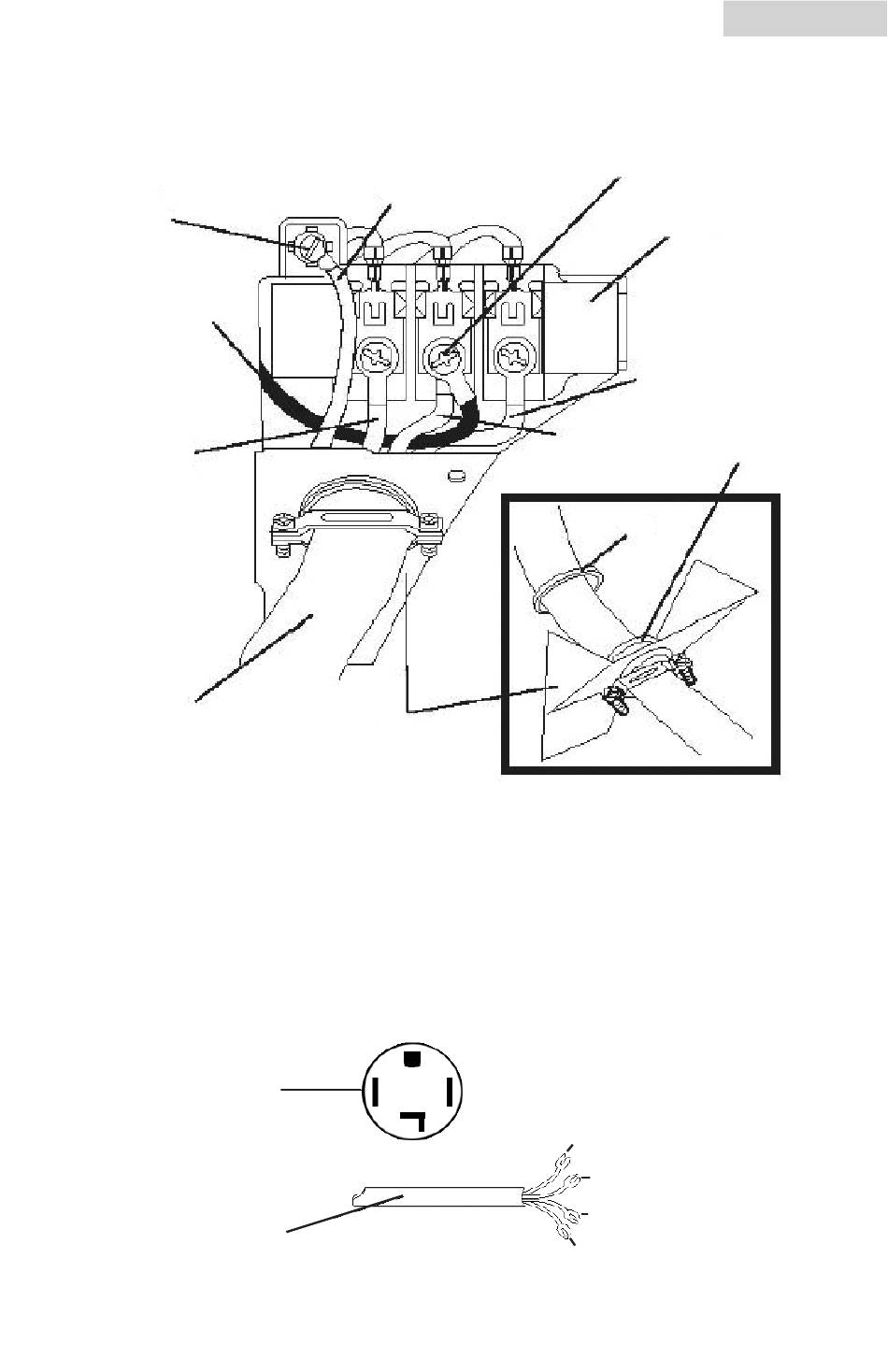

Conexión con cable de 4 alambres (Modelos EEUU solamente)
Tornillo verde
de hacer tierra
alambre neutro
de hacer tierra
rojo
cable de
alimentación
1. Quite los tornillos que sujetan la cubierta del acceso al bloque de terminales
y el soporte del relevo de tensión localizado en la parte de atrás de la
esquina superior del la secadora.
2. Instale un relevo de tensión aprobado por UL por el hoyo de entrada de cable
de alimentación del soporte.
3. Quite el alambre de hacer tierra neutro verde del tornillo verde de hacer tierra
ubicada arriba del bloque de terminales.
típico recipiente de
conductor
típico cable de 4
conductores
alambre verde de
hacer tierra del cable
de alimentación
soporte de relevo de
tensión
terminal de latón
bloque de
terminal
negro
blanco
tuerca
negro 240V
neutro blanco
Rojo 240V
verde de hacer tierra
Español
Aprete la
tuerca con
estos hilos
