BRANCHEMENT ÉLECTRIQUE
Sécheuse électrique
Branchement avec câble à 3-fils (modèles américains seulement)
1. Enlevez les vis fixant la couverture d'accès du bloc terminal et le support de
passe-fils situés sur le dos du coin supérieur de la sécheuse.
2. Installez un passe-fils approuvé par UL sur le trou duquel sort le câble. Ne
resserrez l'écrou qu'à la main pour le moment.
3. Filetez un câble de 30 Amp approuvé par UL, NEMA 10-30 de type SRDT,
par le passe-fils.
4. Attachez le fil neutre du câble (fil central) au terminal cuivré du bloc terminal
Bien visser les vis.
5. Attachez les deux fils conducteurs restants deux terminaux cuivrés aux
extrémités du bloc terminal. Bien visser les deux vis.
AVERTISSEMENT: Ne pas plier les fils; plutôt les enrouler autour de la vis.
6. Rattachez le support du passe-fils à l'arrière de la sécheuse avec deux vis.
Bien visser.
7. Vissez les vis qui retiennent le câble.
8. Vissez le passe-fils de sorte qu'il ne bouge pas.
9. Réinstallez la couverture d'accès du bloc terminal

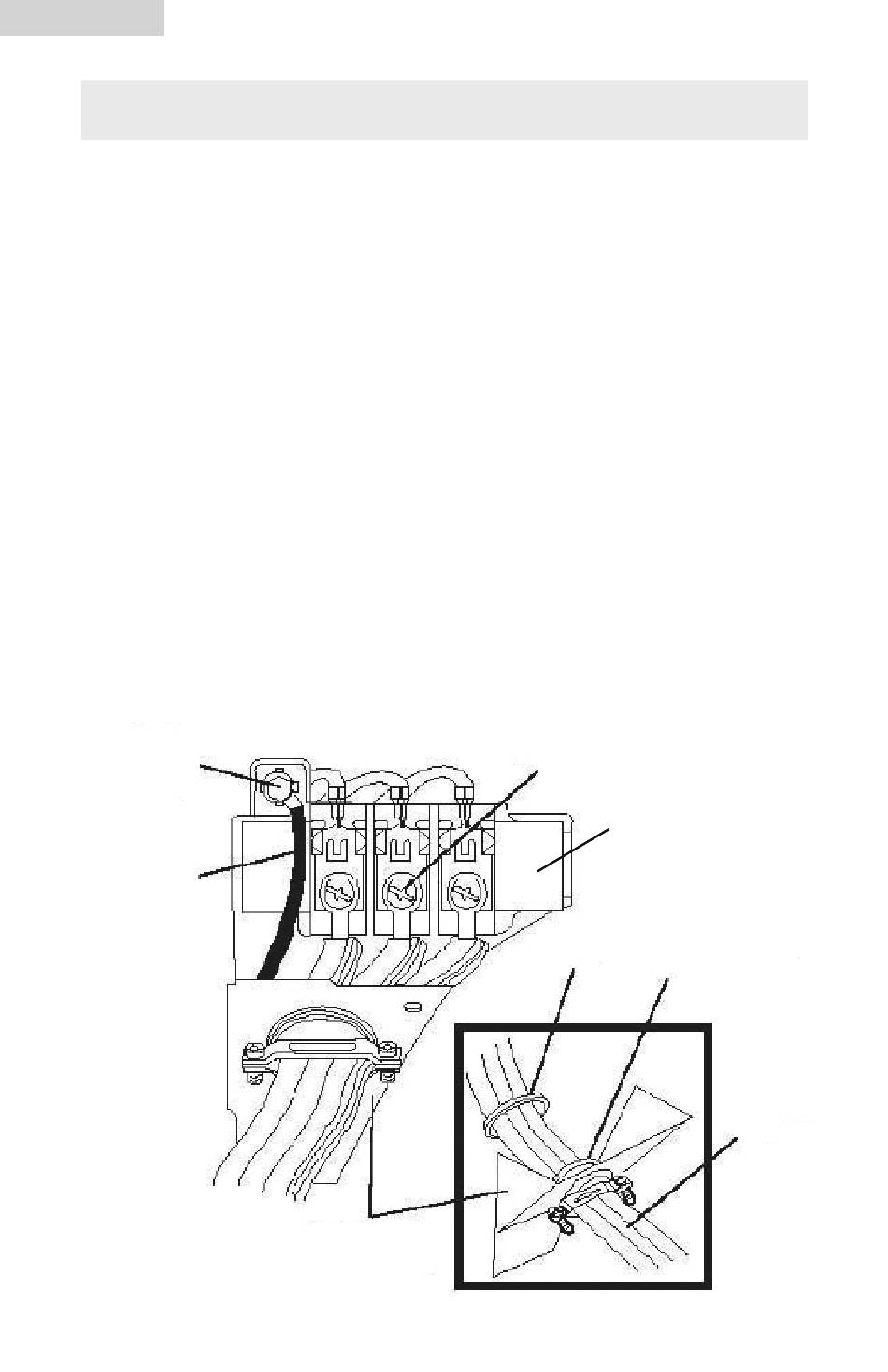

Vis verte de mise Green Ground
à la terre
Screw
Fil neutre de
mise à la terre
39
Support du passe-fils
Terminal cuivré
Brass Terminal
Bloc terminal
Serrez l'écrou
Écrou
Câble
