Español
CONEXIONES ELÉCTRICAS
Secadora eléctrica (RDE350AW)
Conexión con cable de 3 alambres (Modelos EEUU solamente)
1. Quite los tornillos que sujetan la cubierta del acceso al bloque de terminales
y el soporte del relevo de tensión localizado en la parte de atrás de la
esquina superior del la secadora.
2. Instale un relevo de tensión por el hoyo de entrada de cable de alimentación
del soporte.
3. Ensarte un cable de alimentación de 30 Amp aprobada por U.L., NEMA
10-30 tipos SRDT, a través del relevo de tensión.
4. Sujete el conductor neutro (alambre del centro) del cable de alimentación al
terminal central de color latón bronce en el bloque de terminales. Apriete los
tornillos bien.
5. Sujete los dos conductores exteriores del cable de alimentación que quedan
a los terminales exteriores de color latón bronce en el bloque de terminales
Apriete ambos tornillos bien. Advertencia: No doble severamente o cause
rizos en el cableado o conductor en las conexiones.
6. Vuelva a sujetar el soporte del relevo de tensión a la parte posterior de la
secadora con dos tornillos. Apriete bien los tornillos.
7. Apriete los tornillos para asegurar la restringidota del cable firmemente contra
el cable de alimentación.
8. Apriete seguramente la tuerca del relevo de tensión de tal manera que el
relevo de tensión no gire.
9. Vuelva a instalar la cubierta del bloque de terminales.

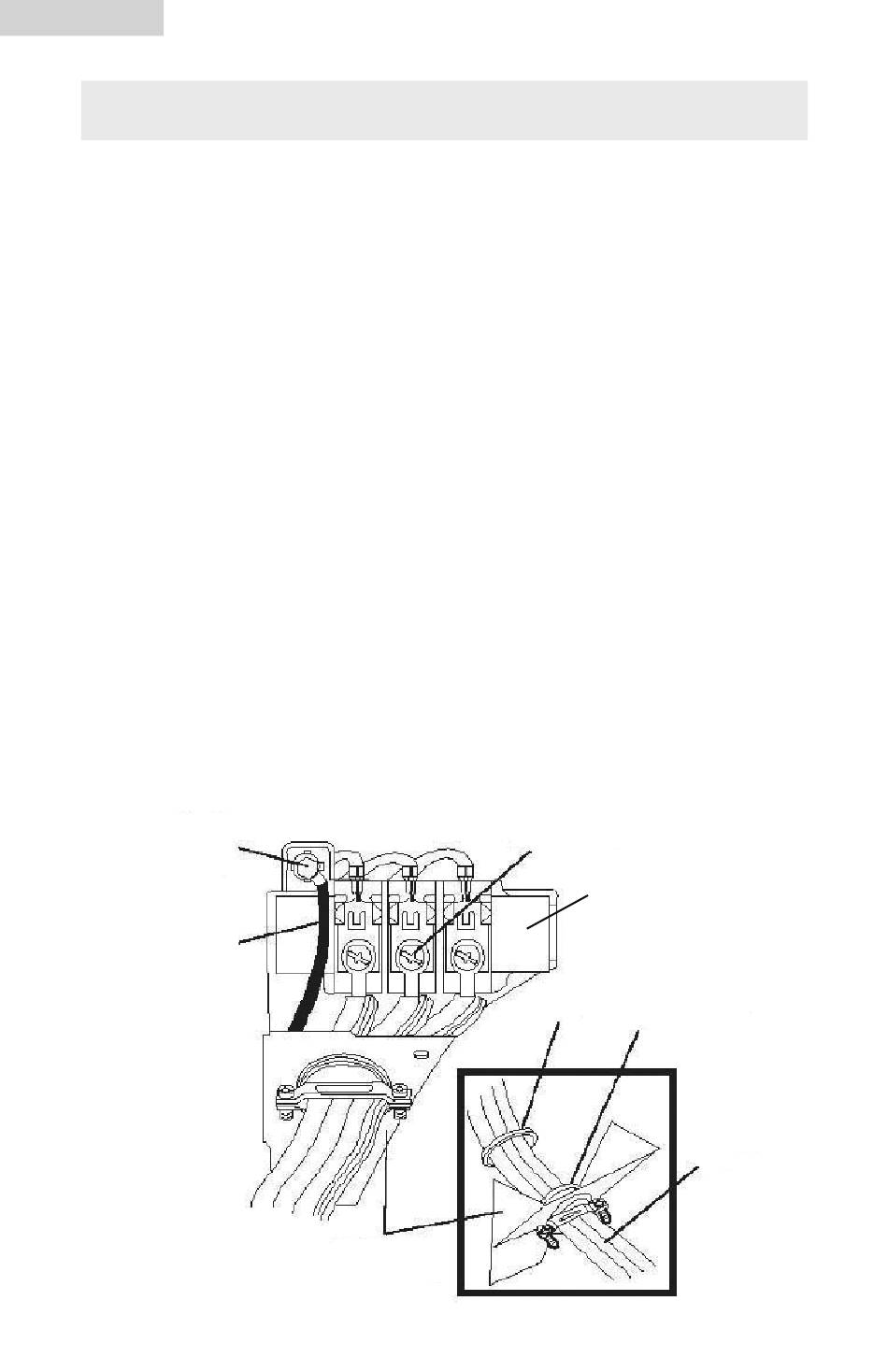

Tornillo de
hacer tierra
verde
Alambre de
hacer tierra
neutro
65
soporte del relevo
de tensión.
Terminal de latón
bloque de terminales
apriete la tuerca con
tuerca
estos hilos.
cable de
alimentación
