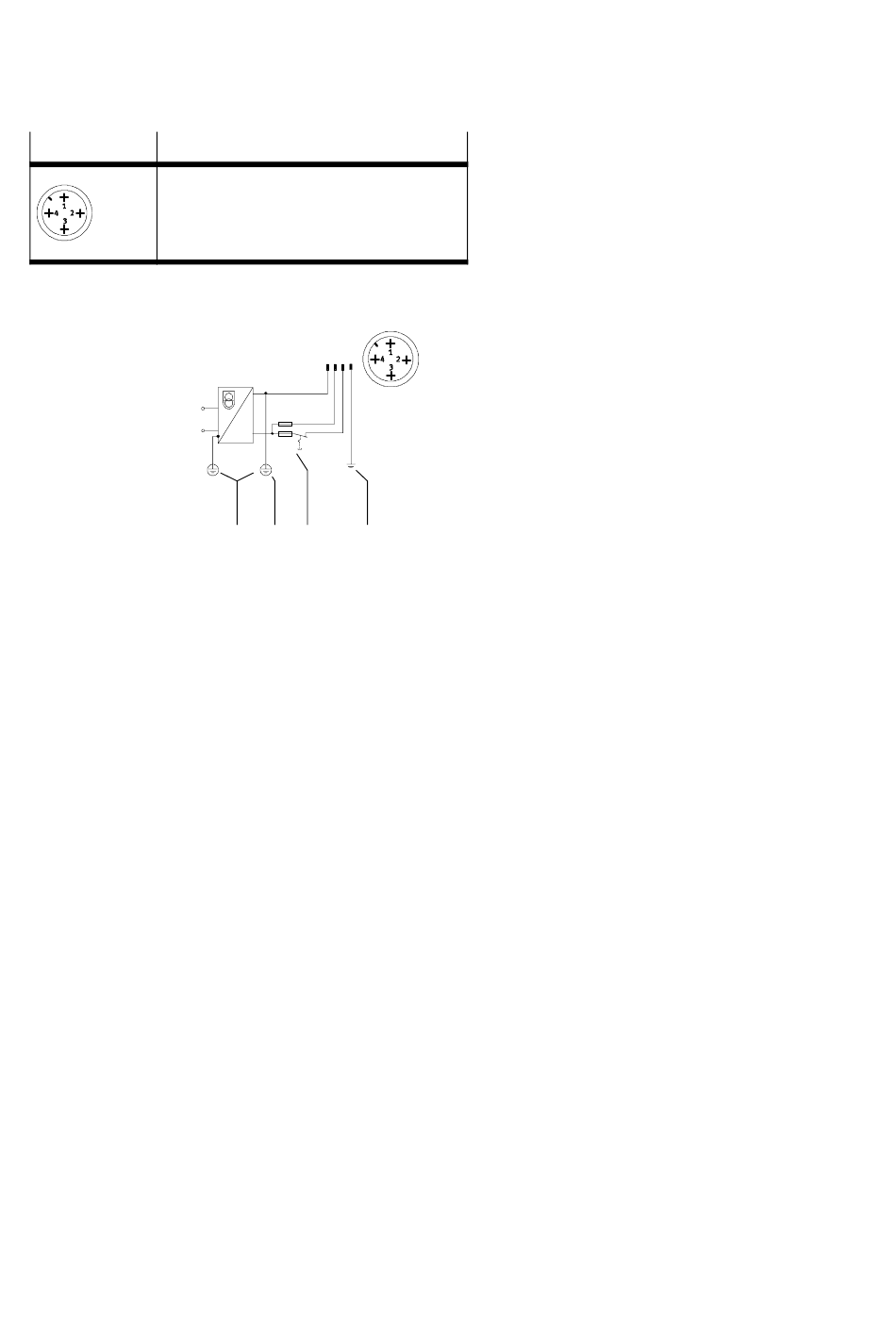

2.2 Affectation des broches du connecteur d'alimentation

Connecteur M18 Broche n°
1. 24 Vcc Tension d'alimentation de l'électroni-
que et des entrées
2. Alimentation 24 Vcc des distributeurs
3. 0 V
4. Borne de terre

2.3 Exemple de branchement avec bloc d'alimentation

TBT et ligne équipotentielle
1
PE
2
Ligne équipoten-
tielle
3
Coupure séparée
de l'alimentation
et fusibles externes
4
Borne de terre
broche 4 (12 A)
Festo CP-FB13-E 0108b Français
3 1 2 4
3,15 A
10 A
1 2 3 2 4
35
