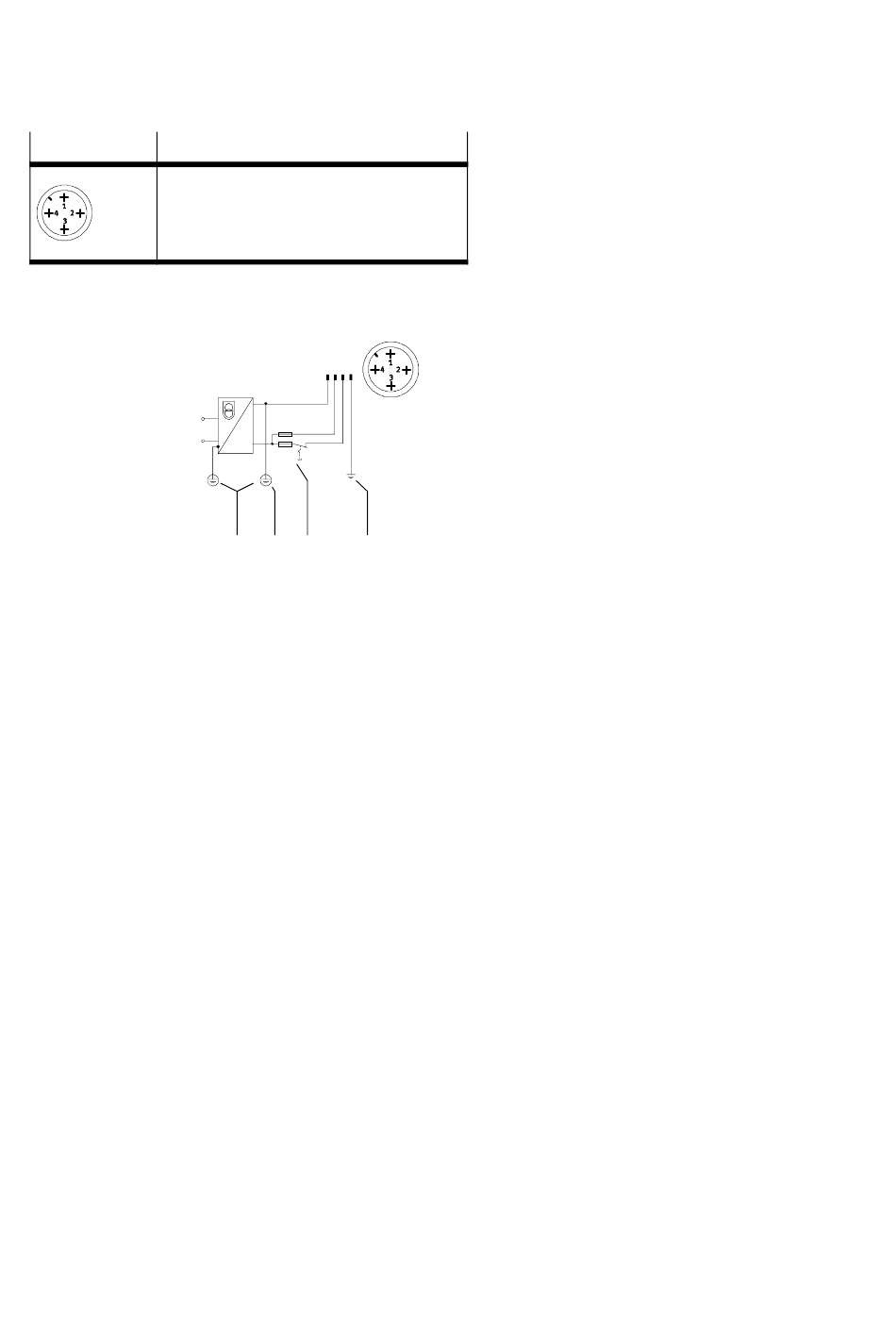

2.2 Pinbelegung des Spannungsversorgungs-Anschlusses
M18-Anschluss Pin-Nr.
1. DC 24 V Betriebsspannung Elektronik und
Eingänge
2. DC 24 V Lastspannung Ventile
3. 0 V
4. Funktionserde
2.3 Anschlussbeispiel mit PELV-Netzteil und Potenzial-
ausgleich
1
PE
2
Potenzialausgleich
3
Lastspannung
getrennt abschalt-
bar und externe
Sicherungen
4
Funktionserde Pin 4
(max. 12 A)
Festo CP-FB13-E 0108b Deutsch
3 1 2 4
3,15 A
10 A
1 2 3 2 4
