HK Audio LINEAR 5 L5 112 XA Manuel page 30

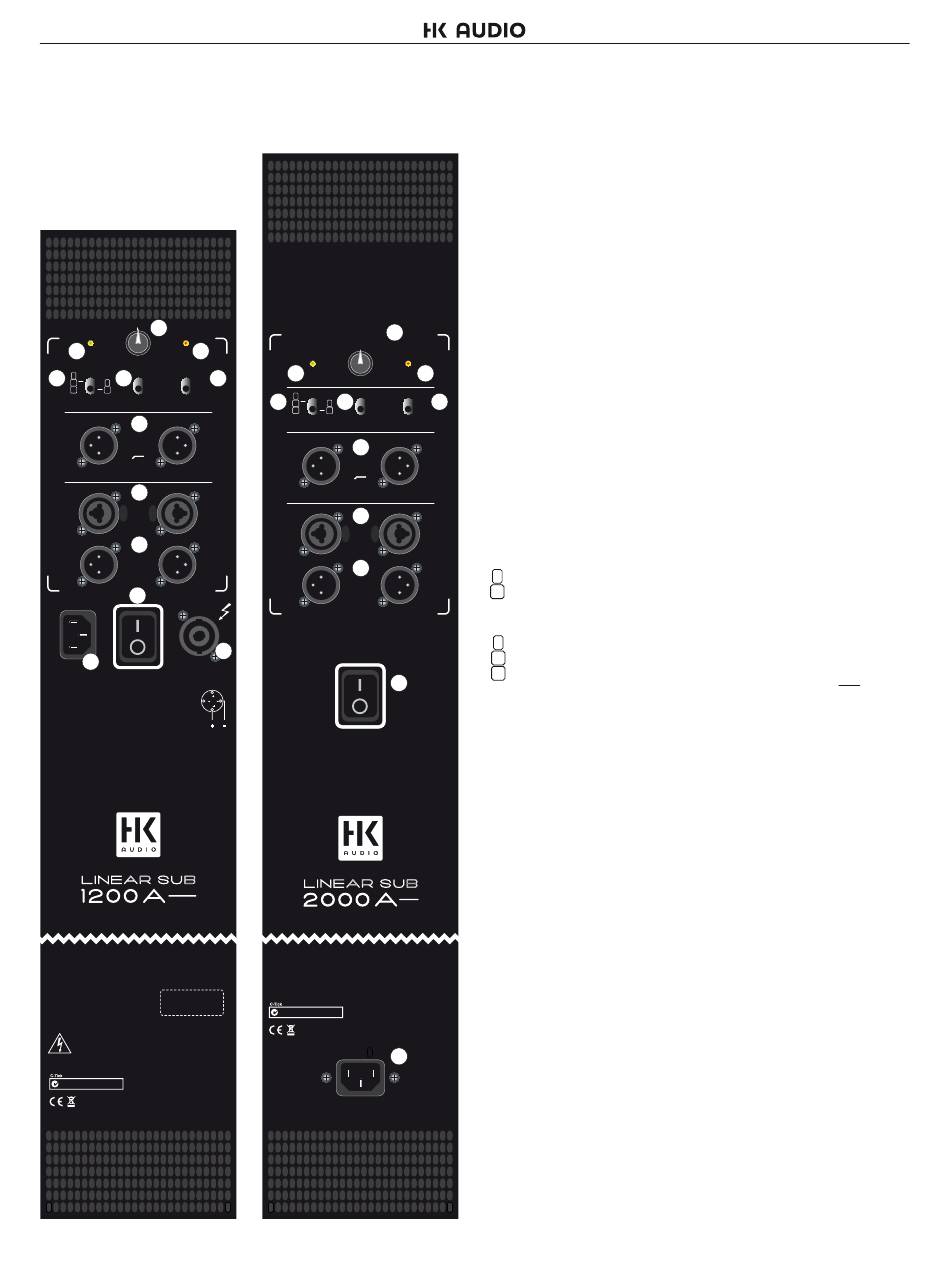

Linear 5 1.1
2 L SUB 1200 A / L SUB 2000 A
2.1 Elementi di Controllo
1
2 3
–6 dB +6 dB
Gain Bass
Power Limit
4 5 6
110 Hz 0°
130 Hz 180°
Configuration X-Over Bass Phase
7
Line Out
Mid/High
L R
8
Input
9
L R
Thru
10
L R
Speaker Out
12
11
to L Sub 1200
Mains Power
220-240 V~
50-60 Hz 1
1 2
3,3 A rated current
2
Caution:
To reduce the risk
of electric shock,
grounding of the
center pin of this
plug must be
maintained.
Made in Germany
l i n e a r s u b
Serial No.
Caution: Risk of electric shock!
Do not open! Refer servicing to
qualified service personnel.
Leave enough space
for proper ventilation!
30
Leave enough space for proper ventilation!
Made in Germany
1
Gain Bass
0 dB
Power Limit
2 3
–6 dB +6 dB
4 5 6
100 Hz 0°
120 Hz 180°
Configuration X-Over Bass Phase
7
Line Out
Mid/High
L R
8
Input
L 9 R
Thru
L R
Power
10
l i n e a r s u b
11
Mains
Caution:
To reduce the risk
of electric shock,
grounding of the
center pin of this
plug must be
maintained.
220-240 V~ 50-60 Hz Leave enough space
for proper ventilation!
3 A rated current
1 Gain Bass
Controllo per regolare il volume del subwoofer. Nella posizione
mezzogiorno (0db /Centerclick), i volumi del subwoofer e del diffusore
attivo LINEAR 5 sono sintonizzati per ottenere una riproduzione sonora
omogenea e bilanciata. Girando il controllo Gain Bass nel senso
antiorario o orario, potete ridurre o aumentare il volume del subwoofer a
seconda delle condizioni del locale (campo di controllo: +/-6 dB).
2 Spia Power
Questa spia led si illumina in verde quando l'interruttore d'alimentazione
è messo su „on" e quando l'apparecchio è collegato alla rete di
corrente.
3 Spia Limit
Questa spia led si illumina in rosso quando il segnale d'ingresso della
sezione finale di potenza è troppo alto o quando è avvenuto un errore.
Un breve lampeggiare rosso del led indica i peak di segnale trattati dal
limiter.
Attenzione! Se il led dell'indicatore status si illumina
permanentemente in rosso, il sistema viene sovraccaricato. In
questo caso dovete ridurre il livello del segnale! Se invece il led
dell'indicatore status si illumina permanentemente in rosso senza
che sia presente un segnale, è avvenuto un errore.
4 Confi guration
Selettore per adattare il subwoofer attivo LINEAR in modo ottimo per
collegare altri prodotti della gamma LINEAR.
In questa posizione, scegliete le caratteristiche ottime per
collegare il subwoofer attivo LINEAR ad un diffusore attivo LINEAR.
Questa posizione invece viene selezionata se collegate due
subwoofer attivi LINEAR ad un diffusore attivo LINEAR. In questa
posizione vengono alzati i livelli delle due uscite Line Out Mid/High per
ottenere una bilanciata proporzione dei volumi dei subwoofer e del
satellite che compensa l'aumento del livello massimo di 6 dB risultando
dall'uso di due subwoofer attivi LINEAR.
5 X-Over Bass
Il selettore X-Over vi permette di scegliere la frequenza di separazione
del filtro divisore integrato nel subwoofer attivo LINEAR.
• L SUB 1200 A :110 Hz o 130 Hz
• L SUB 2000 A: 100 Hz o 120 Hz
La frequenza di separazione adatta varia a seconda delle caratteristiche
del locale e del programma.
6 Phase
Selettore di fase per a adattare il subwoofer attivo LINEAR alla fase dei
satelliti collegati (0°/180°). Se avete collegato satelliti LINEAR 5, mettete
il selettore su 0°. Se invece volete utilizzare altri diffusori, potrebbe
convenire girare la fase di 180°.
7 Line Out Mid/High L/R
Due uscite XLR, bilanciate elettronicamente, per collegare satelliti attivi.
8 Input L/R
Presa d'ingresso combo XLR/jack, bilanciata elettronicamente, per
collegare fonti di segnale.
9 Thru L/R
Uscita parallela per un bypass dei segnali d'ingresso (Input L/R).
