Protection différentielle de ligne IED REL 670
Mesure
Logique de comptage d'impulsions (GGIO)
La fonction logique de comptage d'impulsions
compte des impulsions binaires générées en
externe, par exemple des impulsions provenant
d'un compteur d'énergie externe, pour calculer des
consommations d'énergie. Les impulsions sont
saisies par le module d'entrées binaires puis lues
par la fonction de comptage d'impulsions. Une
valeur d'exploitation à l'échelle est disponible par
le biais du bus de poste. Le module d'entrées
binaires spécial, qui possède des capacités amélio-
rées de comptage d'impulsions, doit être com-
mandé pour cette fonctionnalité.

Fonctions de base des IED

Synchronisation de l'horloge
Utiliser le sélecteur de source de synchronisation
de l'horloge pour sélectionner une source com-
mune d'heure absolue pour l'IED si celui-ci fait
partie d'un système de de protection. Ceci rend
possible la comparaison d'évènements et de don-
nées de perturbations entre tous les IED dans un
système d'automatisation de poste.

Interface homme-machine

Deux tailles d'interface locale homme-machine
sont disponibles : petite et intermédiaire. La diffé-
rence principale entre ces deux unités réside dans
la taille de l'écran à cristaux liquides. Le petit
écran à cristaux liquides affiche quatre lignes et
l'écran de taille intermédiaire peut afficher un
schéma unifilaire avec jusqu'à 15 objets.
L'interface locale Homme-Machine est équipée
d'un écran à cristaux liquides qui peut afficher le
schéma unifilaire avec jusquà 15 objets.
L'interface locale Homme-Machine est simple et
intuitive : la façade est subdivisée en zones qui ont
chacune une fonctionnalité bien précise :
• Condition des LED de signalisation
• Les LED d'alarme comprennent 15 LED (6
rouges et 9 jaunes) avec une étiquette utilisa-
teur imprimable. Toutes les LED de signalisa-
tion sont configurables avec l'outil PCM600
• Ecran à cristaux liquides (LCD)
• Clavier avec des boutons-poussoirs pour le
contrôle et la navigation, un commutateur pour
la sélection entre le contrôle local et le contrôle
à distance et un bouton-poussoir de remise à
zéro
• Un port de communication RJ45 isolé
Guide de l'acheteur
Préconfigurée 1MRK 506 264-BFR

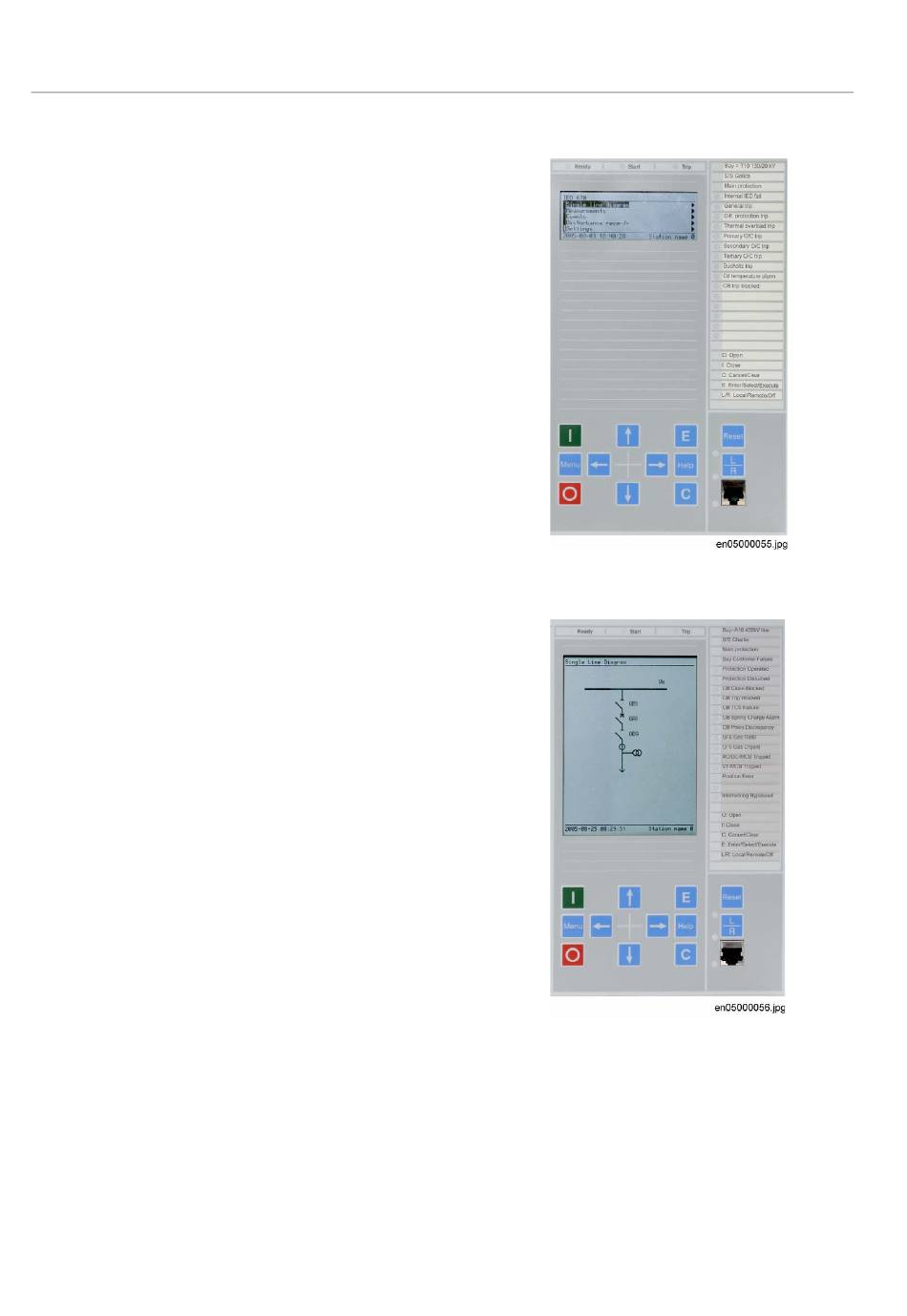

Figure 4: Petit graphique IHM
Figure 5: Graphique de taille intermédiaire IHM, 15
objets contrôlables

Communication du poste

Aperçu
Chaque IED comprend une interface de communi-
cation qui permet sa connexion à un ou plusieurs
systèmes ou équipements de poste électrique, par
le biais du jeu de barres d'automatisation du poste
Révision: F, Page 14
