2. SÉLECTION DU SITE D'INSTALLATION
2-1. Unité intérieure
ÉVITER:
● Les zones dans lesquelles il existe une possibilité de fuites
de gaz.
● Les endroits où il y a de grandes quantités de vapeurs
d'huile.
● L'exposition directe au soleil.
● Les emplacements proches de sources de chaleur qui
pourraient affecter les performances de l'unité.
● Les emplacements où l'air extérieur peut pénétrer
directement la pièce. Ceci peut provoquer de la
"condensation" sur les bouches de soufflage, entraînant une
vaporisation ou un égouttement.
● Les emplacements où la télécommande sera éclaboussée
d'eau ou affectée par la moiteur ou l'humidité.
● Installation de la télécommande derrière des rideaux ou des
meubles.
● Les emplacements où sont produites des émissions à haute
fréquence.
A FAIRE:
● Sélectionnez une position adéquate depuis laquelle tous les
ccoins de la pièce peuvent être climatisés uniformément.
● Sélectionnez un emplacement où le plafond est
suffisamment résistant pour supporter le poids de l'unité.
● Sélectionnez un emplacement où la canalisation et le tuyau
de purge ont le trajet le plus court vers l'unité extérieure.
● Un espace suffisant pour permettre aussi bien un bon
fonctionnement qu'une maintenance aisée, ainsi qu'une
circulation d'air libre autour de l'unité.
● Installez l'unité avec la différence d'élévation maximum
au-dessus ou en dessous de l'unité extérieure et avec une
longueur de canalisation totale (L) par rapport à l'unité
extérieure comme détaillé dans le manuel d'installation livré
avec l'unité extérieure.
● Laissez de l'espace pour la fixation de la télécommande à
environ 1 m du sol, dans une zone qui n'est pas soumise
aux rayons directs du soleil ni au passage d'air frais
provenant de l'unité intérieure.

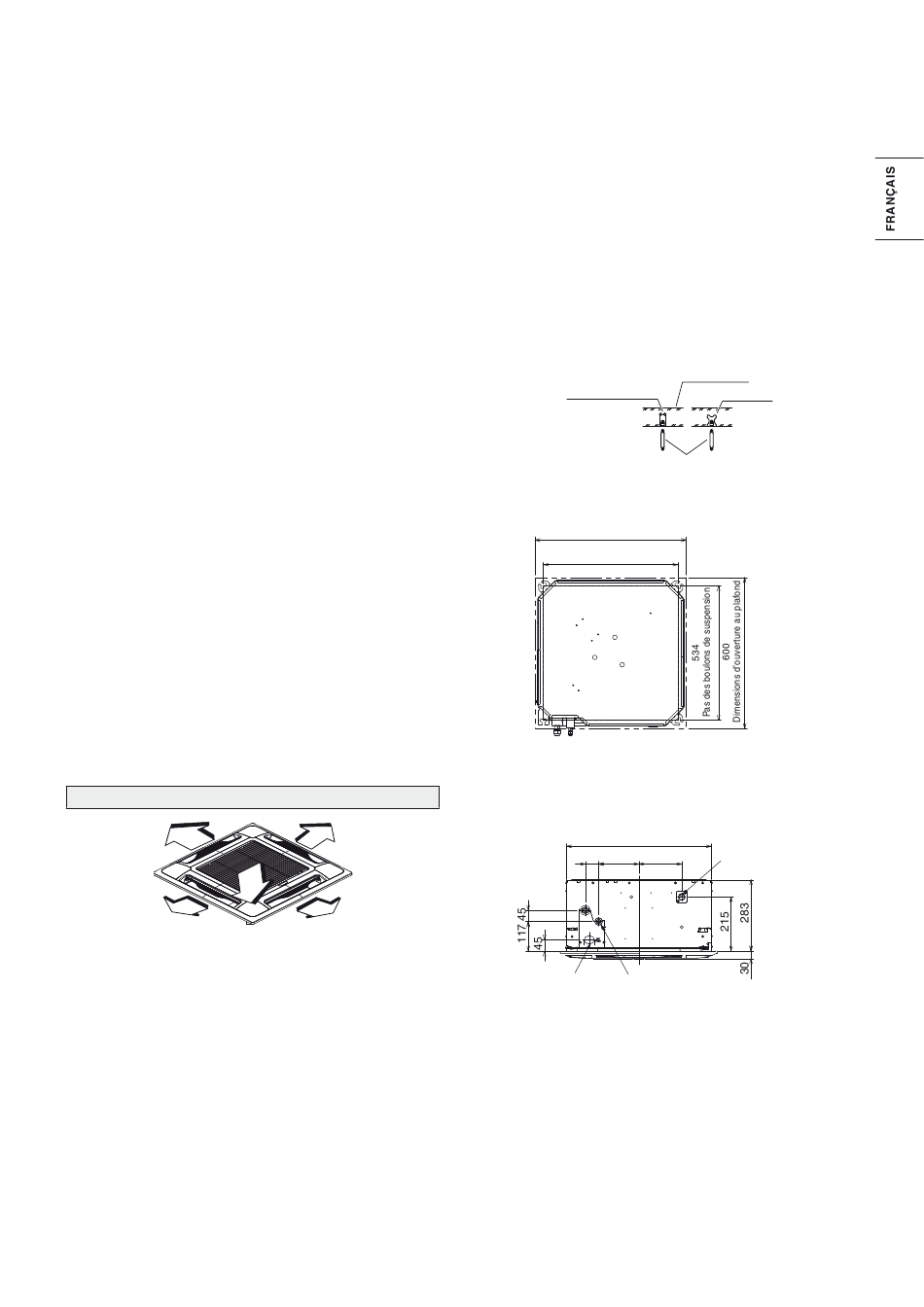

Cassette 4 voies 60 × 60
1 m
1 m
1 m
1 m
1 m
Fig. 2-1
25
3. COMMENT INSTALLER L'UNITÉ
INTÉRIEURE
■ Type cassette 4 voies 60 × 60 (Type Y1)
3-1. Préparation pour la suspension au plafond
Cette unité se sert d'une pompe de vidange. Utilisez un niveau
de charpentier pour vérifier que l'unité est à niveau.

3-2. Montage des boulons de suspension

(1) Fixer solidement les boulons de suspension au plafond en
procédant comme montré sur les schémas (Figs. 3-1 et
3-2), en les fixant à la structure de soutien du plafond
ou par toute autre méthode qui assure que l'unité sera
suspendue solidement et sans danger.
(2) Respecter le schéma pour faire des trous dans le plafond.
(Se reporter à la Fig. 3-2.)
Ancrage dans trou
Cheville dans trou
Boulon de suspension (M10 ou 3/8")
(fourniture sur site)
600
Dimensions d'ouverture au plafond
534
Pas des boulons de suspension
(3) Déterminer le pas des boulons de suspension en utilisant
le diagramme d'installation pleine échelle fourni. Le
diagramme montre la relation entre les positions de
raccord de suspension, l'unité et le panneau.
575
53 160 170
Orifice d'alimentation
Raccord de tube de
réfrigérant (tube de
liquide) ø6,35 (évasé)
3-3. Mise en place de l'unité dans le plafond
(1) Lors de la mise en place de l'unité dans le plafond,
déterminer le pas des boulons de suspension en utilisant
le diagramme d'installation pleine échelle fourni. (Fig. 3-4)
La canalisation et le câblage doivent être posés dans
le plafond lors de la suspension de l'unité. Si le plafond
est déjà construit, mettre la canalisation et le câblage en
position pour la connexion à l'unité avant de la placer dans
le plafond.
Béton
Insertion
Fig. 3-1
Unité: mm
Fig. 3-2
Orifice de raccordement
du tube de vidange (dia.
ext. ø26)
Unité: mm
Fig. 3-3
