4.1 Chute de tension au niveau du conducteur PE / résistance du
conducteur PE

Principes de mesure

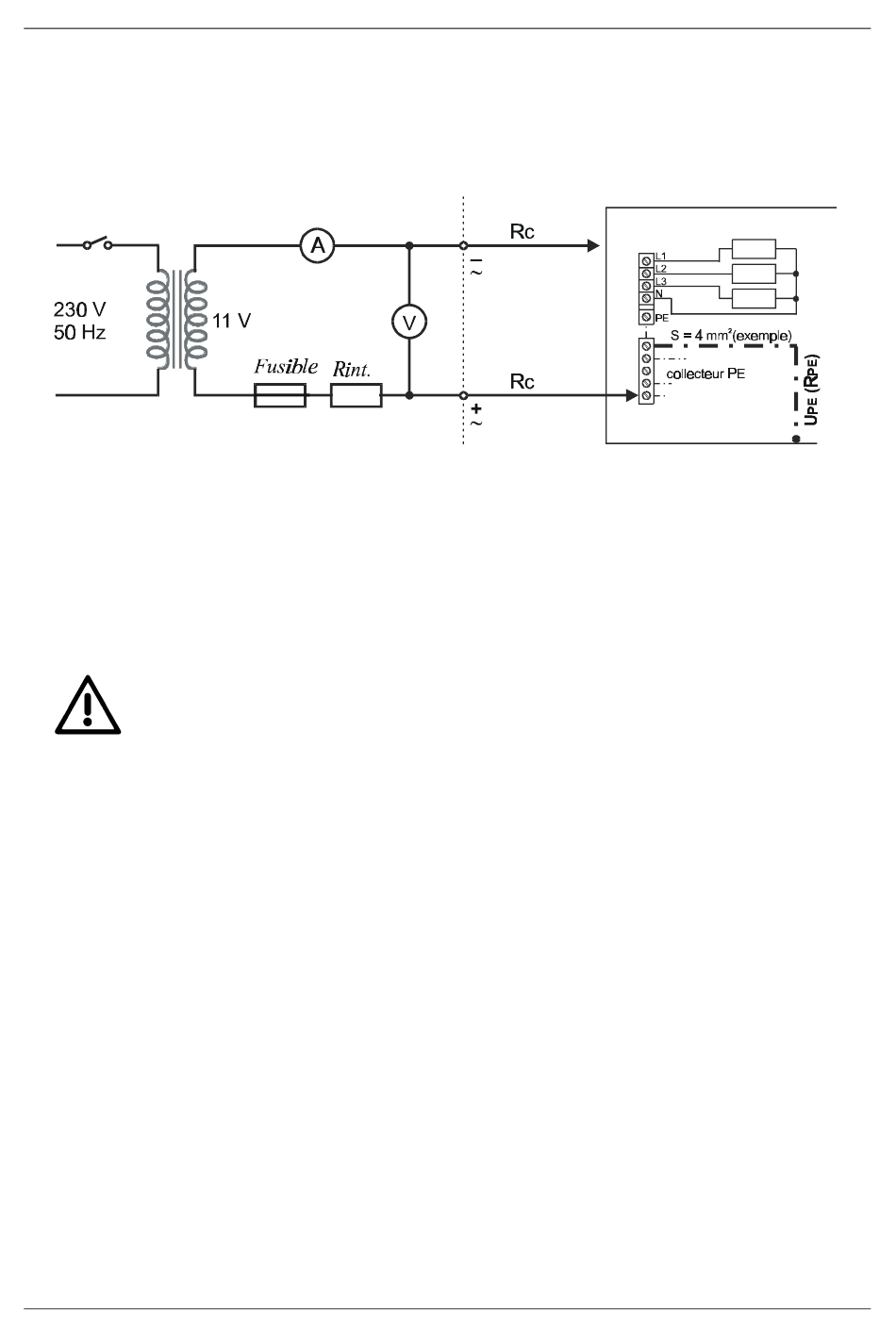

Fig. 06. Principes de mesure : chute de tension / résistance
Rc .......résistance du cordon de mesure
Le résultat de la mesure de chute de tension est exprimé en (V) et étalonné pour un
courant de test de 10 A.
Le résultat de la mesure de la résistance est exprimé en (Ω).
Attention !
• Veiller à ce que l'objet à tester ne soit plus connecté à la tension
d'alimentation.
• Ne pas connecter de tension externe aux bornes de mesure car cela
risque de faire fondre le fusible interne et d'endommager l'appareil
(celui-ci est protégé contre des surtensions externes pouvant
atteindre 250 V CA).
• Veiller à ce qu'il y ait un bon contact entre les pointes de touche
(crocodile) et l'objet à tester (avant d'effectuer le test, éliminer
l'oxydation ou la peinture se trouvant à la surface de l'objet à tester).
• Compenser la résistance des cordons de mesure avant d'effectuer le
test.
