Installation Du Pavé Tactile - Alienware m17 R2 Guide De Maintenance

5. Ouvrez le loquet et débranchez le câble du pavé tactile de ce dernier.
6. Soulevez le câble du pavé tactile pour le retirer de l'assemblage du repose-mains.
7. Retirez les quatre vis (M2x2,5) qui fixent le pavé tactile à l'assemblage du repose-mains.
8. Soulevez la tablette tactile pour la dégager de l'ensemble repose-mains.
Installation du pavé tactile
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'effectuer la procédure d'installation.
À propos de cette tâche

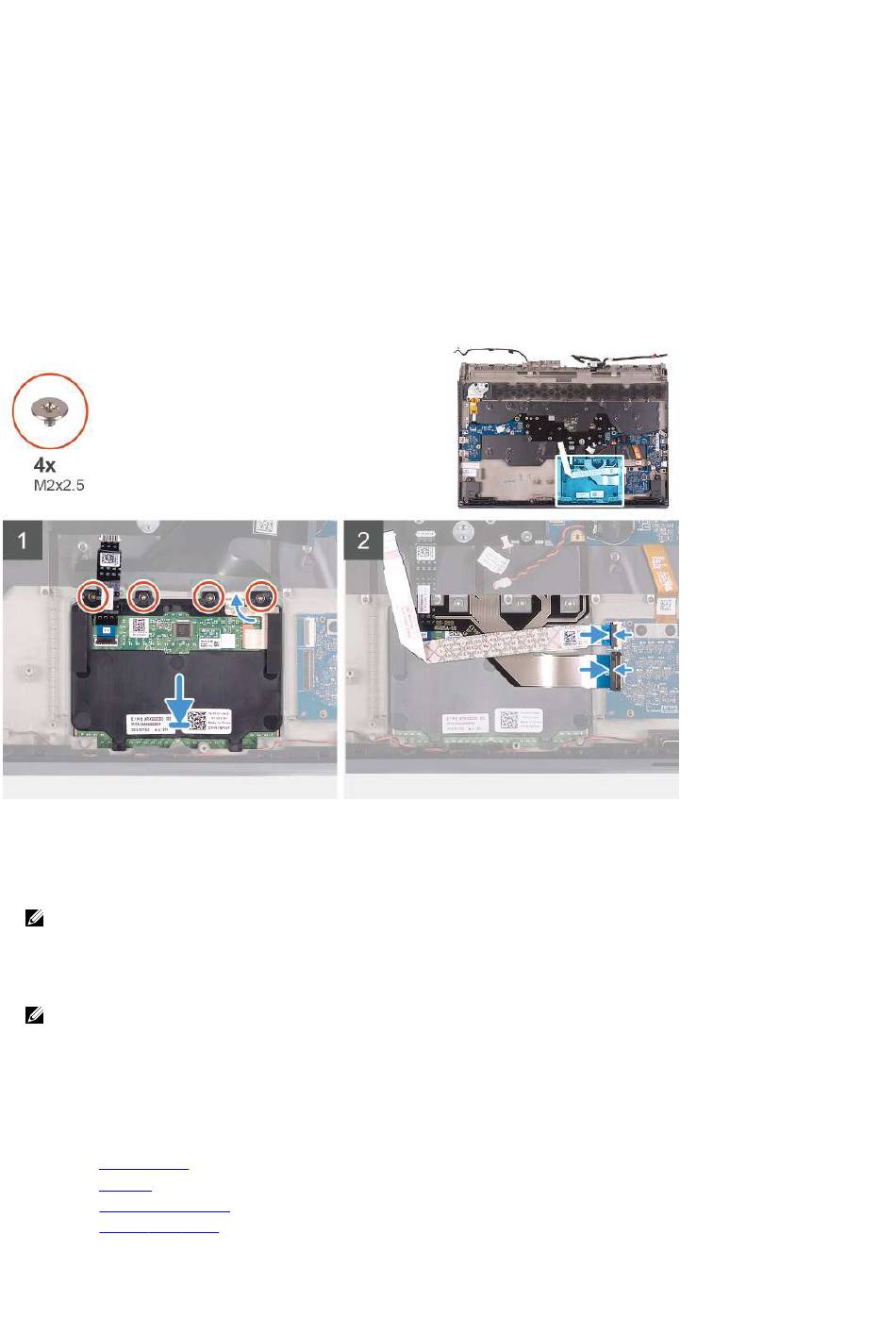

La figure suivante indique l'emplacement du pavé tactile et fournit une représentation visuelle de la procédure d'installation.
Étapes
1. Placez la tablette tactile dans son emplacement situé sur l'ensemble repose-mains.
REMARQUE : Retournez l'ordinateur et ouvrez l'écran. Assurez-vous que le pavé tactile est aligné uniformément sur les
quatre côtés.
2. Remettez en place les quatre vis (M2x2,5) qui fixent le pavé tactile à l'assemblage du repose-mains.
3. Connectez le pavé tactile au câble correspondant, puis fermez le loquet.
REMARQUE : Cette étape s'applique uniquement si le câble du pavé tactile n'est pas remis en place.
4. Dépliez le câble du clavier.
5. Branchez le câble du clavier sur la carte contrôleur du clavier et fermez le loquet.
6. Branchez le câble de la carte contrôleur du clavier sur celle-ci, puis fermez le loquet.
Étapes suivantes
1. Installez la carte système. (applicable uniquement si le câble du pavé tactile est remis en place)
2. Installez la batterie.
3. Installez le cache d'E/S
4. Installez le disque SSD 2230
arrière.
(le cas échéant).
51
