Étapes
1. Décollez le film Mylar qui recouvre la carte système.
2. Retirez la vis (M2x3) qui fixe le support de la carte sans fil à la carte d'E/S gauche.
3. Soulevez le support de la carte sans fil pour le retirer de la carte d'E/S gauche.
4. Déconnectez de la carte sans fil les câbles des antennes.
5. Retirez les deux vis (M2x3) qui fixent le câble de la carte d'E/S gauche à celle-ci et à la carte système.
6. Soulevez le câble de la carte d'E/S gauche pour le retirer de la carte d'E/S gauche et de la carte système.
7. Décollez les rubans adhésifs qui fixent les câbles d'antenne à la carte système et au ventilateur gauche.
8. Retirez la vis (M2x4,5) qui fixe la protection du connecteur M.2 à la carte système.
9. Retirez la protection du connecteur M.2 de la carte système.
10. Retirez les deux vis (M2x3) qui fixent le câble de la carte d'E/S droite à la carte d'E/S droite et à la carte système.
11. Soulevez le câble de la carte d'E/S droite pour le retirer de la carte d'E/S droite et de la carte système.
12. Déconnectez de la carte système le câble du port de l'adaptateur d'alimentation.
13. Déconnectez de la carte système le câble de la pile bouton.
14. Soulevez le loquet et débranchez de la carte système le câble de la carte contrôleur du clavier.
15. Soulevez le loquet et déconnectez le câble d'écran du connecteur de la carte système.
16. Débranchez le câble des capteurs gyroscopiques du connecteur situé sur la carte système.
17. Débranchez le câble de l'oculomètre Tobii du connecteur de la carte système.
REMARQUE : Cette étape s'applique uniquement aux ordinateurs fournis avec un oculomètre Tobii.
18. Soulevez le loquet et débranchez le câble du pavé tactile de ce dernier.
19. Retirez les quatre vis (M2,5x5) qui fixent les ventilateurs à l'assemblage du repose-mains.
20.Retirez les cinq vis (M2x3) qui fixent la carte système à l'assemblage du repose-mains.

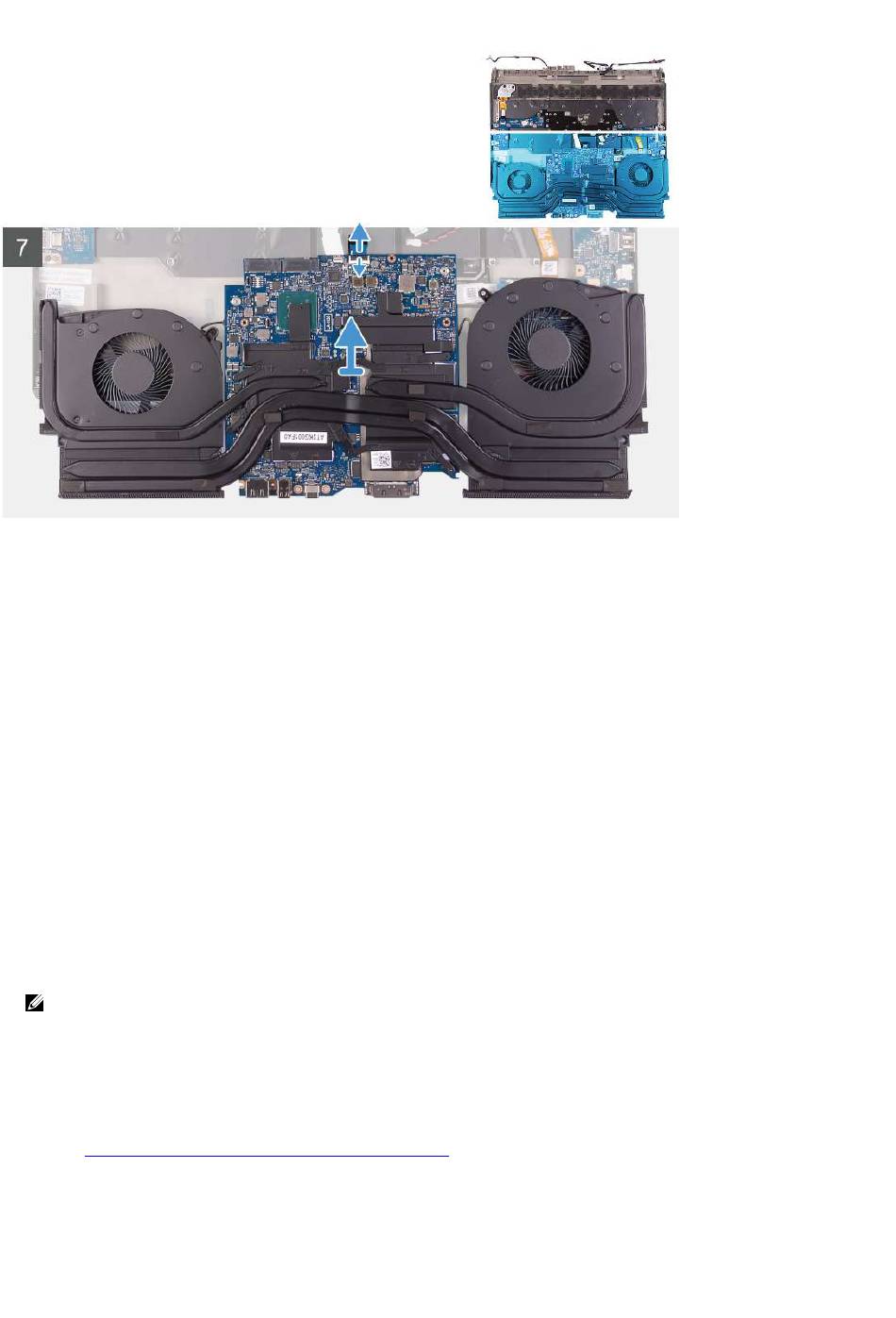

21. Soulevez la carte système pour la dégager de l'assemblage de repose-mains et retournez-la.
22.Soulevez le loquet et déconnectez de la carte système le câble du pavé tactile.
23.Retirez l'assemblage du ventilateur et du dissipateur de chaleur.
