REMARQUE : Pour les disques SSD PCIe et NVMe, une protection thermique est nécessaire pour assurer une dissipation
thermique optimale. Elle est installée sur l'ordinateur lorsque ces configurations sont commandées. Si ces configurations
sont installées après l'achat de l'ordinateur, contactez le support Dell pour acheter une protection thermique.
REMARQUE : Avant de remettre en place la carte M.2, notez que deux logements de carte M.2 sont présents sur
l'ordinateur. Pour :
•
le logement de carte gauche, les cartes PCIe, NVMe et SATA AHCI sont prises en charge ;
•
le logement de carte droit, seules les cartes PCIe et NVMe sont prises en charge.

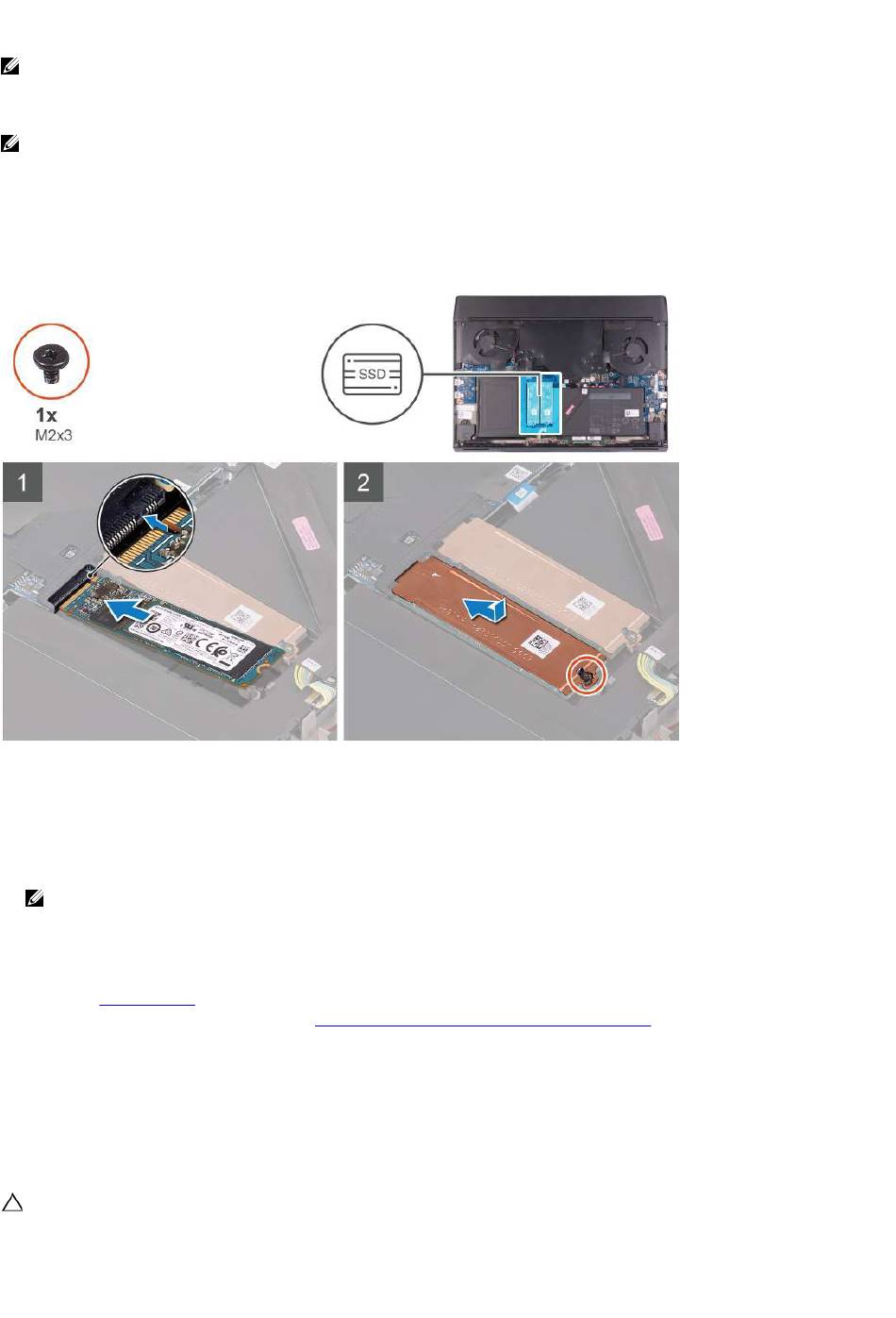

L'image suivante indique l'emplacement du disque SSD M.2 2280 et fournit une représentation visuelle de la procédure
d'installation.
Étapes
1. Alignez l'encoche du disque SSD M.2 2280 avec la languette du logement de carte M.2 sur la carte système.
2. Faites glisser le disque SSD M.2 2280 dans le logement de carte M.2 situé sur la carte système.
3. Faites glisser le trou de vis de la protection thermique M.2 et alignez-le avec le trou de vis de l'assemblage du repose-mains.
REMARQUE : Cette étape s'applique uniquement lors de l'installation d'une carte M.2 PCIe.
4. Remettez en place la vis (M2x3) qui fixe le disque SSD M.2 2280 sur l'ensemble repose-mains.
Étapes suivantes
1. Installez le
cache de
fond.
2. Suivez la procédure décrite dans la section
Pile bouton
Retrait de la pile bouton
Prérequis
PRÉCAUTION : Le retrait de la pile bouton réinitialise les paramètres du système BIOS aux valeurs d'usine. Avant de
retirer la pile bouton, il est recommandé de noter les paramètres du BIOS.
