Alienware m17 R2 Guide De Maintenance page 46

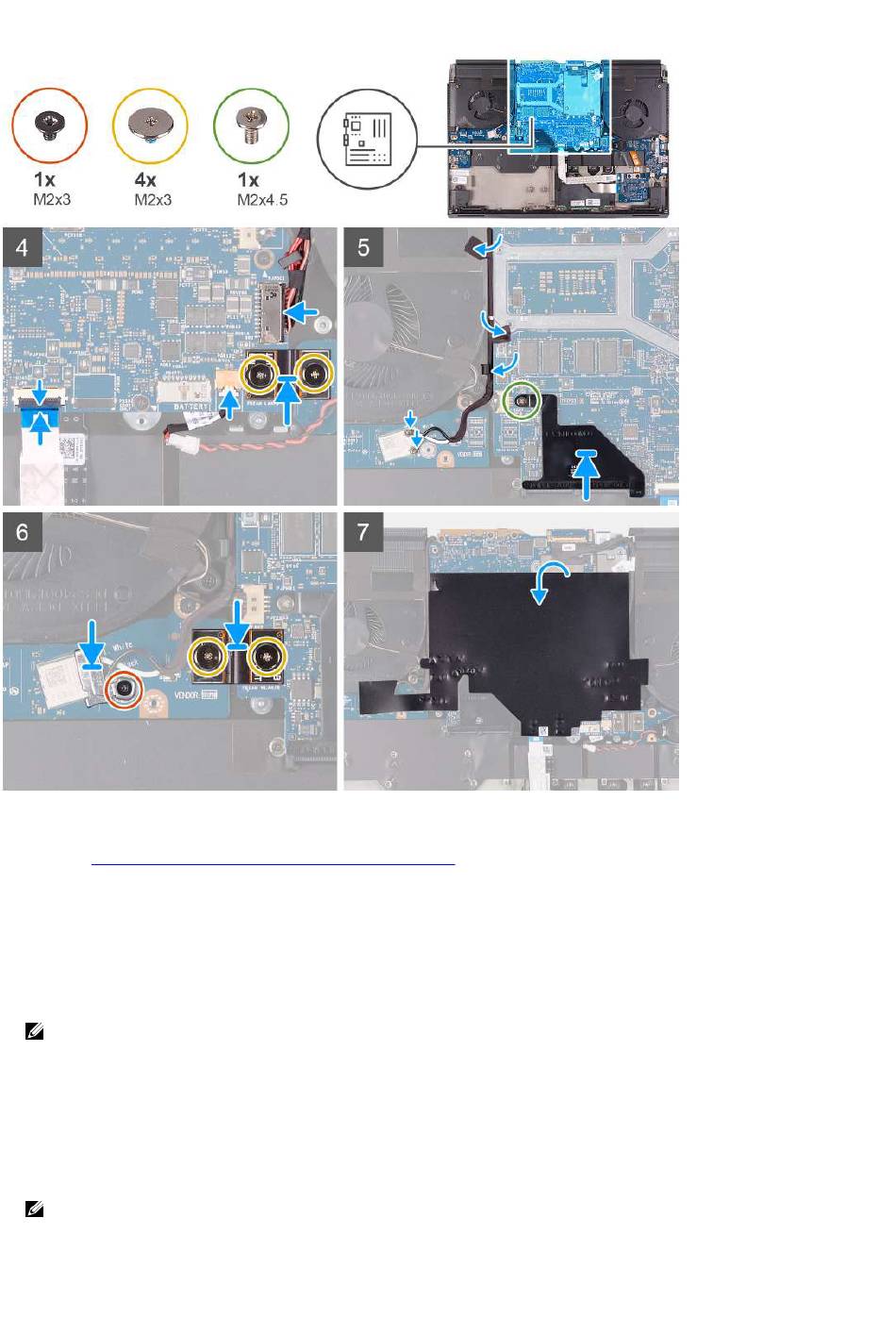

Étapes
1. Installez l'assemblage du ventilateur et du dissipateur de
2. Connectez le câble du pavé tactile à la carte système, puis fermez le loquet.
3. Retournez la carte système et placez-la sur l'assemblage du repose-mains.
4. Remettez en place les quatre vis (M2,5x5) qui fixent les ventilateurs à l'assemblage du repose-mains.
5. Remettez en place les cinq vis (M2x3) qui fixent la carte système à l'assemblage du repose-mains.
6. Connectez le pavé tactile au câble correspondant, puis fermez le loquet.
7. Branchez le câble de l'oculomètre Tobii sur le connecteur de la carte système.
REMARQUE : Cette étape s'applique uniquement aux ordinateurs fournis avec un oculomètre Tobii.
8. Branchez le câble des capteurs gyroscopiques sur le connecteur situé sur la carte système.
9. Branchez le câble d'écran sur le connecteur de la carte système et fermez le loquet.
10. Branchez le câble de la carte contrôleur du clavier sur la carte système et fermez le loquet.
11. Connectez le câble de la pile bouton à la carte système.
12. Connectez le câble du port de l'adaptateur d'alimentation à la carte système.
13. À l'aide des chevilles de positionnement, branchez le câble de la carte d'E/S droite sur cette carte et sur la carte système.
REMARQUE : Le câble de la carte d'E/S respecte la polarité. Pour éviter d'endommager l'ordinateur, assurez-vous que
l'extrémité UMT de la carte mère est connectée à la carte système.
46
chaleur.
