À propos de cette tâche
REMARQUE : Cette procédure ne s'applique qu'aux ordinateurs fournis avec un disque SSD M.2 2280 installé.
REMARQUE : Selon la configuration commandée, jusqu'à deux cartes M.2 peuvent être installées sur l'ordinateur.
Configurations de cartes prises en charge par emplacement M.2 :
•
Disque SSD M.2 2230 + support de montage 2230
•
Disque SSD M.2 2280

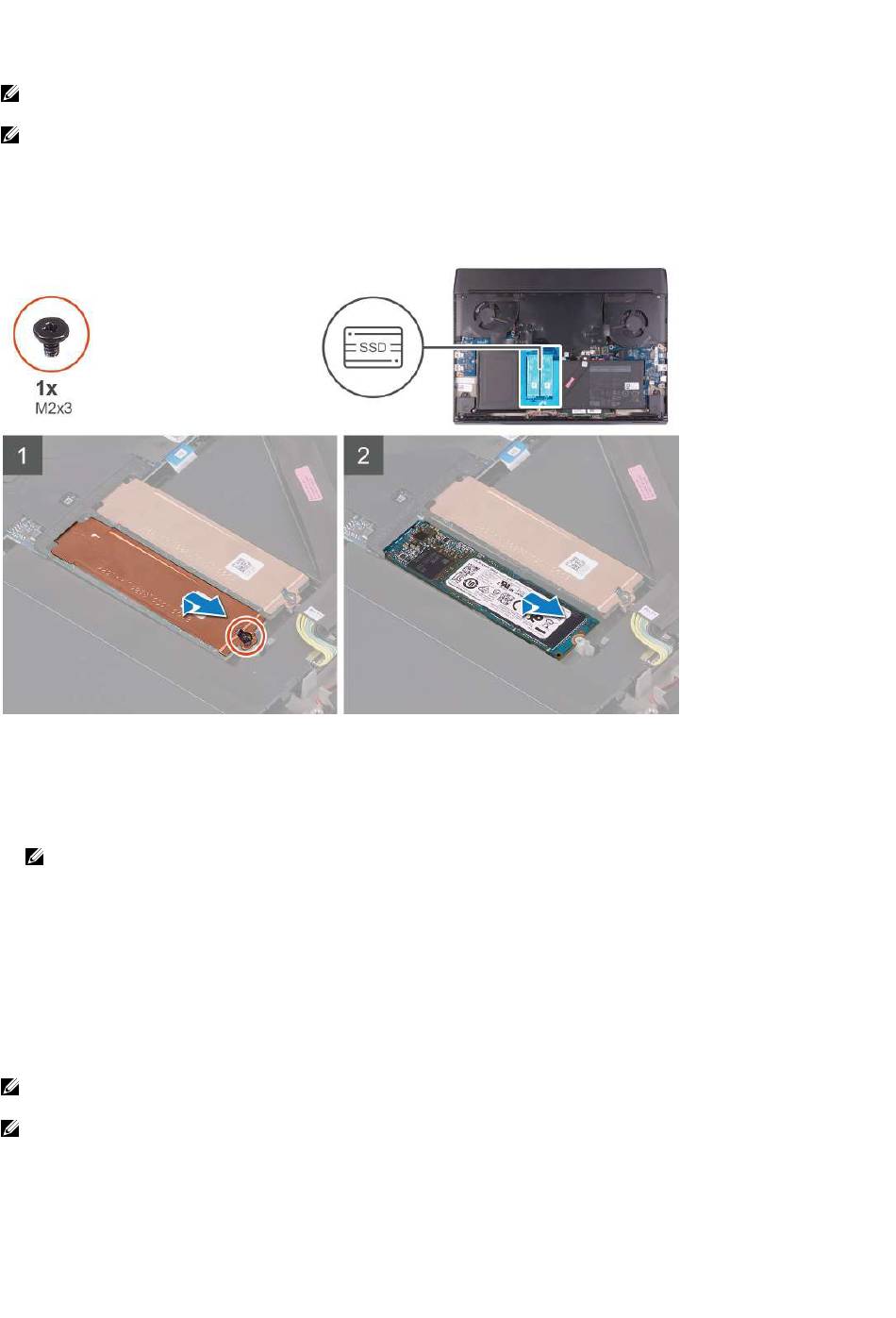

L'image suivante indique l'emplacement du disque SSD M.2 2280 et fournit une représentation visuelle de la procédure de retrait.
Étapes
1. Retirez la vis (M2x3) qui fixe la protection thermique M.2 à l'assemblage du repose-mains.
2. Soulevez la protection thermique M.2 2280 pour la retirer du disque SSD M.2 2280.
REMARQUE : Seules les cartes M.2 PCIe sont équipées d'une protection thermique.
3. Faites glisser le disque SSD M.2 2280 et retirez-le du logement de carte M.2 situé sur la carte système.
Installation du disque SSD M.2 2280
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'effectuer la procédure d'installation.
À propos de cette tâche
REMARQUE : Cette procédure s'applique si vous installez un disque SSD M.2 2280.
REMARQUE : Selon la configuration commandée, jusqu'à deux cartes M.2 peuvent être installées sur l'ordinateur.
Configurations de cartes prises en charge par emplacement M.2 :
•
Disque SSD M.2 2230 + support de montage 2230
•
Disque SSD M.2 2280
