3.2.3 Installazione della cabina doccia

La cabina doccia va sempre collocata su una
superficie piana che deve essere priva di irregolarità
anche nei punti di commettitura con altre sezioni di pavimento.
Assicurarsi che la parte posteriore della cabina
doccia sia sempre accessibile per scopi di manutenzione.

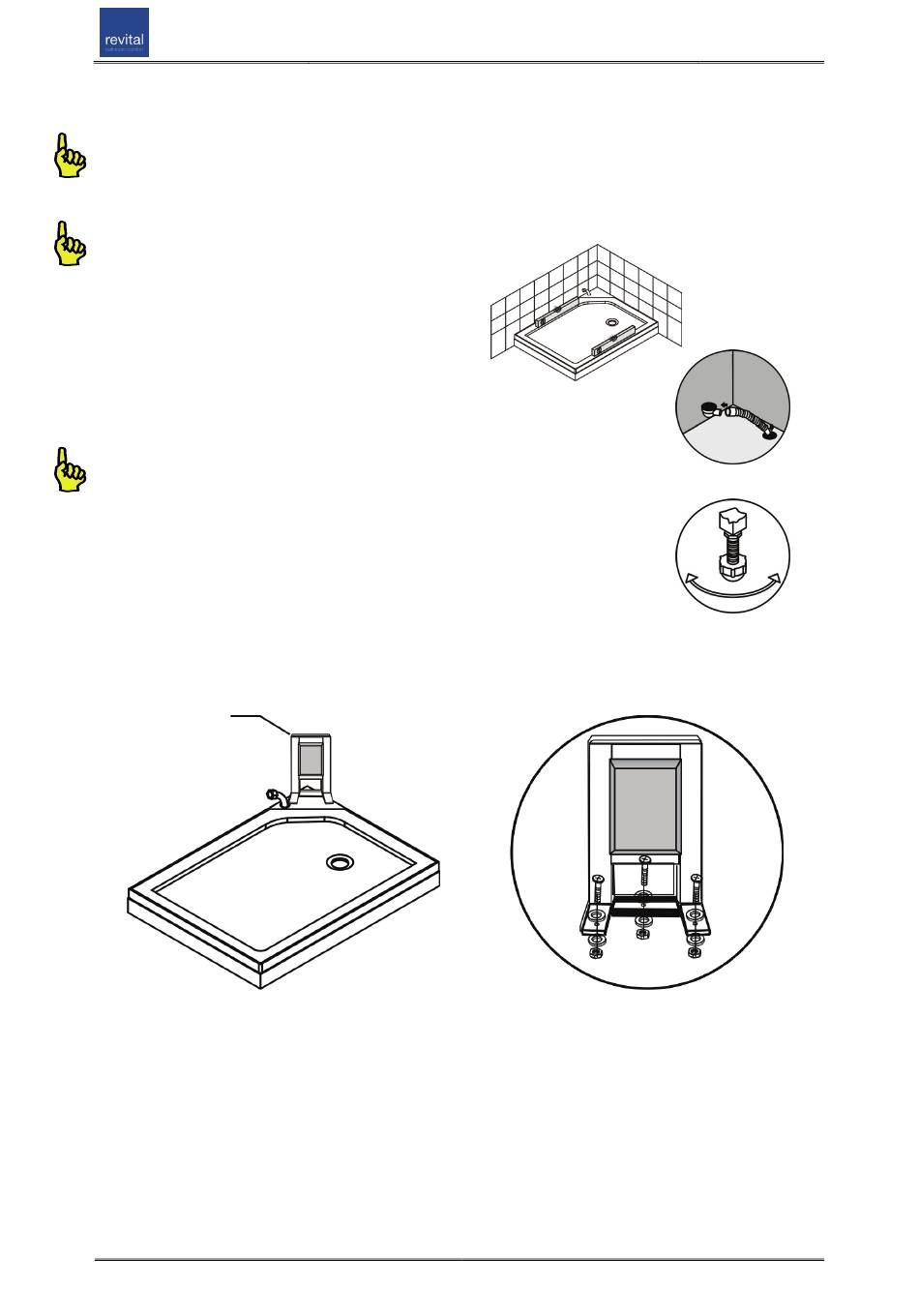

1. Installare il piatto doccia.
– Livellare il piatto doccia nel punto
in cui viene installato (vedi il Disegno 1-1).
– Collegare il tubo flessibile fra il sifone e
ed il pozzetto dello scarico idrico nel pavimento (vedi il Disegno 1-2).
Accertarsi che l'acqua possa scorrere liberamente.
In caso contrario, orientare il sifone nella direzione richiesta.
Avvitare a fondo la ghiera ed il bullone dei
–
piedini di sostegno dopo la regolazione (vedi il Disegno 1-3).
2. Montare il quadro elettrico sul piatto doccia.
– Posizionareil supporto del quadro elettrico (vedi il Disegno 2-1).
– Fissare saldamente il supporto ed il quadro elettrico,
al piatto doccia, utilizzando i bulloni e i dadi M4 x 20 (vedi il Disegno 2-2).
Quadro elettrico
3-7 Installazione
Disegno 2-1
R-SN-1209 & R-SN-1210
Disegno 1-1
Disegno 1-2
Disegno 1-3
Disegno 2-2
