5. Montieren Sie das Duschdach auf der Duschkabine.
Setzen Sie das Duschdach auf (siehe Zeichnung 5-1).
–
Achten Sie darauf, dass die Duschwände gut mit dem Duschdach abschließen.
– Befestigen Sie das Duschdach an den festen Glaswänden
mit Schrauben der Größe M4 x 20 mm und Muttern (einschließlich
der Transparentbuchsen, Dichtringe und Endkappen) (siehe Zeichnung 5-2).
– Befestigen Sie das Duschdach an der Rückwand und den Seitenwänden mit Schrauben der
Größe M4 x 20 mm sowie mit Muttern und Unterlegscheiben (siehe Zeichnung 5-3).
Verwenden Sie an beiden Seiten Ringe zwischen den Bolzen und den Muttern.

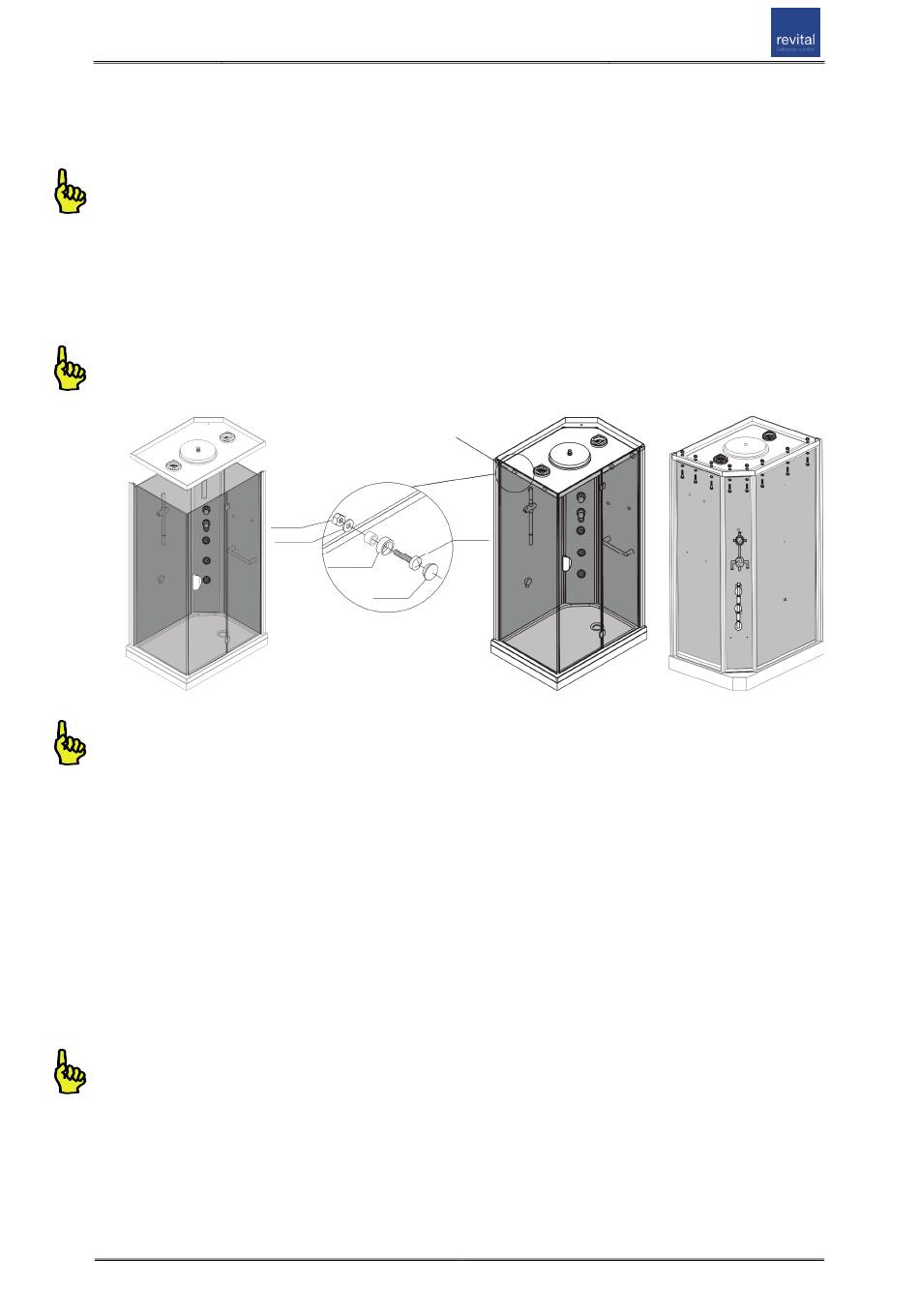

Zeichnung 5-1
Überprüfen Sie beim Anziehen der Bolzen und Muttern,
ob die Duschwände richtig zueinander ausgerichtet sind.
6. Montieren Sie den Sitz an der Glasrückwand.
– Befestigen Sie den Sitz mit den beiden im Lieferumfang
enthaltenen Bolzen an der Glasrückwand (siehe Zeichnung 6-1).
Markieren Sie die Fußbefestigung, indem Sie diese
–
mit einem Bleistift abzeichnen (siehe Zeichnung 6-2).
Nehmen Sie den Sitz dann wieder ab.
–
– Bohren Sie mit Hilfe einer selbstschneidenden Schraube der Größe 4,2 x 16 mm
in die Mitte der Markierung ein Loch in die Duschwanne (siehe Zeichnung 6-2).
Dichten Sie das Bohrloch sorgfältig ab,
bevor Sie die aufragende Muffe anbringen.
– Legen Sie den Kunststoff-Dichtungsring
auf die Markierung (siehe Zeichnung 6-2).
05-11-2012
Bohrloch,Ø 5 mm
M4
x 20 mm
Ø 4mm
Dichtring
Endkappe
Zeichnung 5-2
M4
Schrauben M4 x 20 mm mit
Muttern und Unterlegscheiben
Zeichnung 5-3
