Opération
Pulvérisateur sans air M5 et L10
- Pour la pulvérisation de peintures et revêtements architecturaux avec un appareil mobile -
Brevet US No 1184US3
Modèles:
Magnum M5 (24M623) - Série A
Pression de service maximum: 207 bar, 21 MPa (3000 PSI)
Comprenant:
1.02 lpm (0.27 gpm) Stand de montage du pulvérisateur
Pistolet SG3 - Manuel 312830
0.635 cm (1/4 in) x 7.5 m (25 ft) Flexible de
Magnum L10 (24M624) - Série A
Pression de service maximum: 207 bar, 21 MPa (3000 PSI)
Comprenant:
1.17 lpm (0.31 gpm) Pulvérisateur monté sur chariot
Pistolet SG3- Manuel 312830
0.635 cm (1/4 in.) x 15 m (50 ft) Flexible de
Consignes de sécurité importantes
Lire tous les avertissements et les instructions
de ce manuel. Conservez ces instructions.
Magnum M5
(24M623)
- Ne pas utiliser dans des atmosphères explosives -
Utiliser seulement des produits à base d'eau ou de
solvants. Ne pas utiliser de produits dont le point éclair
est inférieur à 100 F (38 C). Pour plus d'informations
sur votre équipement, demander la FDS à votre
distributeur ou revendeur.

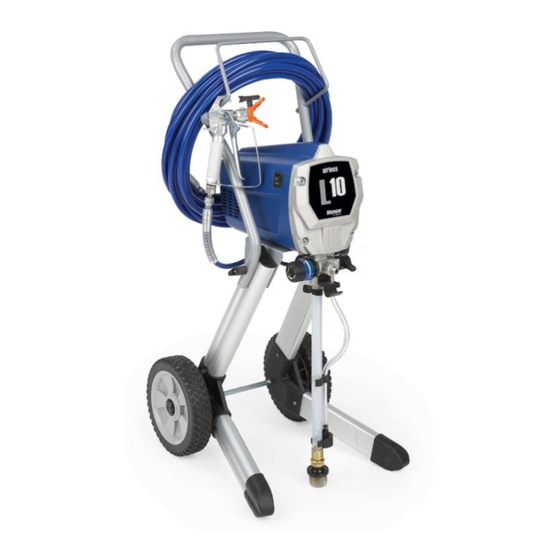

Magnum L10
(24M624)
3A2355A
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour Graco Magnum M5

  • Page 1 - Ne pas utiliser dans des atmosphères explosives - Brevet US No 1184US3 Modèles: Magnum M5 (24M623) - Série A Utiliser seulement des produits à base d'eau ou de Pression de service maximum: 207 bar, 21 MPa (3000 PSI) solvants. Ne pas utiliser de produits dont le point éclair Comprenant: est inférieur à...
  • Page 2: Table Des Matières

    Réglage de Pression ..... 15 Graco Standard Warranty ....26 Démarrage Avec les Techniques de Base .
  • Page 3: Avertissements

    Avertissements Avertissements Les avertissements suivants sont pour la configuration, utilisation, mise à la terre, l'entretien et la réparation de cet équipement. Le symbole du point d'exclamation vous indique un avertissement général et les symboles de danger se référer à des risques spécifiques à...
  • Page 4 Avertissements MISES EN GARDE WARNING WARNING WARNING WARNING INCENDIE ET D'EXPLOSION Les vapeurs inflammables de solvant et de peinture sur le lieu de travail peuvent prendre feu ou exploser. Pour prévenir un incendie ou une explosion : • N'utilisez à base d'eau minérale ou de l'esprit des matériaux de type avec un point d'éclair supérieur à 38 ° C (100 ° F). Ne pas utiliser avec des matières inflammables.
  • Page 5 Avertissements MISES EN GARDE WARNING WARNING WARNING WARNING DANGERS PRESENTES PAR LES FLUIDES OU VAPEURS TOXIQUES Les fluides ou vapeurs toxiques peuvent causer de graves blessures ou entraîner la mort en cas d'éclaboussures dans les yeux ou sur la peau, en cas d’inhalation ou d’ingestion. •...
  • Page 6: Mise À La Terre

    Mise à la Terre Mise à la Terre Rallonges recommandées: •15 m (50 ft) 1.0 mm •30 m (100 ft) 1.5 mm 1. Ce pulvérisateur nécessite 220-240 VAC, 50/60 Hz •50 m (164 ft) 2.5 mm 10A circuit avec une prise de terre. Ne jamais utiliser une prise murale qui n'est pas fondée.
  • Page 7: Identification Des Composants (Magnum M5)

    Identification des Composants (Magnum M5) Identification des Composants (Magnum M5) ti15963a P Pistolet pulvérisateur sans air SG3 A Moteur électrique (enceinte intérieure) Q Garde-buse B Commutateur marche-arrêt R Buse réversible C Bouton de régulation de pression S Verrou de sûreté gâchette D Raccord de sortie produit de la pompe T Raccord d’entrée produit du pistolet...
  • Page 8: Identification Des Composants (Magnum L10)

    Identification des Composants (Magnum L10) Identification des Composants (Magnum L10) ti15964a A Moteur électrique (enceinte intérieure) P Pistolet pulvérisateur sans air SG3 B Commutateur marche-arrêt Q Garde-buse C Bouton de régulation de pression R Buse réversible D Raccord de sortie produit de la pompe S Verrou de sûreté...
  • Page 9: Procédure De Décompression

    Procédure de Décompression Procédure de Décompression 4. Tourner le bouton de régulation de pression vers la gauche (pression minimale). 1. Mettre le bouton marche-arrêt sur ARRÊT. ti2020a 5. Actionner le pistolet en le tenant dans un seau pour ti2018a relâcher la pression dans le flexible. 2.
  • Page 10: Installation

    Installation Installation Monter la buse et la garde sur 1. Mettre le bouton marche-arrêt sur ARRÊT. 1. Verrouiller la gâchette. ti2018a 2. Brancher une extrémité du flexible produit mis à la terre sur le pistolet SG3. Serrer avec une clé. ti8908a 2.
  • Page 11: Buses Débouchage

    Installation Buses Débouchage 3. But pistolet à la pièce de ferraille ou en carton. 4. Verrouillage de la gâchette de déblocage. Appuyer sur la gâchette pour déboucher la buse. Pour éviter les éclaboussures de liquide: • Ne tirez jamais sur la gâchette du pistolet quand la poignée en forme de flèche est entre pulvérisation ti8909a et désengorger les postes.
  • Page 12: Amorçage

    Amorçage Amorçage 5. Appuyez sur le bouton amorçage de la pompe à deux reprises. Pour expulser le fluide de stockage et remplir la pompe et le flexible de peinture. Avant d'amorçage du pulvérisateur, suivez la procédure ti15972a de nettoyage, les étapes 1-6, page 16. 6.
  • Page 13: Choix De La Buse Adéquate

    Choix de la Buse Adéquate Choix de la Buse Adéquate Diamètre de l’orifice • Utiliser un orifice de buse de petite taille si le produit est fluide. • La peinture doit être atomisée (distribution uniforme, • Les buses s’usent et leur diamètre intérieur pas d’espacement ni bordures).
  • Page 14: Numéro De Buse

    Choix de la Buse Adéquate Numéro de Buse Les trois derniers chiffres du numéro (exemple 262413) indiquent le diamètre de l’orifice et la largeur du jet quand le pistolet est à 30,5 cm (12 in.) de la surface à peindre. Tableau de Sélection des Buses Réversibles Largeur du jet à...
  • Page 15: Techniques De Pulvérisation

    Techniques de Pulvérisation Techniques de Pulvérisation Démarrage Avec les Techniques de Base Tenir le pistolet à 30 cm (12 in.) de la surface et Le moteur ne fonctionne que lorsque le pistolet est perpendiculairement à celle-ci. Peindre en basculant le actionné.
  • Page 16: Nettoyage

    Nettoyage Nettoyage 5. Pendant que la pompe fonctionne, déverrouiller la gâchette. Actionner le pistolet en le tenant dans un seau de peinture. Mettre la vanne Amorçage/Pulvérisation sur PULVERISATION. Continuer à actionner le pistolet jusqu’à ce le fluide 1. Verrouiller la gâchette du pistolet. de rinçage s’écoule du pistolet.
  • Page 17: Nettoyage Du Filtre Du Pistolet Sg3

    Nettoyage Nettoyage du Filtre du 3. Enlever le filtre et le nettoyer dans un solvant compatible. Pistolet SG3 Décompression, page 7. ti2055a 1. Verrouiller la gâchette du pistolet. Ne jamais faire tremper tout le pistolet dans du solvant. Une immersion prolongée dans du solvant risque d’endommager les joints.
  • Page 18: Remplissage Du Pulvérisateur En Fluide De Stockage

    Nettoyage Remplissage du Pulvérisateur 4. Mettre le bouton marche-arrêt sur MARCHE. en Fluide de Stockage ti2028a1 Toujours pomper le fluide de stockage et le faire 5. Mettre la flèche sur le pulvérisateur en face du traverser les circuits de pompage après un nettoyage. Si symbole représentant un rouleau sur le bouton de de l’eau reste dans le pulvérisateur, elle le corrodera et régulation de pression.
  • Page 19: Dépannage

    Vanne d’amorçage/de pulvérisation Nettoyer/remplacer le tuyau de vidange si nécessaire. Rincer soigneusement après bouchée. Retourner le pulvérisateur à un centre d’entretien tout travail de peinture. Graco/M agréé si la vanne de vidange est AGNUM • Ne pas entreposer dans l’eau. bouchée.
  • Page 20 Contrôler si l’isolation ou des fils sont rompus. endommagé. Remplacer le cordon électrique s’il est endommagé. Moteur ou régulation endommagé. Retourner le pulvérisateur à un centre d’entretien Graco agréé. Peinture gelée ou durcie dans la Débrancher le pulvérisateur de la prise électrique.
  • Page 21 Si la pompe continue à fonctionner, c’est que les clapets sont peut-être usés. Retourner le pulvérisateur à un centre d’entretien Graco/M agréé. AGNUM Filtre produit InstaClean encrassé. Nettoyer ou remplacer le filtre produit InstaClean.
  • Page 22 Remplacer le cordon électrique s’il est endommagé. le pulvérisateur est branché sur Moteur ou régulation endommagé. Retourner le pulvérisateur à un centre d’entretien une prise et est mis en marche. Graco/M agréé. AGNUM Le jet varie considérablement Bouton de régulation de pression Retourner le pulvérisateur à...
  • Page 23: Maintenance

    Lorsque la pompe porte, la peinture commence à fuir à l'extérieur de la pompe. Remplacer la pompe au premier signe d'une fuite ou des dommages supplémentaires pourraient se produire. Des kits de réparations pour clapets sont disponibles dans les centres d’entretien agréés de Graco/M AGNUM 3A2355A...
  • Page 24: Caractéristiques Techniques

    Caractéristiques Techniques Caractéristiques Techniques Pression de service produit maximum - pulvérisateur 207 bar, 21 MPa (3000 psi) Entrée du pulvérisateur Filetage interne 3/4 in. (tuyau d’arrosage standard) Sprayer outlet size Filetage externe 1/4 npsm Sortie du pulvérisateur 1/2 hp 4.5 Amp 5/8 hp 4.5 Amp Poids du pulvérisateur seul 6.1 kg (13.3 lb)
  • Page 25: Notes

    Notes Notes 3A2355A...
  • Page 26: Graco Standard Warranty

    Graco distributor to the original purchaser for use. With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective.
