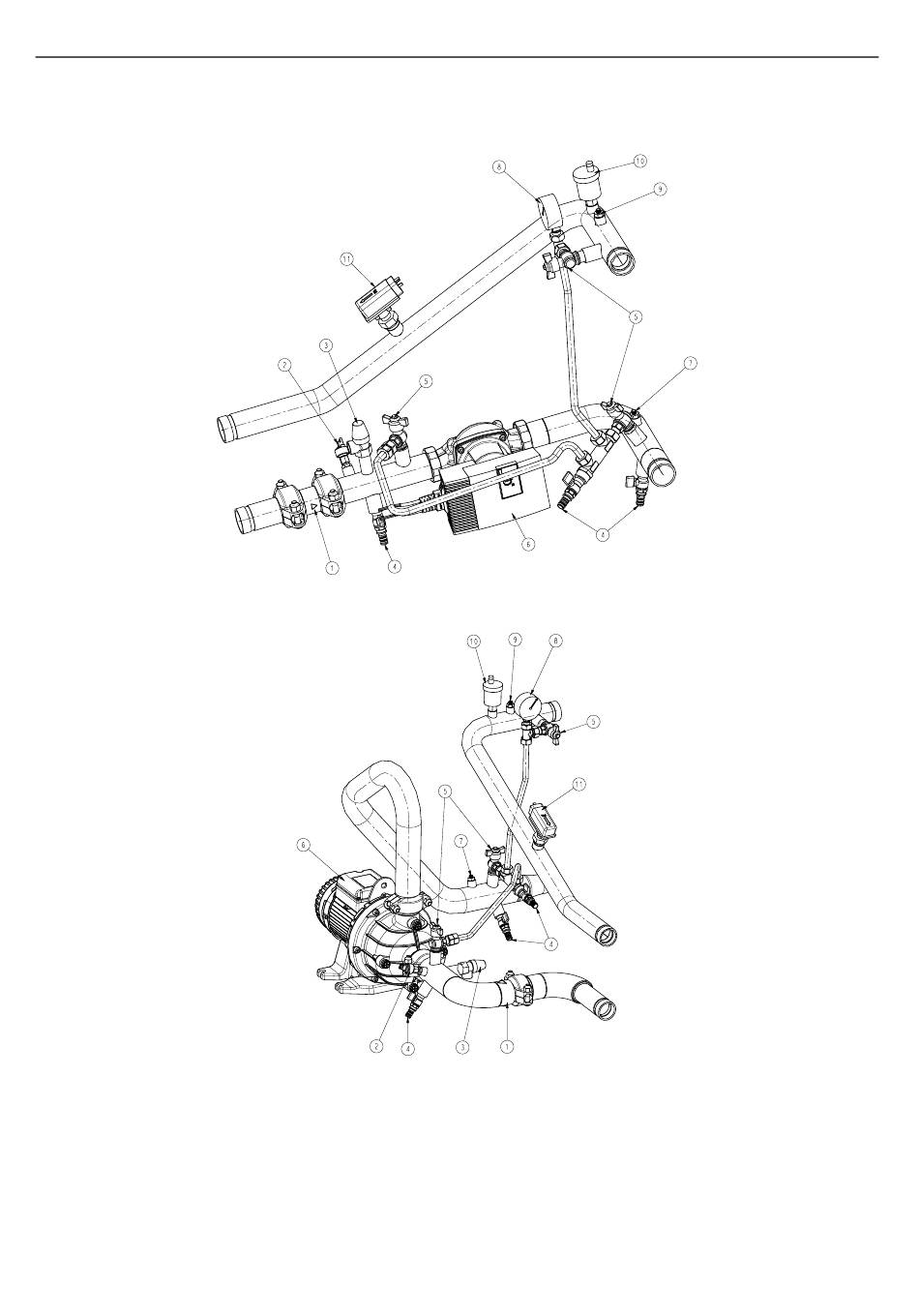

8 - RACCORDEMENTS HYDRAULIQUES
Légende
Composants du module hydraulique et de l'unité
1
Filtre à tamis Victaulic
2
Capteur de pression
Remarque : donne des informations de pression relatives à la pompe d'aspiration
(voir manuel d'installation)
3
Soupape de décharge
4
Vanne de purge d'eau
Remarque : Une seconde vanne est située sur la colonisation de sortie de
l'échangeur thermique
5
Vanne d'arrêt
6
Pompe à pression disponible
26
Module hydraulique - 61AF
61AF 030-035
61AF 045-105
7
Sonde de température, entrée échangeur à plaques brasées
Remarque : Fournit des informations de température d'entrée (voir manuel
d'installation)
8
Manomètre
Remarque : Permet de mesurer la pression d'aspiration et la pression de
refoulement de la pompe ainsi que la pression à la sortie de l'échangeur thermique
9
Sonde de température, sortie de l'échangeur à plaques brasées
Remarque : donne des informations sur la température de sortie de l'échangeur
thermique (voir manuel d'installation)
10 Purgeur automatique
11
Détecteur de débit
