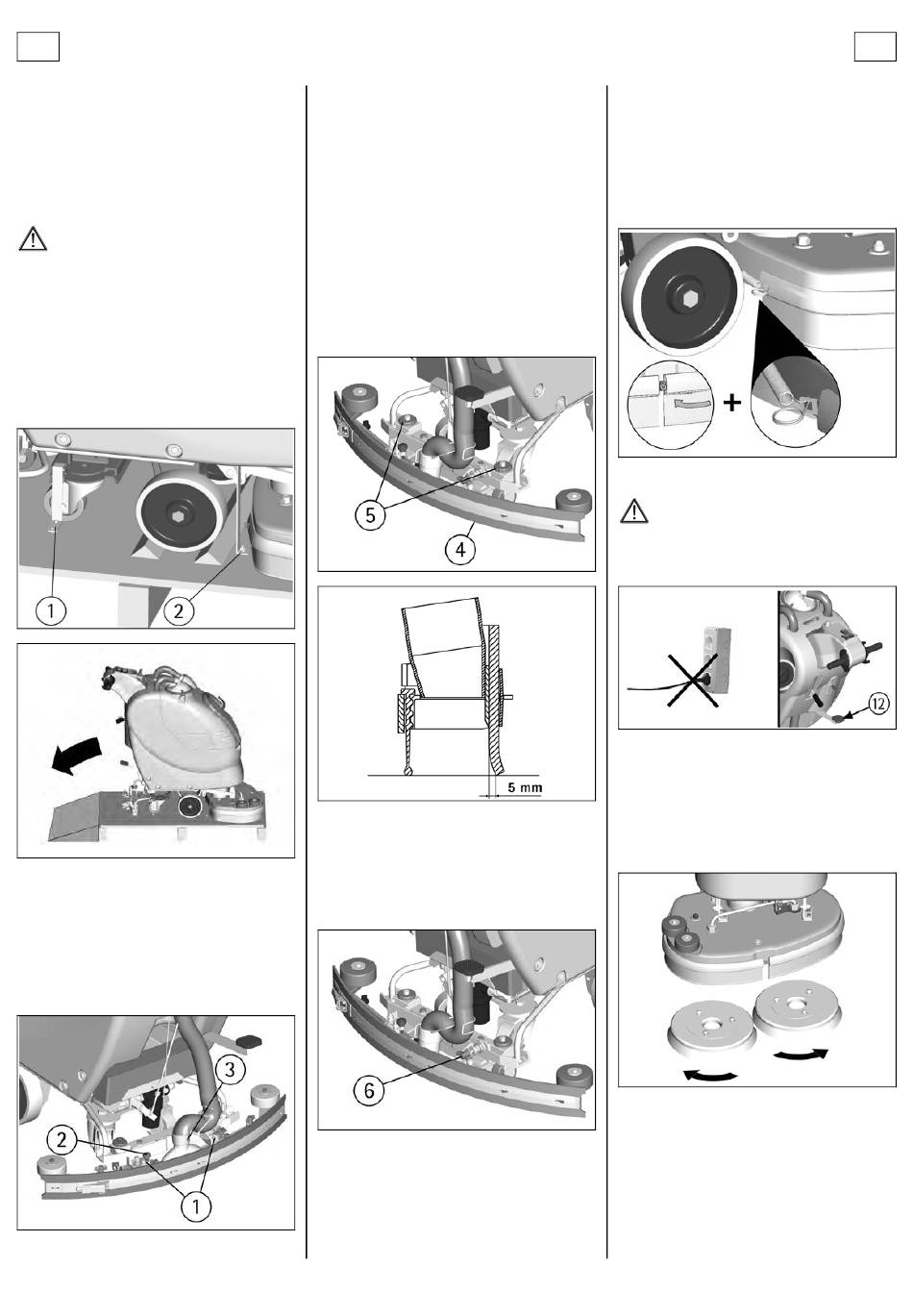

VOR DEM GEBRAUCH

BEFÖRDERUNG DER VERPACKTEN MASCHINE
Die Maschine wird auf einer Holzpalette geliefert
und ist für die Beförderung von Gabelstapler vorge-
sehen. Das Gesamtgewicht beträgt 111 kg.
Die Verpackungsmasse sind:
Basis: 118 cm x 67 cm
Höhe: 119 cm
ACHTUNG:
Nicht mehr als zwei Verpackungen übereinander
stellen.

AUSPACKEN DER MASCHINE

1. Äussere Verpackung entfernen.
2. Befestigungsmetallbügel (1+2) entfernen.
3. Die Maschine rückwärts von der Palette ziehen,
wie in der Figur angegeben ist, in dem heftige Schlä-
ge auf die mechanischen Teile zu vermeiden sind.
4. Die Palette für eventuelle Notwendigkeiten auf-
bewahren.

MONTAGE SAUGFUSS

Mit gesenkter Saugfusshalterung, die zwei Gewinde-
bolzen (1), die sich auf der oberen Seite des Saugfuss
befinden, in die Schlitze der Halterung gleiten lassen.
Den Saugfuss durch Rechtsdrehung des Hebels (2)
blockieren.
Den Saugfußschlauch (3) in die Schlauchverbindung
stecken, bei dem auf deren richtige Position wie in
der Figur geachtet werden muss.
HÖHENREGULIERUNG SAUGFUSS
Der Saugfuss muss der Abnutzung der Sauggummi
entsprechend, in der Höhe reguliert werden. Um eine
perfekte Trocknung während des Gebrauchs zu ga-
rantieren, muss der hintere Sauggummi (4) leicht
nach hinten und gleichmässig auf die ganze Länge
gebogen arbeiten (zur Bedienerseite hin).
Durch Rechtsdrehung der zwei Rändelschrauben (5)
ist es möglich, die Gummibiegung zu erhöhen, durch
Linksdrehung ist es möglich, die Gummibiegung zu
vermindern.
Ein in der Nähe der zwei Rändelschrauben (5) be-
findlicher Aufkleber weist auf die Drehrichtung hin,
um die Höhe zu steigern oder zu verringern.
Hinweis: Die Räder der Saugfusshalterung müssen in
der gleichen Menge durch die Verstellschrauben (5)
reguliert werden, sodass der Saugfuss parallel zum
Boden arbeitet.

REGULIERUNG SAUGFUSSNEIGUNG

Falls notwendig, den Anpressdruck des Gummis in
der Mitte zu erhöhen, ist es notwendig, den Saugfuss
nach hinten zu kippen und die Verstellschraube (6)
gegen den Uhrzeigersinn zu drehen. Um die Biegung
des Gummis auf den Seiten des Saugfuss zu erhöhen,
die Verstellschraube im Uhrzeigersinn drehen.

MONTAGE SPRITZSCHUTZGUMMI

Die zwei Spritzgummi müssen auf das Bürstengehäu-
se montiert werden. Die Metall-Leisten in die auf
dem Gummi vorhandenen Schlitze einfügen. Das auf
der äusseren flachen Seite befindliche runde Loch
der Leiste muss auf die vordere Schraube des Bürs-
tengehäuses positioniert werden. Danach die Leisten
durch Blockierung der Mutter befestigen.
37
Die Feder durch den auf der hinteren Seite befindli-
chen Schlitzes auf das freie Ende der Metall-Leiste
einhaken. Der Vorgang wird für beide Spritzgummi
vorgenommen, in dem darauf geachtet werden muss,
dass der Abstand zwischen den zwei Gummis an der
vorderen Seite des Bürstengehäuses möglichst gering
ist.
Mit den montierten Bürsten muss der Spritzgummi
den Boden streifen.
MANUELLE BÜRSTENMONTAGE
ACHTUNG:
Überprüfen, dass der Stecker getrennt ist.
1. Durch das Pedal (12) den Bürstenkopf anheben.
2. Die Bürsten in die Teller unter das angehobene
Bürstengehäuse einfügen, bis die drei Metall-Knöpfe
in die dafür vorgesehenen Öffnungen des Tellers ein-
rasten; die Bürste ruckartig drehen, um die Knöpfe
zu den Federn zu führen, in die sie sich einrasten und
so die Bürste blockiert.
Die Figur gibt die Drehrichtung für die Bürstenmon-
tage an.
Man rät zur täglichen Umkehrung der Bürsten, um
eine längere Lebensdauer zu garantieren. Sollten die
Bürsten unvermeidbar verformt sein, raten wir, sie in
derselben Position wieder zu montieren, um zu ver-
meiden, dass die diverse Neigung der Borsten eine
Überlastung des Motors oder unangenehme Vibra-
tionen verursacht.
