INSTRUCTIONS: Star Cod: DYN 09.1.18
Date: 30/01/2017 Révision: 18
La poulie de renvoi sert à dévier de nouveau le câble vers le tendeur situé dans la fosse. Cette poulie tourne lors de
tout déplacement de la cabine, même lorsque la poulie principale est bloquée. C'est pourquoi on peut affirmer que
cette poulie suit parfaitement le mouvement de la cabine.
C'est un fait très important car cela permettra de connaître la position de l'ascenseur à tout moment, grâce à la mise
en place d'un Encodeur sur cette poulie. (Dynatech offre à ses clients cette possibilité sur le limiteur "Star Plus").
Le système tendeur du câble constitue une autre partie importante de l'ensemble du Limiteur. Ci-dessous, son
fonctionnement est brièvement décrit.
4.1 SYSTEME TENDEUR DU CABLE
Le câble est accroché au fond et à la dalle de la gaine de l'ascenseur, au moyen d'un système de ressorts tendeurs.

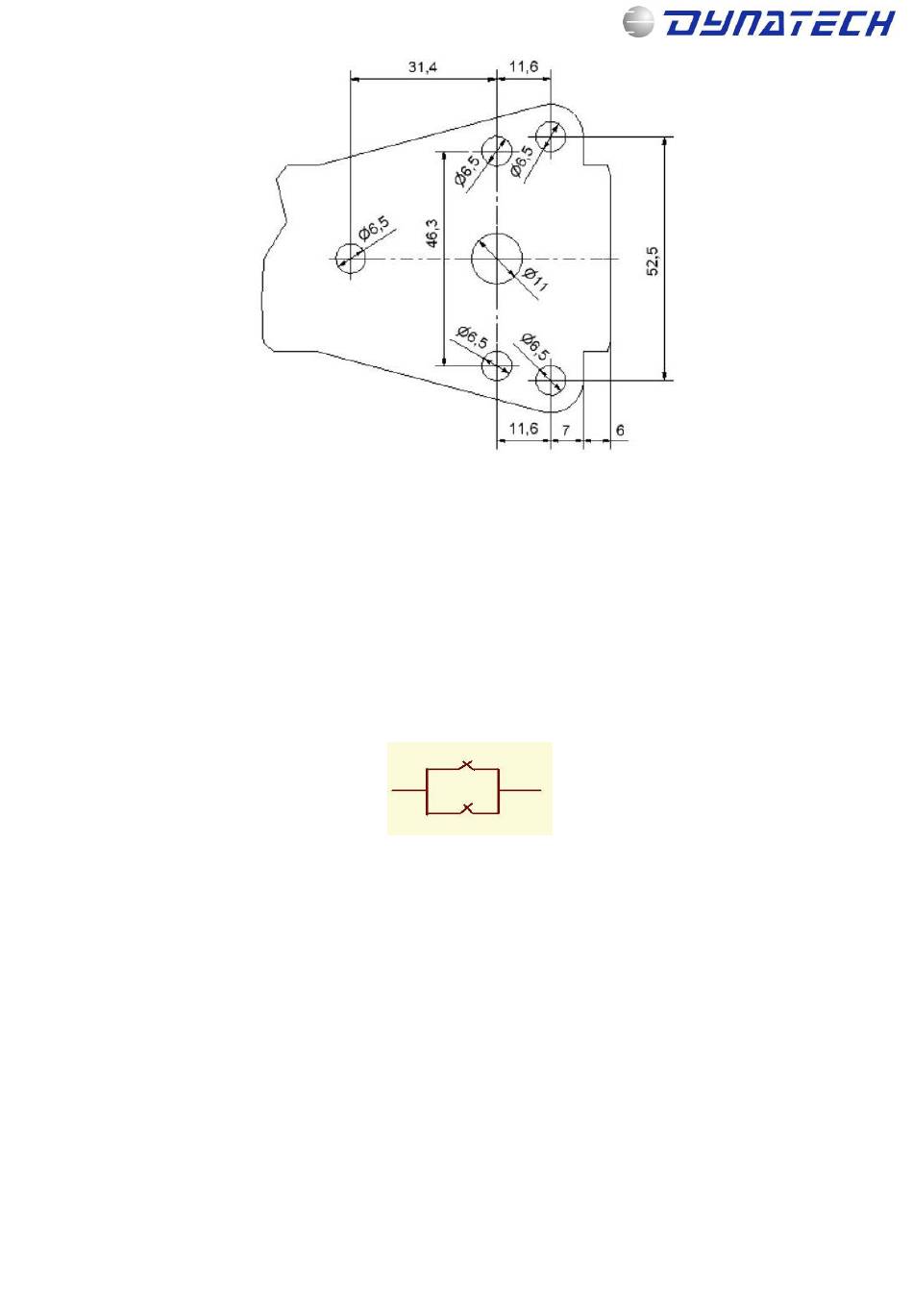

Près de ces deux arrimages seront placés les "contacts de mou de câbles". Ces contacts devront être branchés en
parallèle entre eux, et être connectés à leur tour, à la ligne en série de sécurité de l'installation.
L'objectif des deux contacts est de détecter la rupture ou la distension du câble, car, dans ce cas, les deux ressorts
activeront les contacts. Dans le cas d'un blocage, un des ressorts se distendra et l'autre, logiquement, se tendra,
ainsi, seulement un des deux contacts s'ouvrira et la ligne en série ne sera pas affectée.
La tension se réalise au moyen de l'" écrou tendeur", puisque c'est avec lui que l'on comprimera le ressort jusqu'à la
position permise par la plaque de mise en mouvement.
Procéder ensuite à tendre le câble avec l'écrou.
L'écrou devra être serré jusqu'à ce que la plaque de déclenchement touche le support U du tendeur. Voir le schéma
ci-dessous.
Note: Ce manuel présente une information partielle des instructions d'utilisation et de maintenance. Le manuel complet est disponible
dans la zone clients du site Internet de Dynatech; http://customers.dynatech-elevation.com/
