INSTRUCTIONS: Poulie de Tension Compact 126 Cod: DYN 66.2.04
Date : 25/01/2017 Révision: 04
2.2.1
ADAPTATEUR À GUIDE COMPACT
La poulie de tension Compact peut être également fixée au guide grâce au montage d'un adaptateur.
2.3 MONTAGE DU CÂBLE DU LIMITEUR
Les câbles qui doivent être installés sont indiqués dans la section iii du point 2 de ce manuel.
Ces câbles ne sont pas standards, mais ils sont spécialement prévus pour des applications à diamètres de poulies
réduits. L'utilisation de ces câbles requiert une attention particulière.
Il est recommandé de consulter les certificats du fabricant des deux câbles pour une correcte application.
-
GUSTAV WOLF PAWO 819W 6.5 mm KP298
-
PFEIFER DRAKO 250 T 6 mm y 6,5 mm  KP 067/2
Il est important que le câble soit installé en respectant le meilleur alignement possible. Pour cela, les deux câbles
présentent un trait peint sur toute leur longueur (bleu dans le cas du modèle DRAKO 250 T et vert pour le modèle
PAWO 819W). À l'aide de ce trait, il convient de vérifier qu'une fois monté, le câble ne présente aucun signe de
torsions ou de désalignements
Une fois que la poulie de tension Compact est fixée, on procède à l'assemblage du câble du limiteur (12) sur la
propre poulie de tension.
Pour faciliter le montage du câble, il faut tourner le dispositif anti-sortie inférieur (16). Pour cela, il est nécessaire de
dévisser la vis (16.a) et de desserrer (16.b).
On introduit l'extrémité qui est libre de l'un des brins du câble par les orifices situés dans le support supérieur (7).
L'extrémité du câble doit passer entre la gorge de la poulie (2) et l'anti-sortie (8), en entourant la poulie (2), en
continuant jusqu'à l'autre anti-sortie (8) et en ressortant par l'orifice opposé à celui où l'on a introduit le brin.
Une fois le câble passé par la poulie de tension Compact, le dispositif anti-sortie inférieur (16) sera placé dans sa
position initiale, et la vis sera remontée (16.a) et serrée (16.b).
Ensuite, l'extrémité libre du câble qui a été passé par la poulie de tension doit être passée par la fixation limiteur de
la barre de commande extensible (13). C'est très important d'appliquer une tension sur l'extrémité du câble (12) au
moment de monter les serre-câbles (14) qui fixera le câble à la fixation du limiteur de la barre de commande
extensible (13).
Note: Ce manuel présente une information partielle des instructions d'utilisation et de maintenance. Le manuel complet est disponible
dans la zone clients du site Internet de Dynatech; http://customers.dynatech-elevation.com/

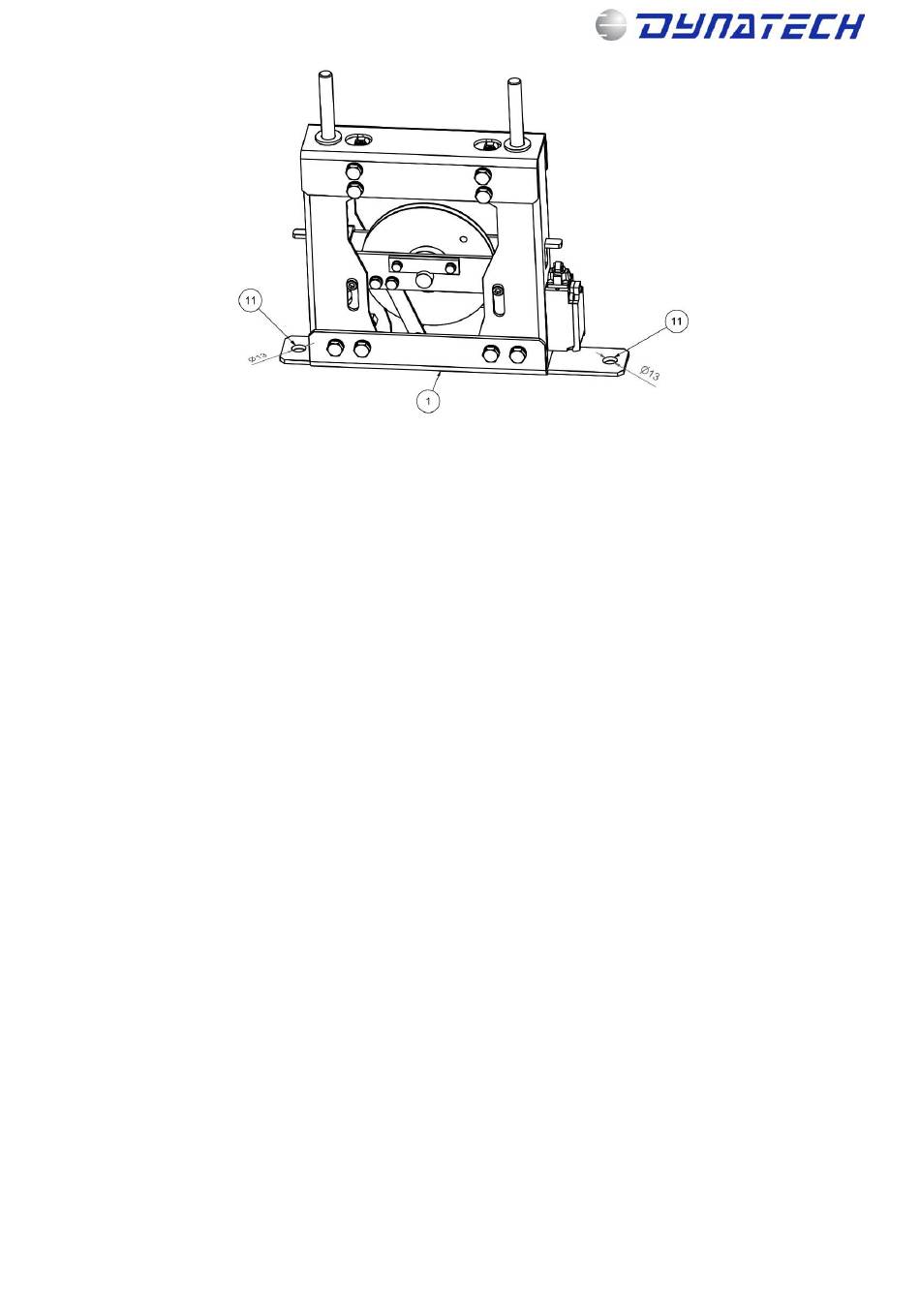

Figure 3: Points de fixation de la poulie de tension Compact
