INSTRUCTIONS: Poulie de Tension Compact 126 Cod: DYN 66.2.04
Date : 25/01/2017 Révision: 04
2.4 TENSION DU CÂBLE
Avant de procéder à la tension du câble, vous devez vérifier que les serre-câbles sont montés correctement.
Pour tendre le câble, il faut dévisser les écrous de compression du ressort (5). Pour procéder à cette opération, il est
conseillé de dévisser les deux écrous pratiquement à la fois. C'est-à-dire qu'il faut alterner le processus de dévissage
de chaque écrou pour que les deux ressorts de tension du câble (3) soient libérés en même temps, la poulie (2)
descendant uniformément et le câble (12) se tendant.
Au fur et à mesure que les écrous (5) se dévissent, le câble du limiteur (12) se tend. Il faut dévisser les écrous (5)
jusqu'à ce que les ressorts soient libérés complètement. Il est conseillé de laisser ces écrous (5) montés au bout des
tiges de compression du ressort (4) comme le montre la Figure 19.
Si après avoir dévissé complètement les écrous (5), on découvre que la pièce Actionneur contact de relâchement
(9) est en train de toucher ou est sur le point de toucher le contact de relâchement (10) (voir Figure 20), il faut libérer
le câble (12) des serre-câbles (14) et que de nouveau l'extrémité libre du câble soit prétendue.
Note: Ce manuel présente une information partielle des instructions d'utilisation et de maintenance. Le manuel complet est disponible
dans la zone clients du site Internet de Dynatech; http://customers.dynatech-elevation.com/

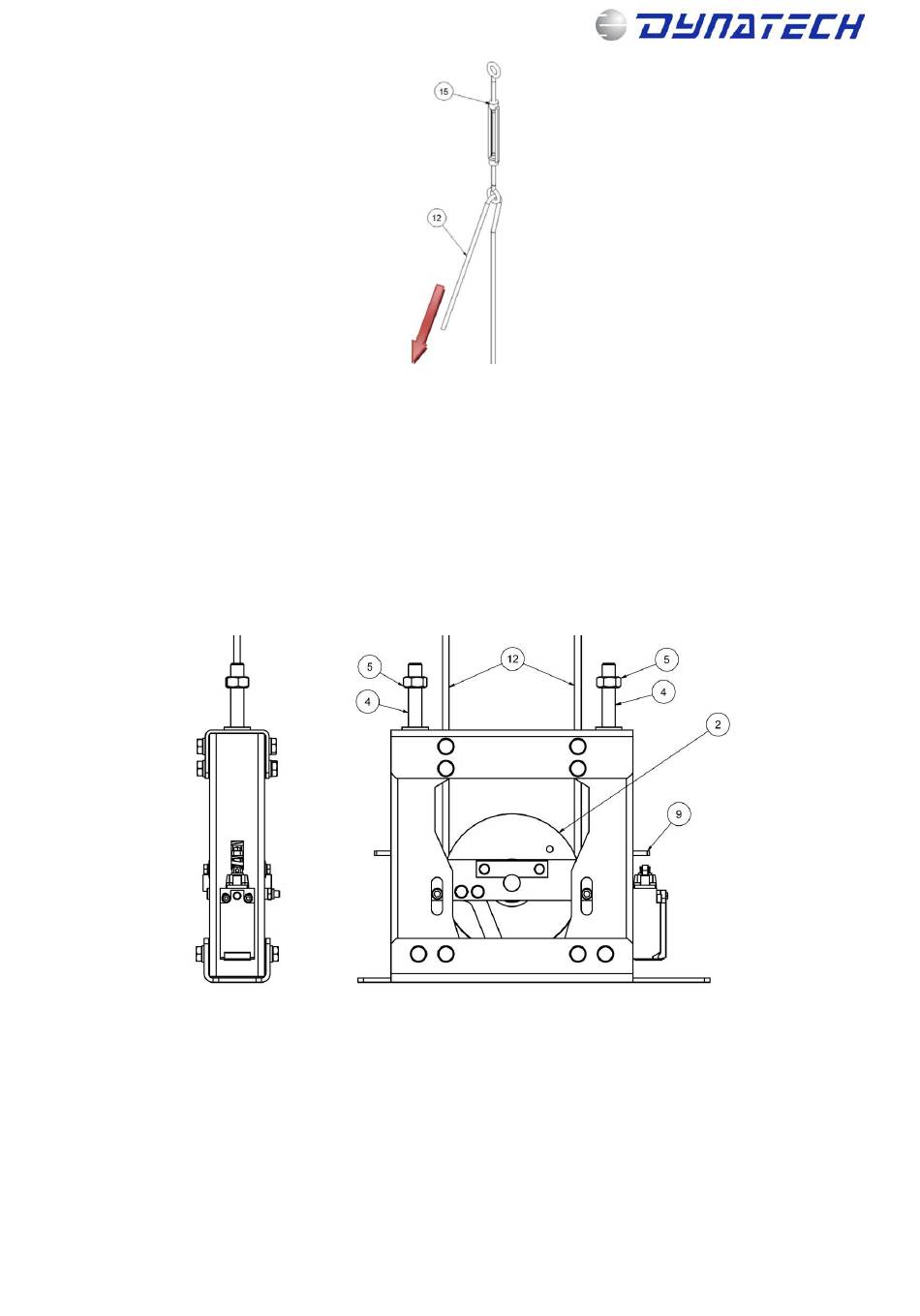

Figure 19: Position après la tension du câble
