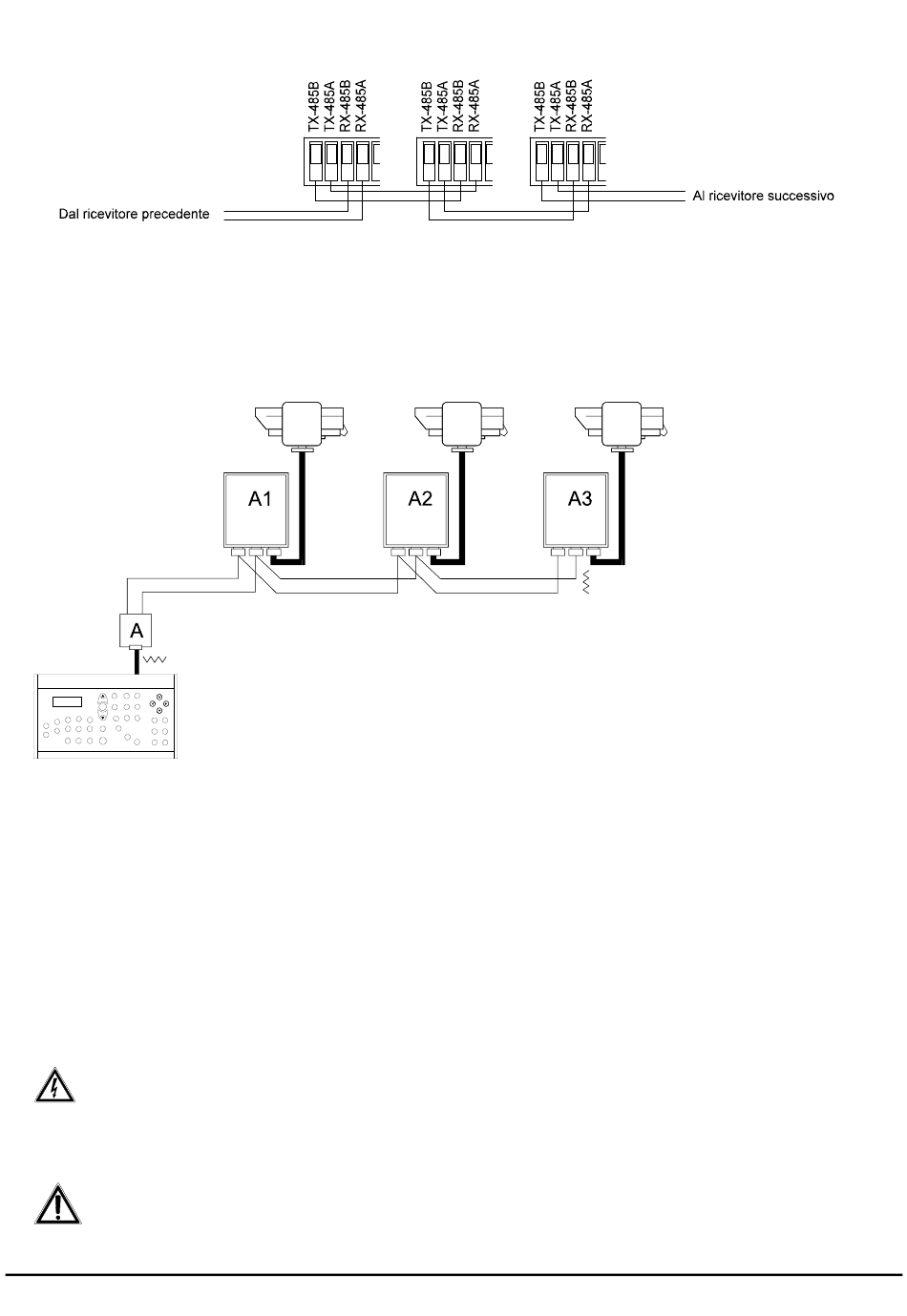

Примечание: Клеммы RX-485A и RX-485B с подключенной нагрузкой должны быть подсоединены,
соответственно, к клеммам TX-485A и TX-485B предыдущего блока, также с подключенной нагрузкой:
Несколько приемников в линии, соединение витой парой
Все приемники, подключенные к той же линии, должны использовать тот же протокол связи RS485.
Для каждой из линий действительны следующие соображения:
 нагрузка подключена только у одной из кнопочных панелей (та, что расположена на одном конце
линии)
 нагрузка подключена только у одного из приемников (расположен на другом конце линии).
 общая длина линии не должна превышать 1200 м.
БЫЛА использована линия А клавиатуры DCS3 для связи с телеметрией. На концах (кнопочная панель -
приёмник А3) должно быть подключено оконечное сопротивление. На приёмниках А1, А2 оконечное
сопротивление не должно быть подключено. Максимальная длина линии, от одного конца до другого (от
кнопочной панели к приёмнику А3), составляет 1200- м.
Регулировка напряжения контроля объективами
- подсоедините шнур питания и подайте питание на устройство DTRXDC (LD8 горит)
- установите зонды тестера на клеммы FOCUS+ и FOCUS-
- удерживайте нажатой одну из двух кнопок FOCUS на пульте управления DCS3
- отрегулируйте напряжение на объективах с помощью триммера TR1 (по умолчанию 12V
Соединение проводов поворотных устройств, объективов и аварийных сигналов
ВНИМАНИЕ : ПЕРЕД ВЫПОЛНЕНИЕМ СЛЕДУЮЩИХ ОПЕРАЦИЙ ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ
НАСТРОЙКИ ТИПА ОБЪЕКТИВОВ.
- отключите напряжение с блока
- подсоедините объективы, поворотные устройства и электропроводку аварийных сигналов
- дайте питание на устройство
Длина кабеля между разъемом J3 приемника DTRXDC и поворотным устройством не должна
превышать 5 метро.в
