Proline Prosonic Flow 92F
"
Endress+Hauser
3.3.4 Montage de la version séparée
Le transmetteur peut être monté de la façon suivante :
• Montage mural
• Montage sur tube (savec set de montage séparé, accessoires)  ä 45
Attention !
Lors d'un montage sur conduite, la gamme de température ambiante ne doit pas être dépassée
 ä 63.
Le montage séparé du transmetteur et du capteur est nécessaire dans les cas suivants :
• mauvaise accessibilité
• manque de place
• températures ambiantes extrêmes
Monter le transmetteur comme représenté dans la figure.
232 (9.13)
*226 (*8.90)
A
ANSCHLUSSKLEMMEN - FIELD TERMINALS

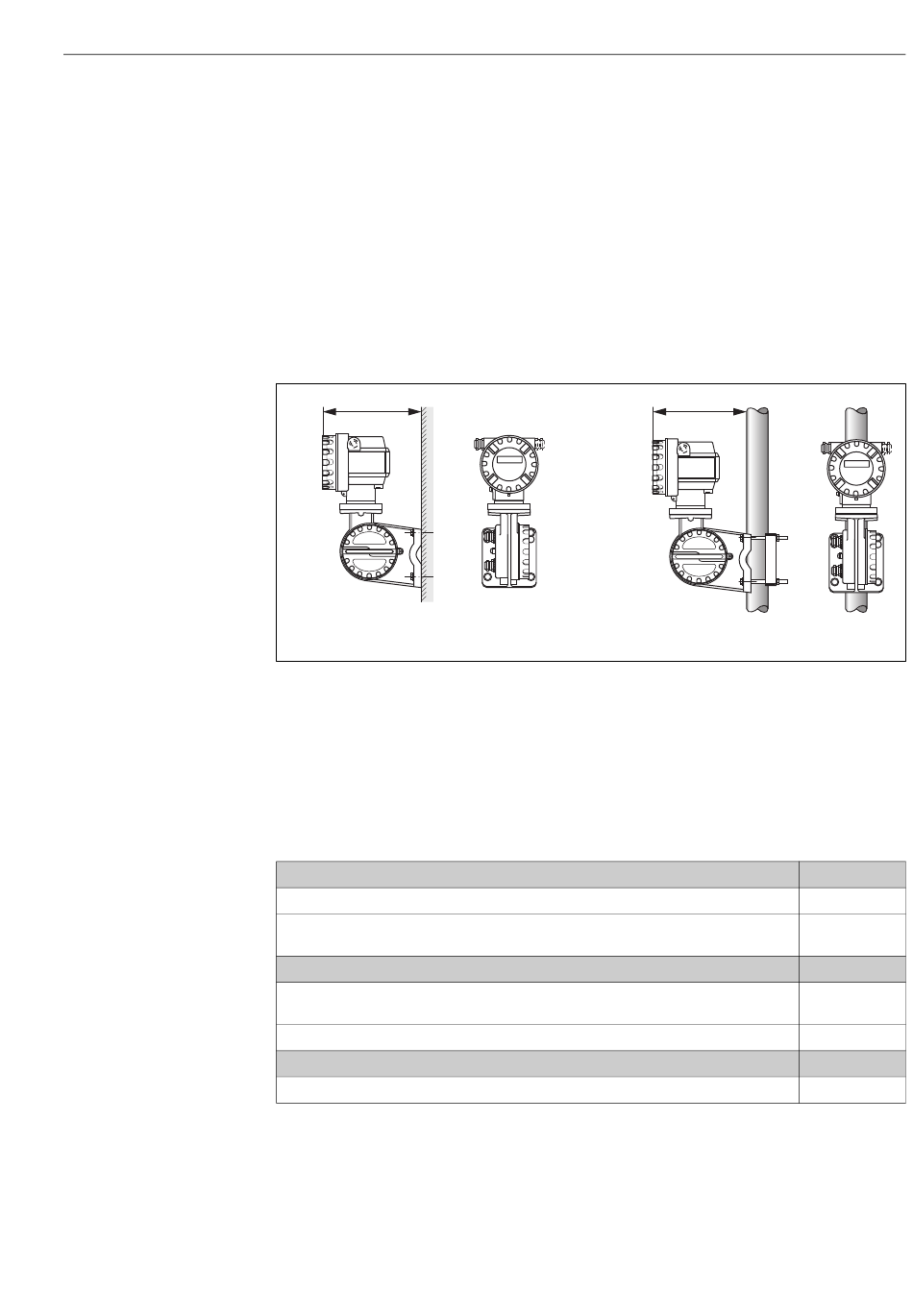

Fig. 11: Montage du transmetteur (version séparée)
A Montage mural direct
B Montage sur conduite
* Dimensions pour une exécution sans affichage local
3.4 Contrôle du montage
Après le montage de l'appareil, procéder aux contrôles suivants :
Etat et spécifications de l'appareil
L'appareil est-il endommagé (contrôle visuel) ?
La température/pression de process, la température ambiante, la gamme de mesure correspondent-
elles aux spécifications de l'appareil ?
Montage
Le sens de la flèche sur lecapteur ou 'extension correspond-il au sens d'écoulement réel dans la
conduite ?
Le numéro et le marquage du point de mesure sont-ils corrects (contrôle visuel) ?
Environnement/Conditions du process
L'appareil de mesure est-il protégé contre le rayonnement solaire direct ?
227 (8.94)
*221 (*8.70)
B
ANSCHLUSSKLEMMEN - FIELD TERMINALS
Montage
mm (inch)
a0005947-ae
Remarques
-
 ä 63
Remarques
-
–
Remarques
- ä 63
