- 25 -
Instructions de montage et d’ utilisation
F
h
ABB i-bus
EIB
Interface fibre optique ,REG
LL/S 1.1
N° réf. GH Q600 7048 P0001
ABB STOTZ-KONTAKT GmbH
Postfach 101 680, D-69006 Heidelberg
Telefon (06221) 701-543, Telefax (06221) 701-724
°
Publication N
G STO 4018 98
Remarques importantes
Remarques relatives aux risques
-
Protéger l'appareil lors du transport, du
stockage et du fonctionnement vis-à-vis
de l'humidité, de la poussière et des
dommages.
-
Ne jamais faire fonctionner l'appareil en
dehors des caractéristiques techniques
spécifiées.
-
Ne faire fonctionner l'appareil que dans
des enveloppes fermées (répartiteur).
-
Mettre l'appareil à la terre par l'inter-
médiaire des bornes de connexion
prévues.
-
Ne pas entraver le refroidissement de
l'appareil.
- 29 -
- 26 -

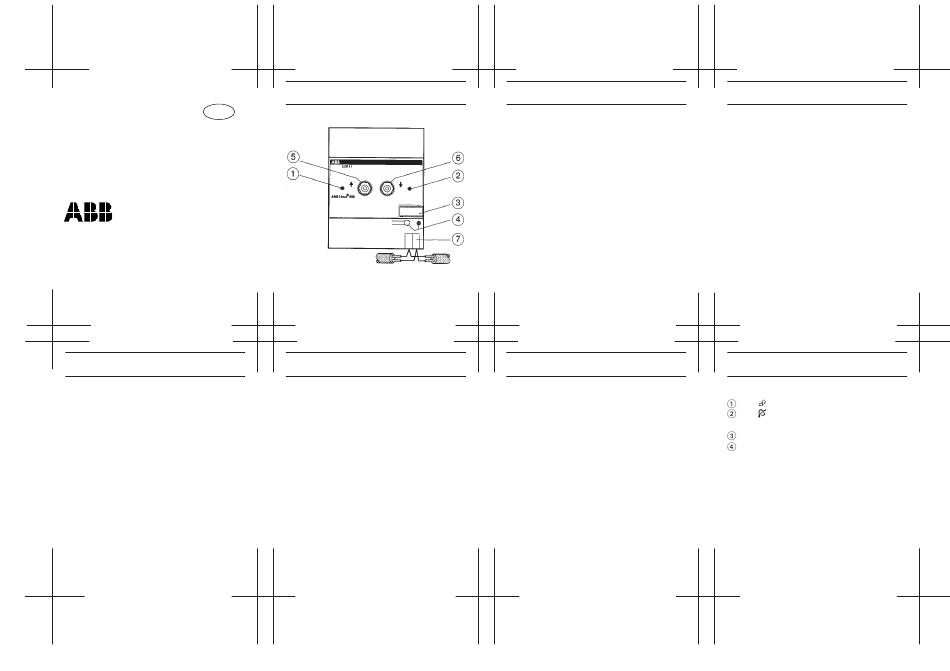

Schéma de raccordement
Caractéristiques techniques
Cet appareil permet le couplage de deux
®
sections différentes d'une ligne ABB i-bus
EIB par fibre optique dans le cas d'un
câblage entre des bâtiments différents en vue
de couvrir de longues distances ou pour
éviter la mise en oeuvre de dispositifs anti-
foudre ou anti-surcharge.
Deux appareils sont nécessaires pour une
ligne de transmission. Ils se raccordent par
l'intermédiaire de câbles de 2 m à
l'installation fibre optique existante. Deux
fibres optiques adaptées à la longueure
d'onde de 850 nm sont destinées à la
transmission des signaux. Le raccordement
direct
par
des
câbles
standard
préconfectionnés
est
également
envisageable. Prévoir une alimentation SV/
S 30.640 au niveau des deux sections EIB.
- 30 -
- 27 -
Remarques importantes
Ces instructions d'emploi comportent les
informations nécessaires à l'utilisation con-
forme de l'appareil ci-dessus au sein d'un
système EIB.
Des descriptions détaillées des programmes
d'application,
de
même
qu'une
documentation destinée à l'assistance
technique pour la planification sont disponi-
bles pour tout ce qui concerne la planification
et la mise en oeuvre d'un appareil dans un
système EIB. Ces documents sont disponi-
bles auprès du constructeur.
Normes et règlements
Les normes, directives, règlements et stipu-
lations en vigueur dans le pays concerné
doivent être respectés lors de la planification
Caractéristiques techniques
Alimentation électrique via le bus ABB i-bus
®
EIB
Entrées / sorties
1ST-Transmitter
1 ST-Receiver
Ligne de transmission
Atténuation maximum 14 dB en tout à 850 nm
Distance atteinte
(exemples)
env. 3,5 km avec
fibre 50/125 µm
(4 dB/km), env. 1,4km
avec fibre 200 µm
(10 dB/km)
- 31 -
- 28 -
Remarques importantes
et de la mise en place d'installations élec-
triques.
Les travaux au niveau du bus de l'installation
ne doivent être réalisés que par des
électriciens formés à ce type d'équipements.
Le bus et les appareils de l'application
doivent être posés et connectés en
conformité avec les directives en vigueur et
le manuel utilisateur domotique EIBA.
Les règlements de sécurité en vigueur,
comme les directives de prévention des
accidents ou la législation en matière
d'équipement tech-nique doivent être
observés pour les équipe-ments et
installations reliés.
Caractéristiques techniques
Eléments de commande et d'affichage
LED
(jaune)
Emission des données
LED
(jaune)
Réception des
données
Porte-étiquette
LED et touche
Sans fonction
Indice de protection
IP 20 selon DIN 40 050
Classe de protection
II
Plage de température
de fonctionnement
-5...45 °C
- 32 -
