IT
1. AVVERTENZE GENERALI
• Leggere ed osservare attentamente le avvertenze contenute in questo libretto di istruzioni.
• Dopo l'installazione della caldaia, informare l'utilizzatore sul funzionamento e consegnargli il pre-
sente manuale che costituisce parte integrante ed essenziale del prodotto e deve essere conser-
vato con cura per ogni ulteriore consultazione.
• L'installazione e la manutenzione devono essere effettuate in ottemperanza alle norme vigenti,
secondo le istruzioni del costruttore e devono essere eseguite da personale professionalmente
qualificato. È vietato ogni intervento su organi di regolazione sigillati.
• Un'errata installazione o una cattiva manutenzione possono causare danni a persone, animali o
cose. È esclusa qualsiasi responsabilità del costruttore per i danni causati da errori nell'installa-
zione e nell'uso e comunque per inosservanza delle istruzioni.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio
dalla rete di alimentazione agendo sull'interruttore dell'impianto e/o attraverso gli appositi organi
di intercettazione.
• In caso di guasto e/o cattivo funzionamento dell'apparecchio, disattivarlo, astenendosi da qualsi-
asi tentativo di riparazione o di intervento diretto. Rivolgersi esclusivamente a personale profes-
sionalmente qualificato. L'eventuale riparazione-sostituzione dei prodotti dovrà essere effettuata
solamente da personale professionalmente qualificato utilizzando esclusivamente ricambi origi-
nali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio.
• Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente pre-
visto. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Gli elementi dell'imballaggio non devono essere lasciati alla portata di bambini in quanto poten-
ziali fonti di pericolo.
• Le immagini riportate nel presente manuale sono una rappresentazione semplificata del prodotto.
In questa rappresentazione possono esserci lievi e non significative differenze con il prodotto for-
nito.
2. ISTRUZIONI D'USO
2.1 Presentazione
Gentile cliente,
ECONCEPT TECH 25 C - 35 C è un generatore termico a camera stagna per riscalda-
mento e produzione di acqua calda sanitaria, premiscelato a condensazione ad altis-
simo rendimento e bassissime emissioni, funzionante a gas naturale o GPL e dotato di
sistema di controllo a microprocessore.
L'apparecchio è a camera stagna ed è adatto all'installazione in interno o all'esterno in
luogo parzialmente protetto (secondo EN 297/A6) con temperature fino a -5°C (-15°C
con kit antigelo opzionale).

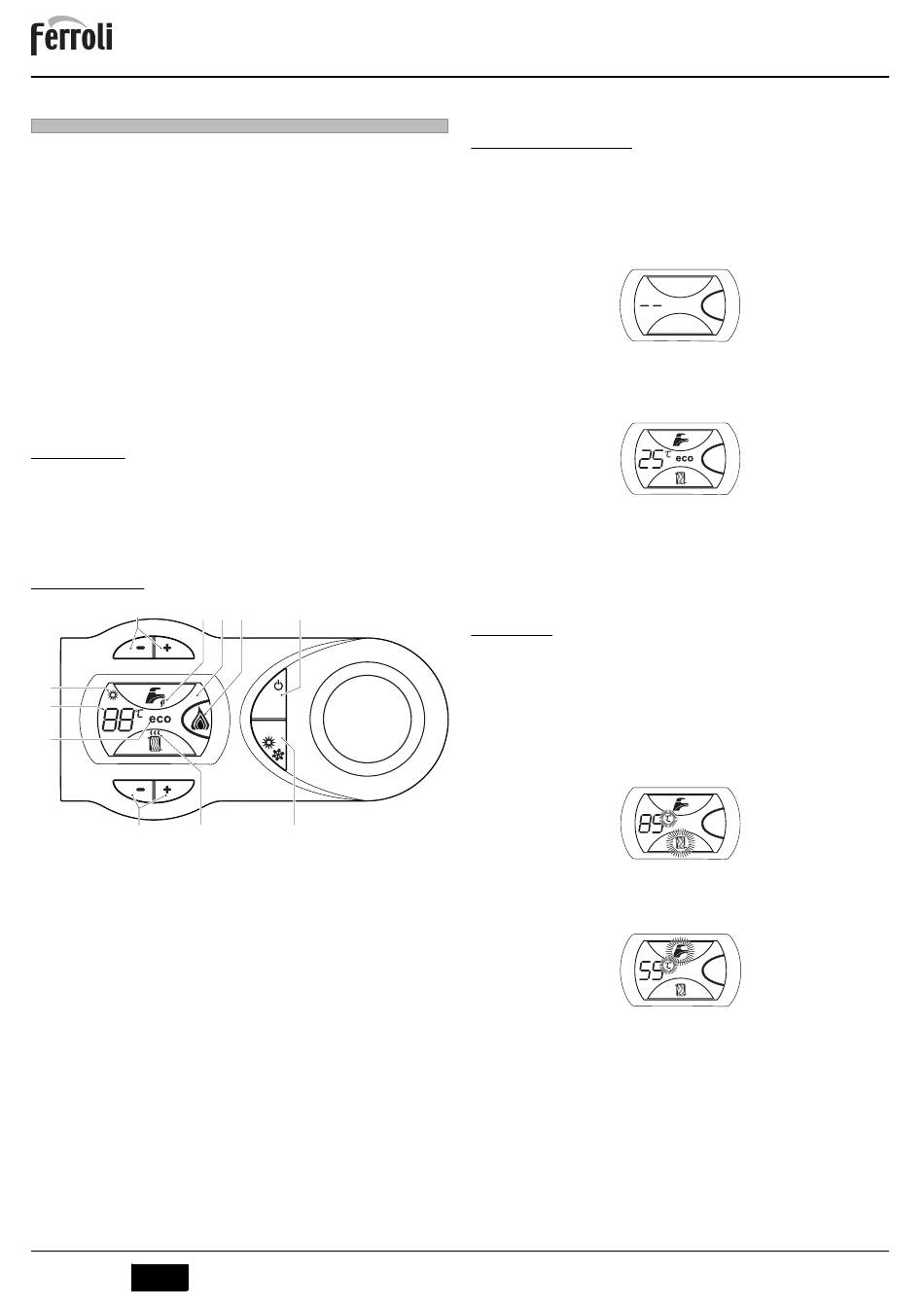

2.2 Pannello comandi

1 9
10
11
12
3 13
fig. 1 - Pannello di controllo
Legenda
1 = Impostazione temperatura acqua calda sanitaria
3 = Impostazione temperatura impianto riscaldamento
5 = Display
6 = Tasto Ripristino - selezione modalità Estate/Inverno - Menù "Temperatura
Scorrevole"
7 = Tasto selezione modalità Eco/Comfort - on/off apparecchio
9 = Indicazione funzionamento sanitario
10 = Indicazione modalità Estate
11 = Indicazione multi-funzione (lampeggiante durante la funzione protezione scambiatore)
12 = Indicazione modalità Eco (Economy)
13 = Indicazione funzione riscaldamento
15 = Indicazione bruciatore acceso e potenza attuale (lampeggiante durante la fun-
zione protezione fiamma)
Indicazione durante il funzionamento
Riscaldamento
La richiesta riscaldamento (generata da Termostato Ambiente o Cronocomando Remo-
to) è indicata dal lampeggio dell'aria calda sopra il radiatore sul display.
Il display (part. 11 - fig. 1) visualizza l'attuale temperatura della mandata riscaldamento
e durante il tempo di attesa riscaldamento la scritta "d2".
Sanitario
La richiesta sanitario (generata dal prelievo d'acqua calda sanitaria) è indicata dal lam-
peggio dell'acqua calda sotto il rubinetto sul display.
Il display (part. 11 - fig. 1) visualizza l'attuale temperatura d'uscita dell'acqua calda sani-
taria e durante il tempo di attesa sanitario la scritta "d1".
2 IT
5 15 7
eco
comfort
reset
6
cod. 3540R812 - 06/2011 (Rev. 00)
ECONCEPT TECH 25 C - 35 C
Comfort
La richiesta Comfort (ripristino della temperatura interna della caldaia), è indicata dal
lampeggio dell'acqua sotto il rubinetto sul display. Il display (part. 11 - fig. 1) visualizza
l'attuale temperatura dell'acqua contenuta in caldaia.

2.3 Accensione e spegnimento

Collegamento alla rete elettrica
• Durante i primi 5 secondi il display visualizza la versione software della scheda.
• Aprire il rubinetto del gas a monte della caldaia.
• La caldaia è pronta per funzionare automaticamente ogni qualvolta si prelevi acqua
calda sanitaria o vi sia una richiesta al termostato ambiente.
Spegnimento e accensione caldaia
Premere il tasto on/off (part. 7 - fig. 1) per 5 secondi.
fig. 2 - Spegnimento caldaia
Quando la caldaia viene spenta, la scheda elettronica è ancora alimentata elettricamen-
te. È disabilitato il funzionamento sanitario e riscaldamento. Rimane attivo il sistema an-
tigelo. Per riaccendere la caldaia, premere nuovamente il tasto on/off (part. 7 fig. 1) per
5 secondi.
La caldaia sarà immediatamente pronta per funzionare ogni qualvolta si prelevi acqua
calda sanitaria o vi sia una richiesta al termostato ambiente.
B
Togliendo alimentazione elettrica e/o gas all'apparecchio il sistema antigelo
non funziona. Per lunghe soste durante il periodo invernale, al fine di evitare
danni dovuti al gelo, è consigliabile scaricare tutta l'acqua della caldaia, quella
sanitaria e quella dell'impianto; oppure scaricare solo l'acqua sanitaria e intro-
durre l'apposito antigelo nell'impianto di riscaldamento, conforme a quanto pre-
scritto alla sez. 3.3.
2.4 Regolazioni
Commutazione Estate/Inverno
Premere il tasto estate/inverno (part. 6 - fig. 1) per 2 secondi.
Il display attiva il simbolo Estate (part. 10 - fig. 1): la caldaia erogherà solo acqua sani-
taria. Rimane attivo il sistema antigelo.
Per disattivare la modalità Estate, premere nuovamente il tasto estate/inverno (part. 6
- fig. 1) per 2 secondi.
Regolazione temperatura riscaldamento
Agire sui tasti riscaldamento (part. 3 - fig. 1) per variare la temperatura da un minimo di
20°C ad un massimo di 90°C.
Regolazione temperatura sanitario
Agire sui tasti sanitario (part. 1 - fig. 1) per variare la temperatura da un minimo di 40°C
ad un massimo di 55°C.
Regolazione della temperatura ambiente (con termostato ambiente opzionale)
Impostare tramite il termostato ambiente la temperatura desiderata all'interno dei locali.
Nel caso non sia presente il termostato ambiente la caldaia provvede a mantenere l'im-
pianto alla temperatura di setpoint mandata impianto impostata.
Regolazione della temperatura ambiente (con cronocomando remoto opzionale)
Impostare tramite il cronocomando remoto la temperatura ambiente desiderata all'inter-
no dei locali. La caldaia regolerà l'acqua impianto in funzione della temperatura ambien-
te richiesta. Per quanto riguarda il funzionamento con cronocomando remoto, fare
riferimento al relativo manuale d'uso.
fig. 3
fig. 4
fig. 5
