10 Contrôle de la tronçonneuse
► Si la profondeur des traces d'usure dépasse la
cote a = 0,5 mm : ne pas utiliser la tronçon‐
neuse, mais consulter un revendeur spécialisé
STIHL.
Le pignon doit être remplacé.

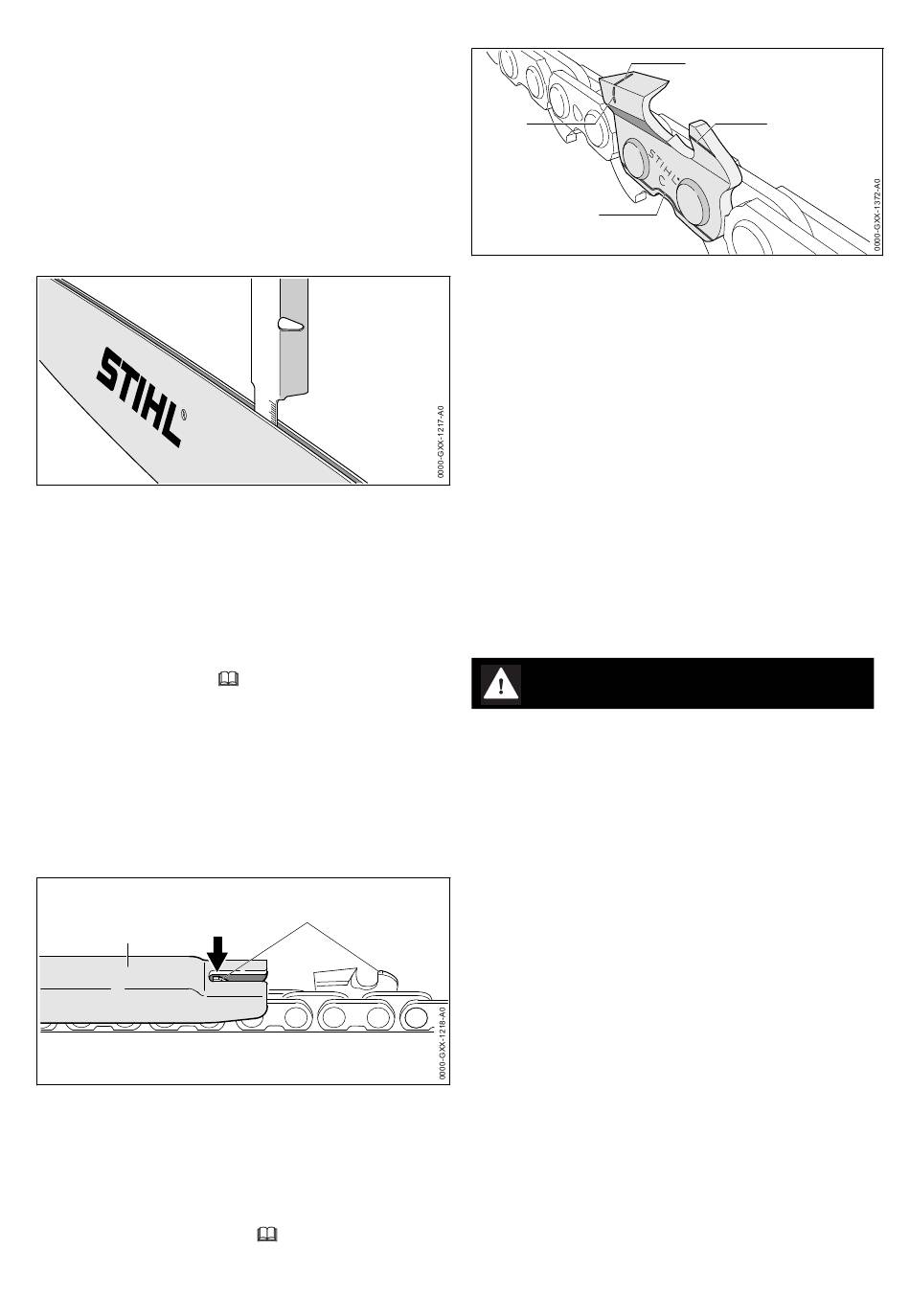

10.2 Contrôle du guide-chaîne
► Arrêter le moteur et enclencher le frein de
chaîne.
► Démonter la chaîne et le guide-chaîne.
► Mesurer la profondeur de la rainure du guide-
chaîne à l'aide de la jauge d'un gabarit d'affû‐
tage STIHL.
► Remplacer le guide-chaîne si l'une des condi‐
tions suivantes est remplie :
– Le guide-chaîne est endommagé.
– La profondeur de rainure mesurée est infé‐
rieure à la profondeur de rainure minimale
du guide-chaîne,
– La rainure du guide-chaîne est resserrée ou
évasée.
► Au moindre doute : consulter un revendeur
spécialisé STIHL.
10.3 Contrôle de la chaîne
► Arrêter le moteur et enclencher le frein de
chaîne.
2
► Mesurer la hauteur des limiteurs de profon‐
deur (1) à l'aide d'un gabarit d'affûtage
STIHL (2). Le gabarit d'affûtage STIHL doit
convenir pour le pas de la chaîne.
► Si un limiteur de profondeur (1) dépasse du
gabarit d'affûtage (2) : rectifier le limiteur de
profondeur (1) à la lime,
0458-788-0221-B. VA0.L20.
19.3.
1
16.3.
2
4
► Contrôler si les repères d'usure (1 à 4) sont
visibles sur les dents de coupe.
► Si l'un des repères d'usure n'est pas visible
sur une dent de coupe : ne pas utiliser la
chaîne, mais consulter un revendeur spécia‐
lisé STIHL.
► À l'aide d'un gabarit d'affûtage STIHL, vérifier
l'angle d'affûtage de 30° des dents de coupe.
Le gabarit d'affûtage STIHL doit convenir pour
le pas de la chaîne.
► Si l'angle d'affûtage de 30° n'a pas été res‐
pecté : affûter la chaîne.
► Au moindre doute : consulter un revendeur
spécialisé STIHL.
10.4 Contrôle du frein de chaîne
► Arrêter le moteur et enclencher le frein de
chaîne.
AVERTISSEMENT
■ Les dents de coupe de la chaîne sont acé‐
rées. L'utilisateur risque de se couper.
► Porter des gants de travail en matière résis‐
tante.
► Essayer de faire glisser la chaîne sur le
guide-chaîne en la tirant à la main.
S'il n'est pas possible de faire glisser la chaîne
sur le guide-chaîne en la tirant à la main, cela
prouve que le frein de chaîne fonctionne.
► S'il est possible de faire glisser la chaîne sur le
guide-chaîne en la tirant à la main : ne pas uti‐
liser la tronçonneuse, mais consulter un
revendeur spécialisé STIHL.
Le frein de chaîne est défectueux.
10.5 Contrôle des éléments de com‐
mande
Blocage de gâchette d'accélérateur et gâchette
d'accélérateur
► Arrêter le moteur et enclencher le frein de
chaîne.
► Essayer d'enfoncer la gâchette d'accélérateur
sans enfoncer le blocage de gâchette d'accé‐
lérateur.
